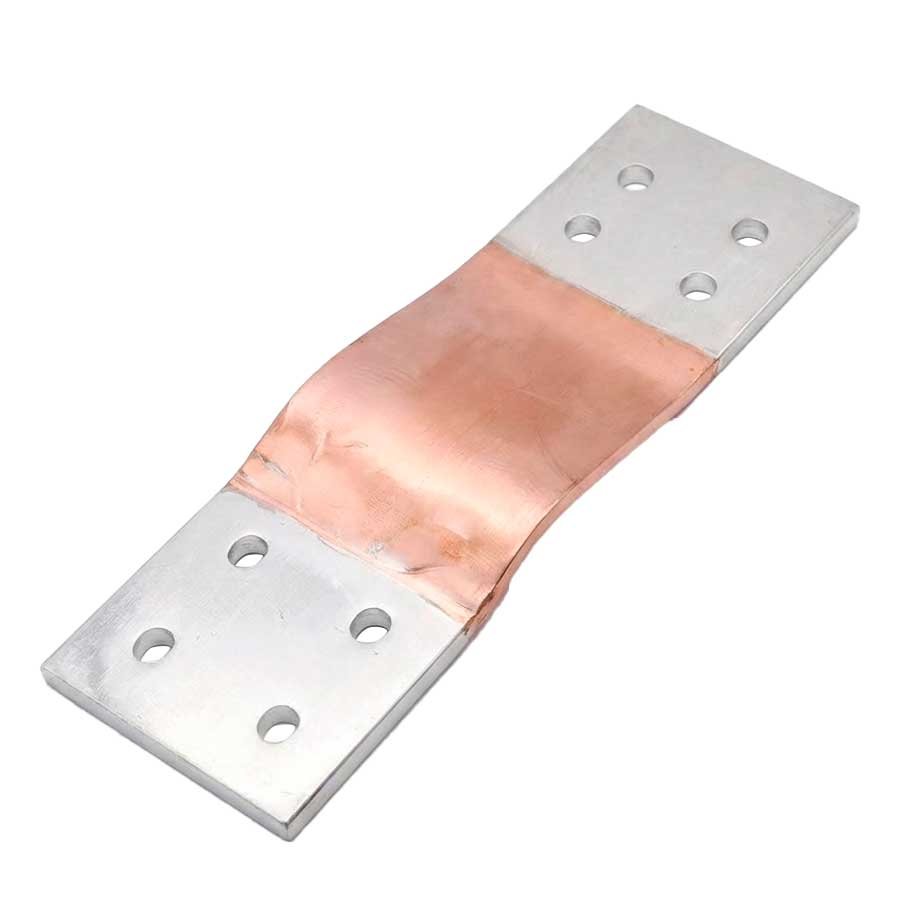

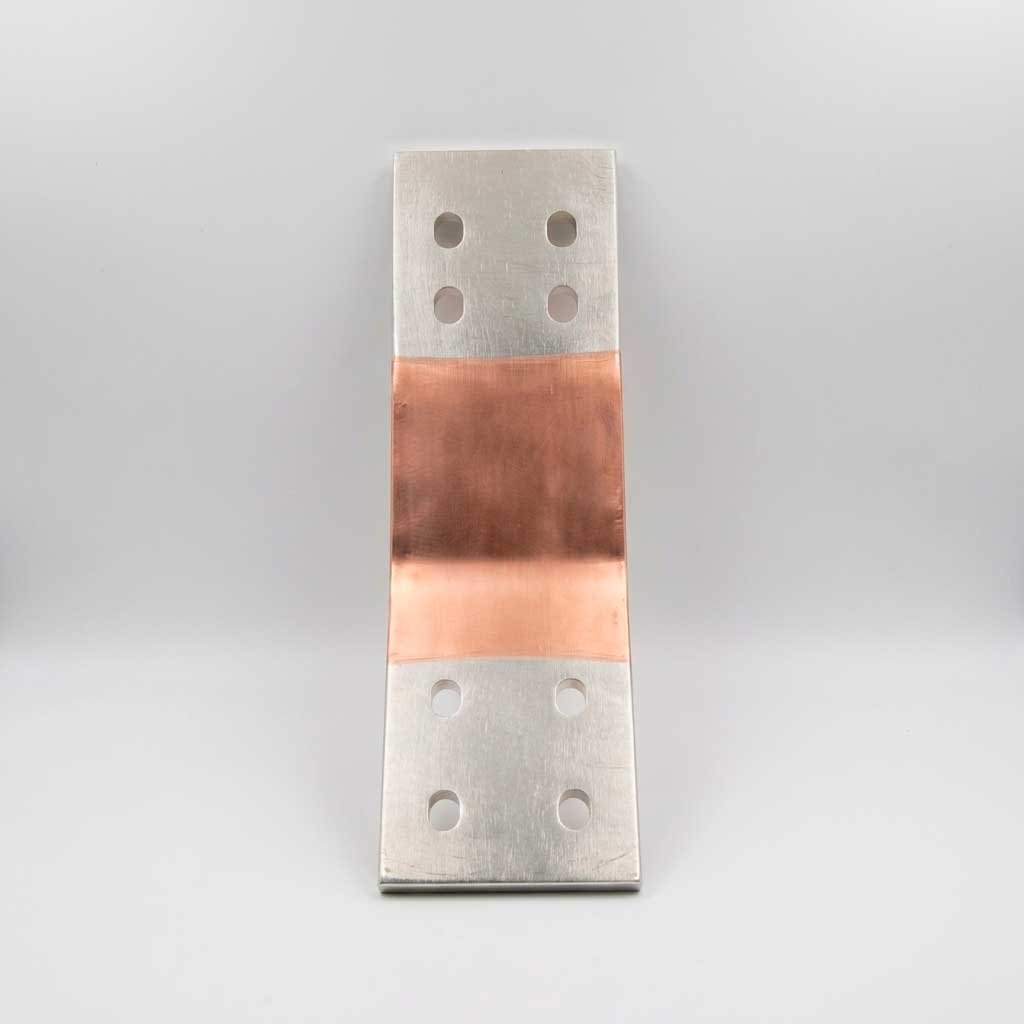

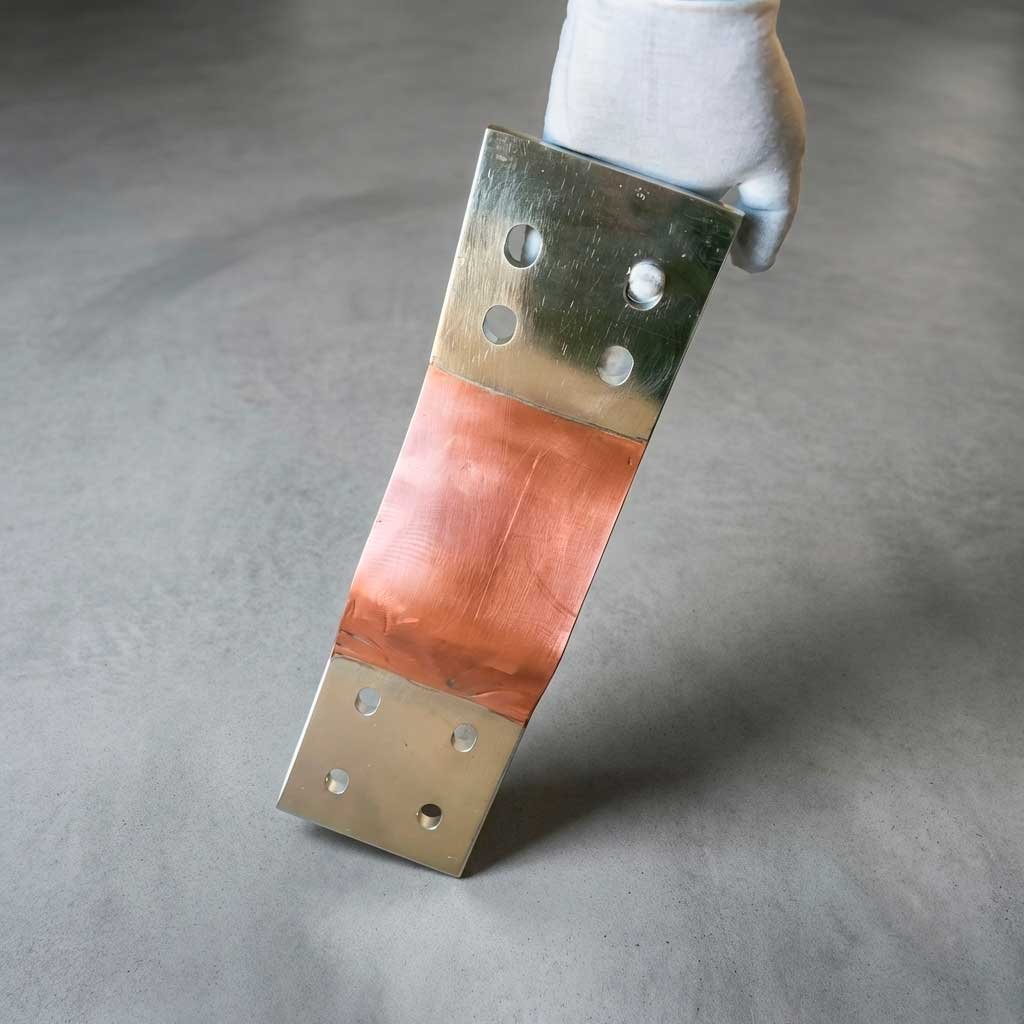

RC19 ШКМ-10.120-L375.H65 Компенсатор КШМ 1Л 120х10 L375 h65 (120_120), 2500А, лужение

Описание

Шинный компенсатор медный КШМ тип 1Л сечением 10х120 мм, высотой 65 мм., длиной 375 мм с лужеными контактными поверхностями предназначены для установки в различные электротехнические шкафы, подсоединяется непосредственно в электрическую цепь к медным шинам и компенсирует линейные тепловые расширения или небольшие линейные смещения электрической цепи выполненной из медных шин. Компенсатор изготавливаются в климатическом исполнении УХЛ1-4, по ГОСТ 15150-90, предназначены для эксплуатации в закрытих помещениях и на открытых площадках, при температурах от -50°C до +60°C.

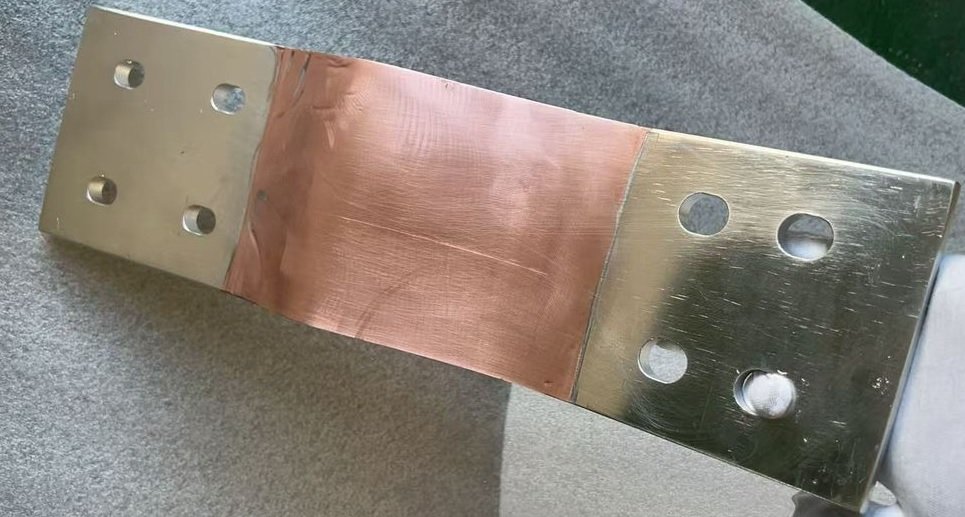

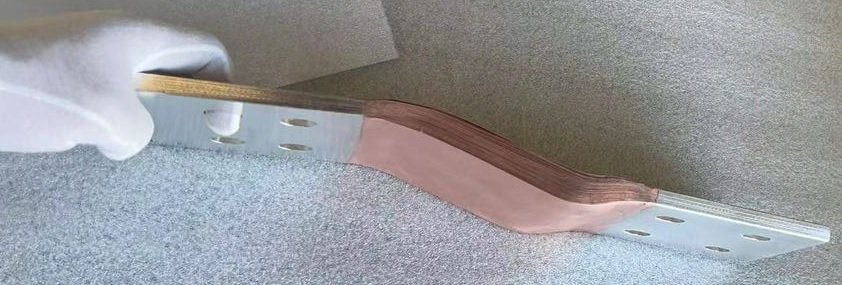

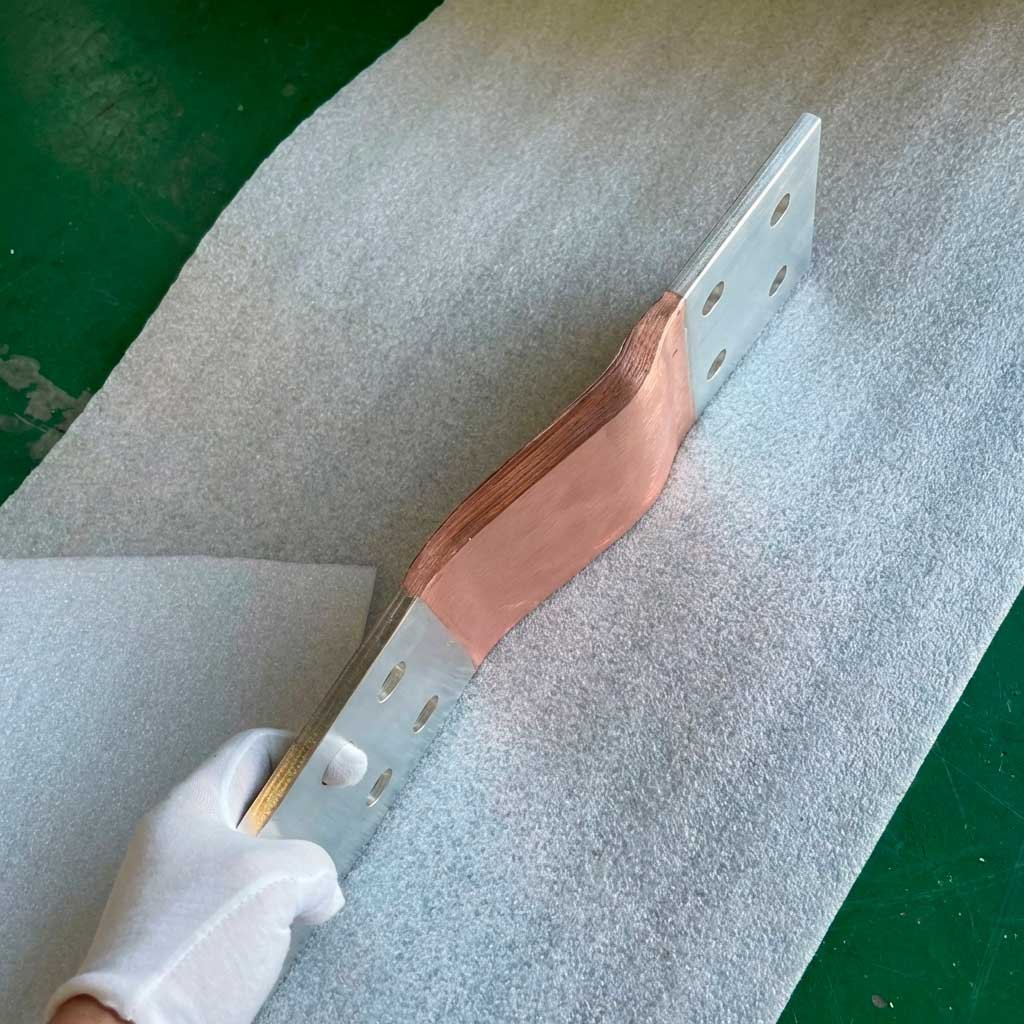

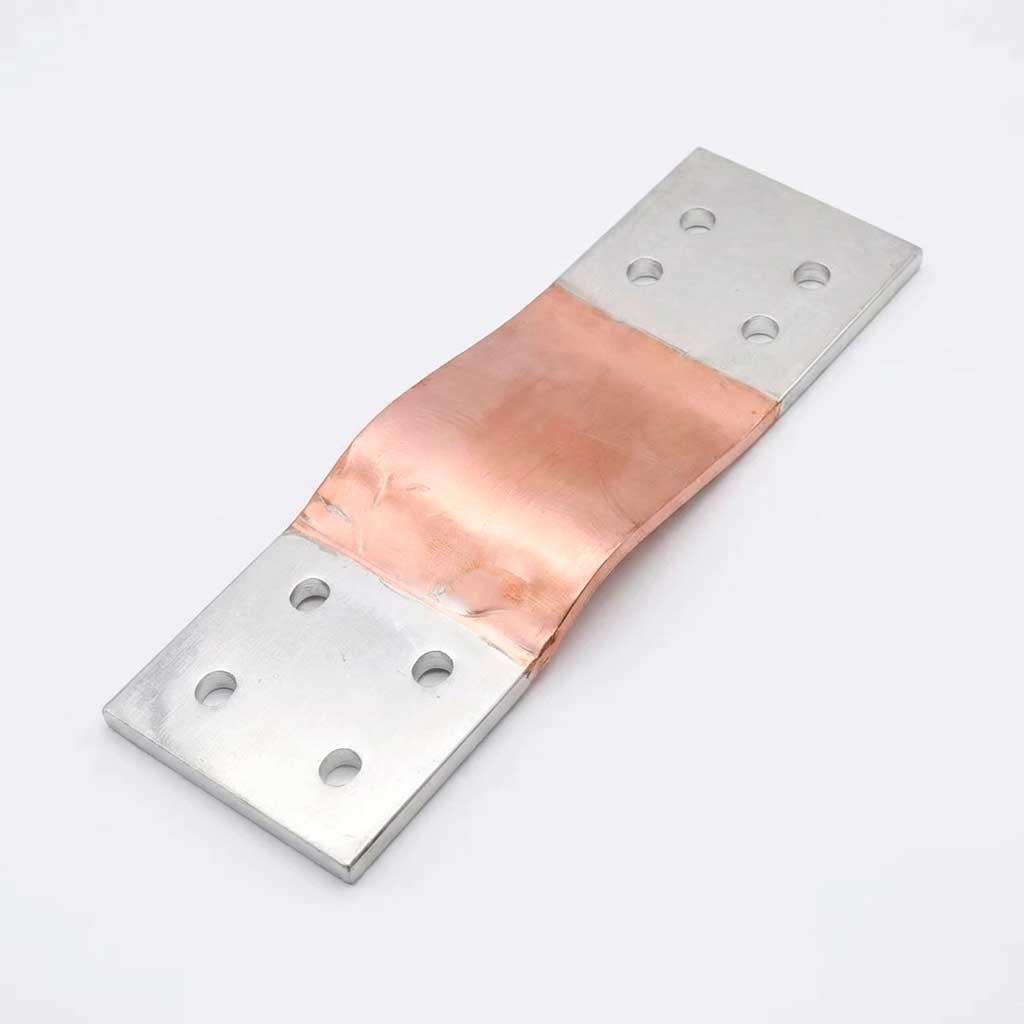

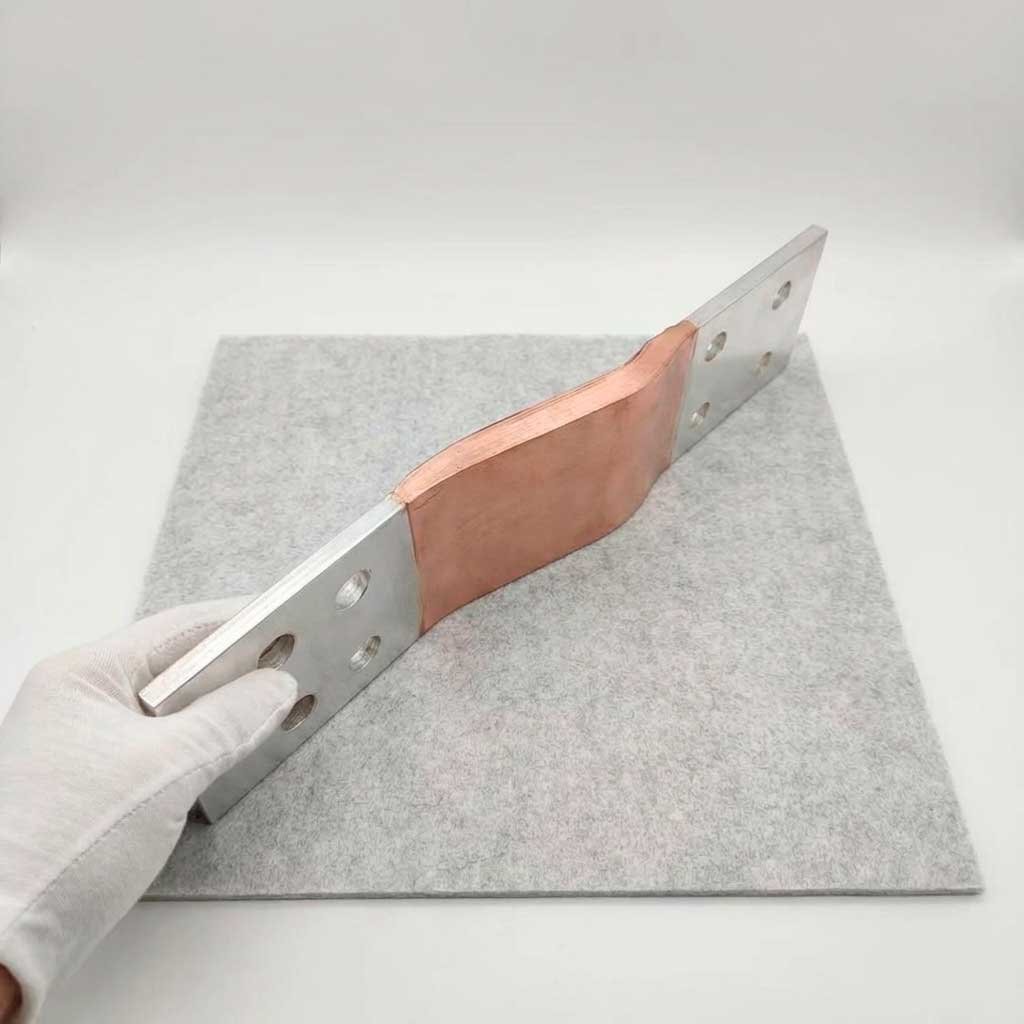

КШМ конструктивно состоит из трех частей соединеных между собой диффузионной сваркой:

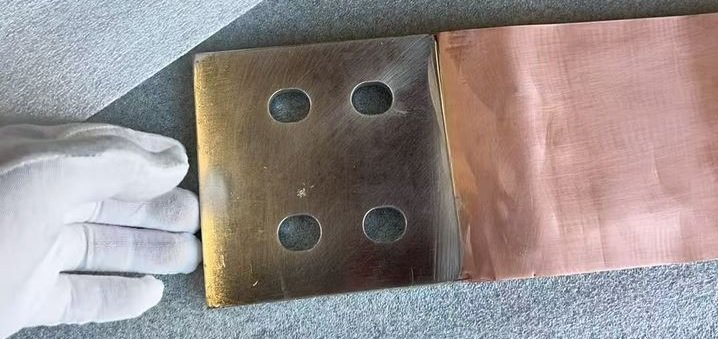

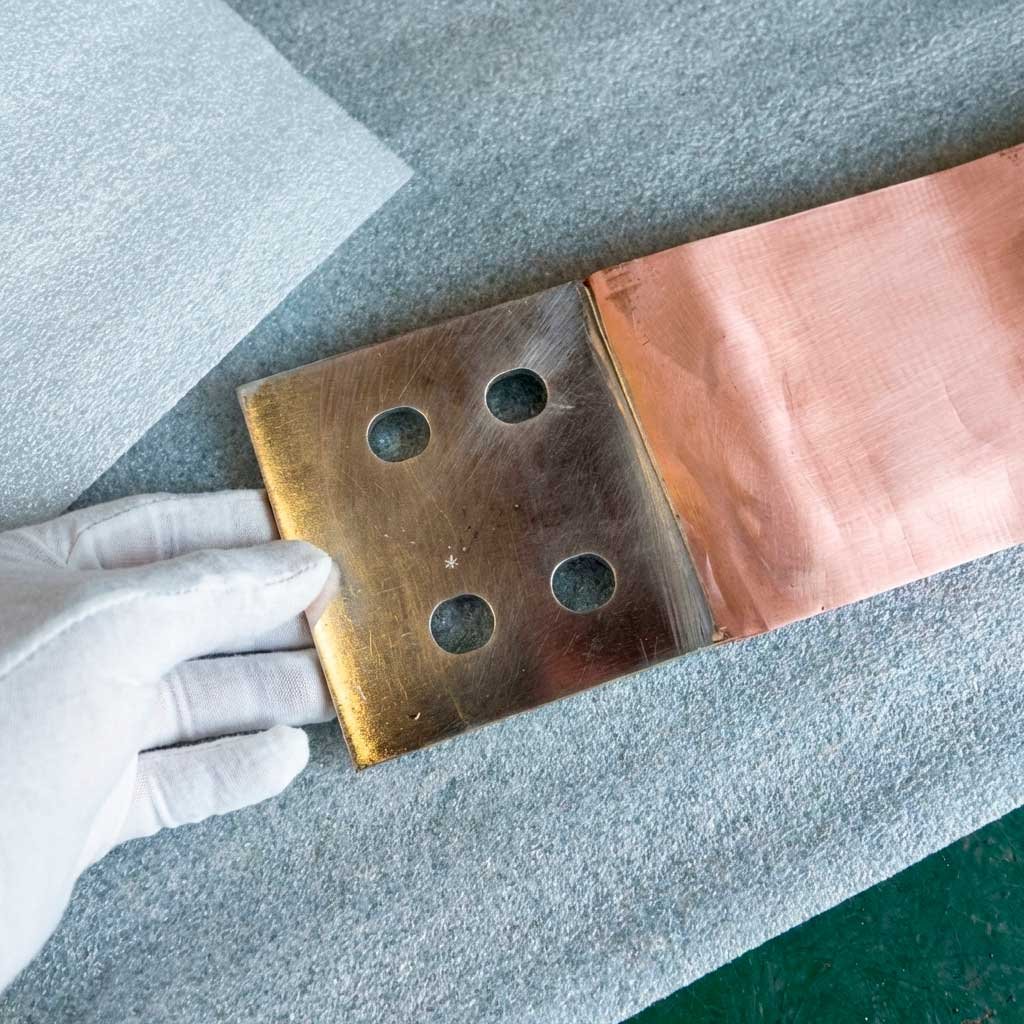

первая и третья части  - это медные шины сечением 10х120 мм, они расположенны по краям. В центре массив изогнутые медные плстины толщиной 0.2-0.3 мм, количество пластиин зависит от толщины, если толщина 0.2 мм, то пластиин 50 шт, что в сумме дает толщину = 10 мм. Т.к. площадь поперечного сечения определяет максимальный ток ( I=2500 А), уменьшать количество пластин нельзя. Для защиты от коррозии места контактов покрыты олово-висмутом методом лужения ( толщина покрытия от 1 до 3 мкм).

Компенсатор КШМ 1Л 120х10 L375 h65 (120_120), 2500А, лужение имеет технико-коммерческие преимущества:

• Габариты 120-375х65 мм.
• Количесво точек крепления - 8 шт.,
• Масса = 5.35 кг.,
• Напряжение = 1кВ,
• Максимальный ток = 2500А,
• Покрытие контактных поверхностей - олово-висмут (лужение).

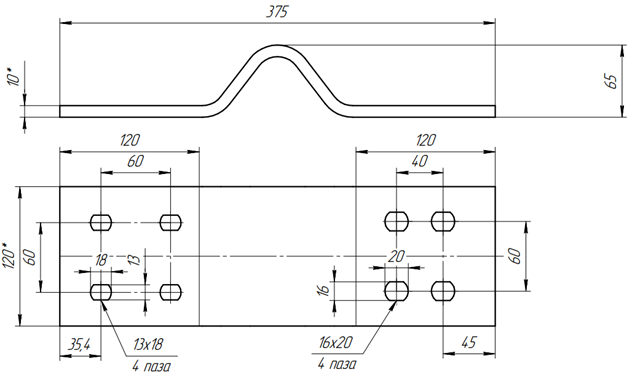

Чертеж компенсатор КШМ 1Л 120х10 L375 h65 (120_120), 2500А, лужение

 Гарантия производителя 2 года.

Гарантийный период начинается с момента покупки товара
