RC19 КШМ-10.120-L500.H51 Компенсатор КШМ 7л 10х120 L500 h51 (160_160)

Описание

Шинный компенсатор медный КШМ тип 7Л сечением 10х120 мм, высотой 51 мм., длиной 500 мм с лужеными контактными поверхностями предназначены для установки в различные электротехнические шкафы, подсоединяется непосредственно в электрическую цепь к медным шинам и компенсирует линейные тепловые расширения или небольшие линейные смещения электрической цепи выполненной из медных шин. Компенсатор изготавливаются в климатическом исполнении УХЛ1-4, по ГОСТ 15150-90, предназначены для эксплуатации в закрытих помещениях и на открытых площадках, при температурах от -50°C до +60°C.

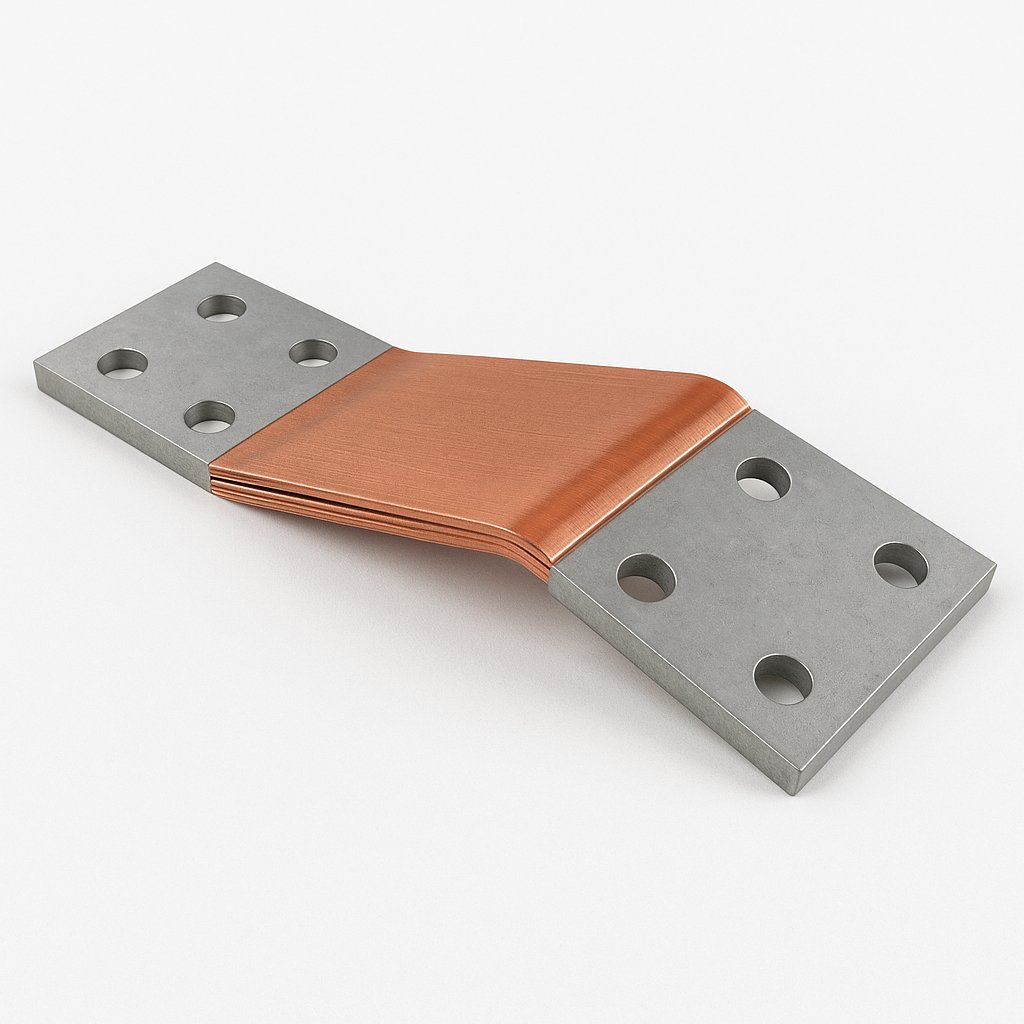

КШМ конструктивно состоит из трех частей соединеных между собой диффузионной сваркой:

первая и третья части  - это медные шины сечением 10х120 мм, они расположенны по краям. В центре массив изогнутые медные плстины толщиной 0.2-0.3 мм, количество пластиин зависит от толщины, если толщина 0.2 мм, то пластиин 50 шт, что в сумме дает толщину = 10 мм. Т.к. площадь поперечного сечения определяет максимальный ток ( I=2500 А), уменьшать количество пластин нельзя. Для защиты от коррозии места контактов покрыты олово-висмутом методом лужения ( толщина покрытия от 1 до 3 мкм).

Компенсатор КШМ 7л 10х120 L500 h51 (160_160), 2500А, лужение имеет технико-коммерческие преимущества:

• Габариты 120-500х51 мм.
• Количесво точек крепления - 8 шт.,
• Масса = 5.35 кг.,
• Напряжение = 1кВ,
• Максимальный ток = 2500А,
• Покрытие контактных поверхностей - олово-висмут (лужение).

 Гарантия производителя 2 года.

Гарантийный период начинается с момента покупки товара

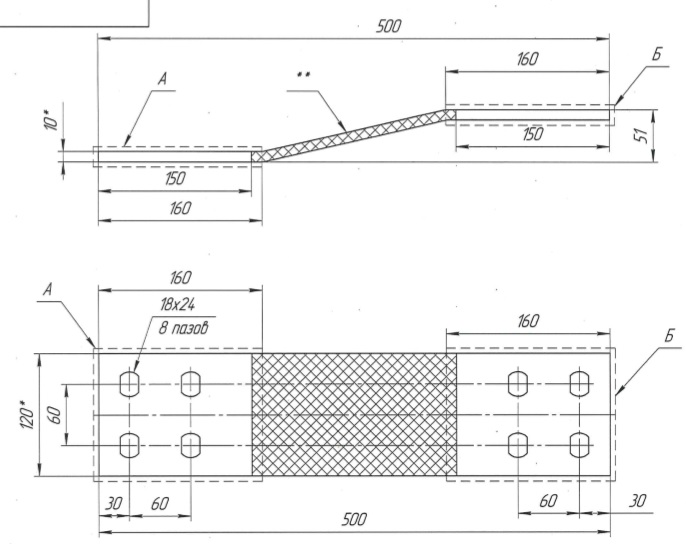

Чертеж КШМ-10.120-L500.H51 Компенсатор КШМ 7л 10х120 L500 h51 (160_160)

1. ** - на данную поверность установить термоусадку толщиной 1.2 мм, черного цвета.

2. Поверхности А и Б защитить от коррозии покрытием - олово-висмут, методом лужения.
