ARC-LAN 100х40 Кабель-канал с крышкой экопласт

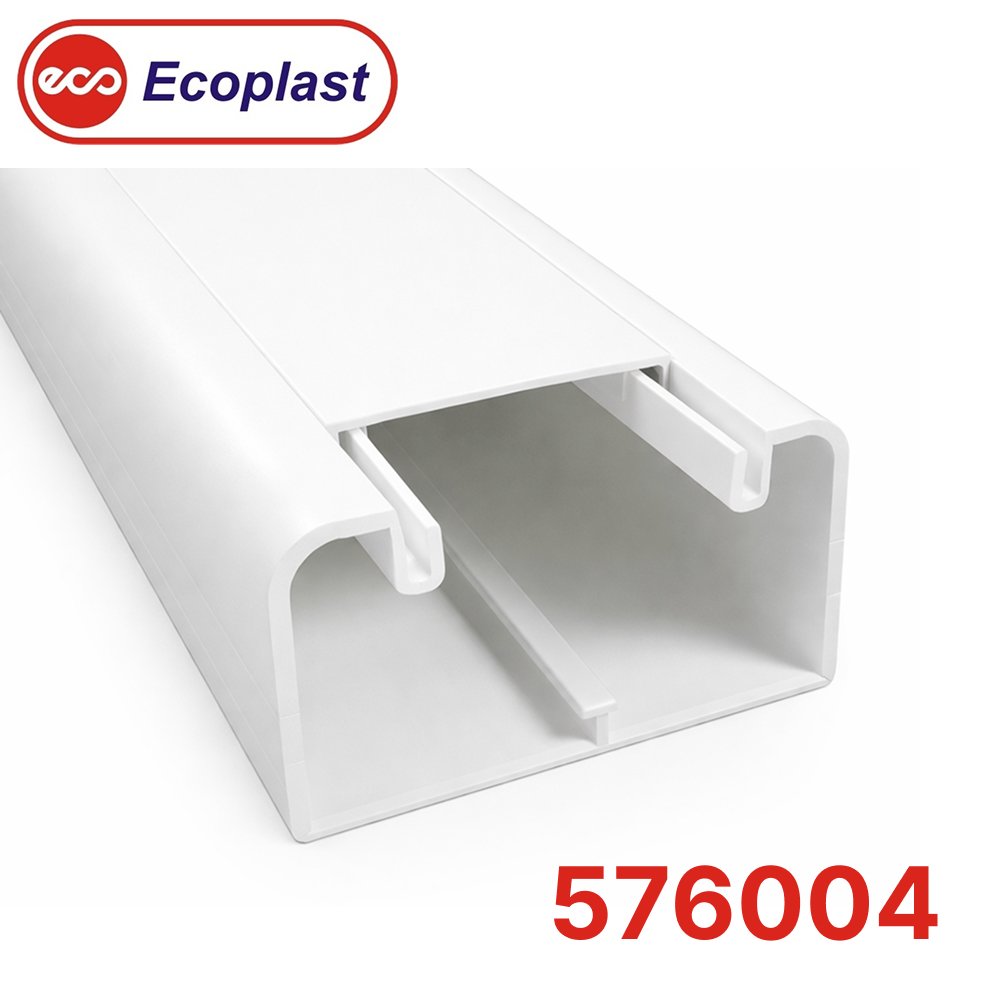

ARC-LAN  100х40 Кабель-канал с крышкой экопласт. 576004 фото
ARC-LAN  100х40 Кабель-канал с крышкой экопласт. 576004 фото

335,44 руб.

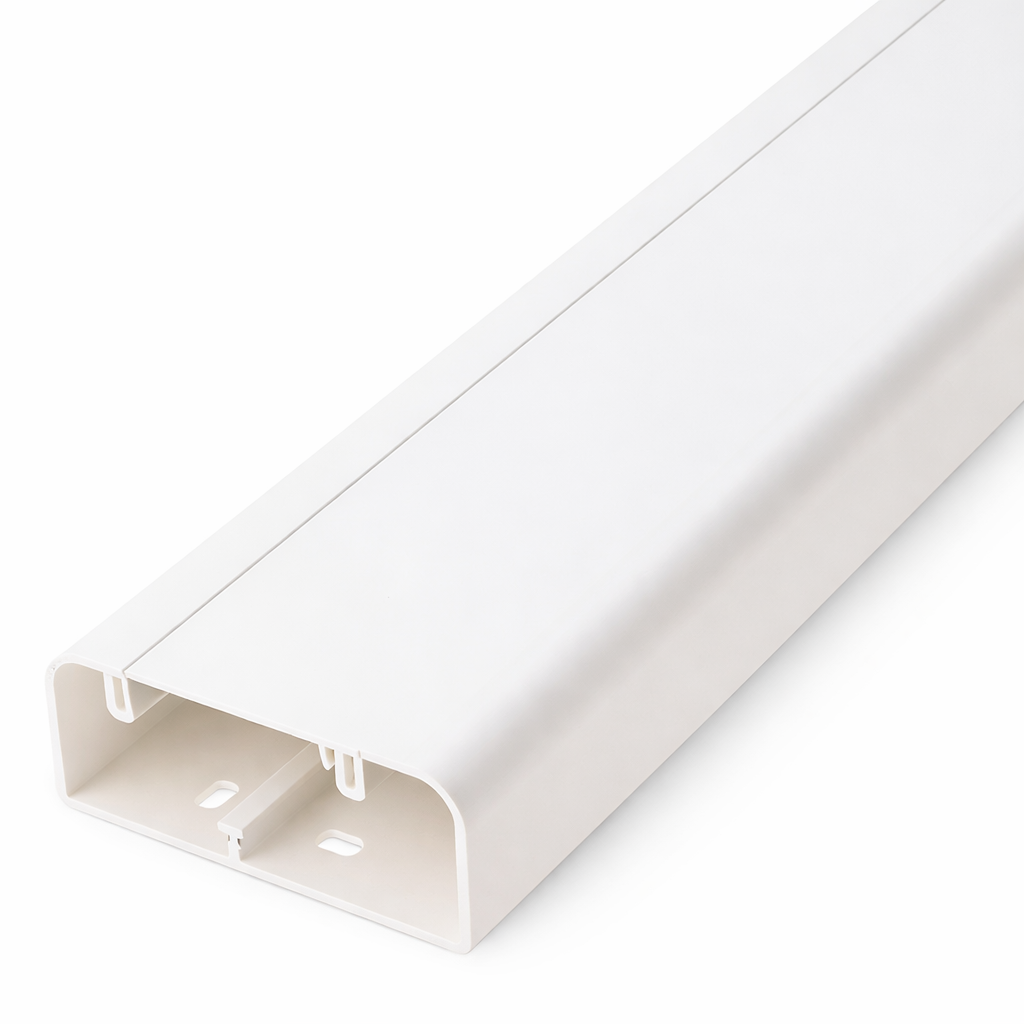

кабель канал 100х40 ARC-LAN Экопласт фото 2
кабель канал для розеток 100х40 Экопласт ARC-LAN фото 3

Код товара: 19491

Артикул: 576004

Цена

Розничная:

335,44 руб. RUR / шт
(4.95 $)

от 25 т. руб.:

320,01 руб. / шт
(4.72 $)

от 100 т. руб.:

По запросу


Наличие на складе:  Пост. 1-3 дня

шт

Доставка Доставка в пределах МКАД - 900,00 руб.

По территории Московской области + 20 руб./км.

Доставка товара до ТК Байкал-Сервис в любой регион России осуществляется бесплатно при любой сумме заказа.

Редактор HTML кодаПеренос строк

Кабель-канал с крышкой 100х40 ARC-LAN 576004 Экопласт

Технические характеристики

  • Серия короба с крышкой Экопласт  -  ARC-LAN
  • Артикул изделия - 576002

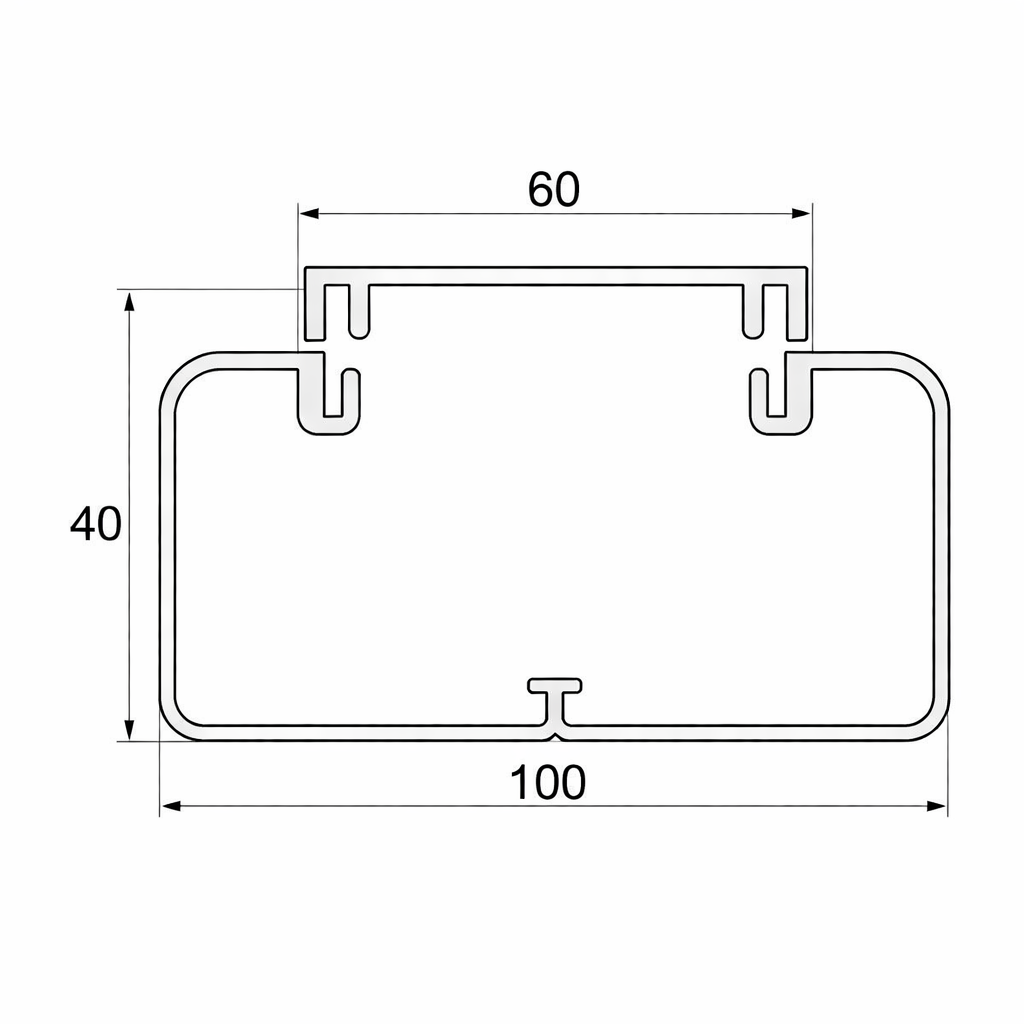

  • Сечение кабель канала (мм) - 100х40 мм
  • Длина кабель канала - 2 метра
  • Полезное сечение -  3170
  • Цена - указана за 1 погонный метр
  • Количество в упаковке  24 метра
  • Материал - Самозатухающая композиция ПВХ
  • Цвет - Белый RAL 9016
  • Упаковка - Многослойный картон

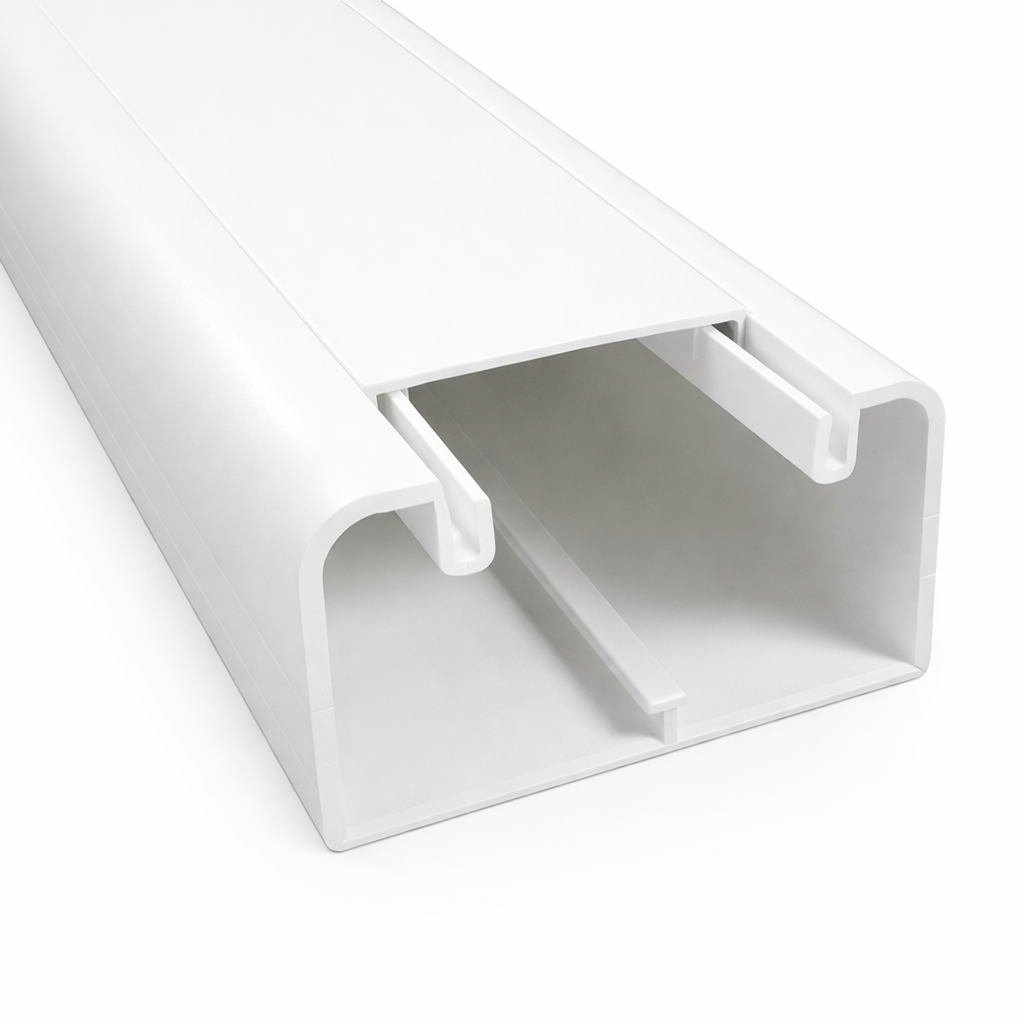

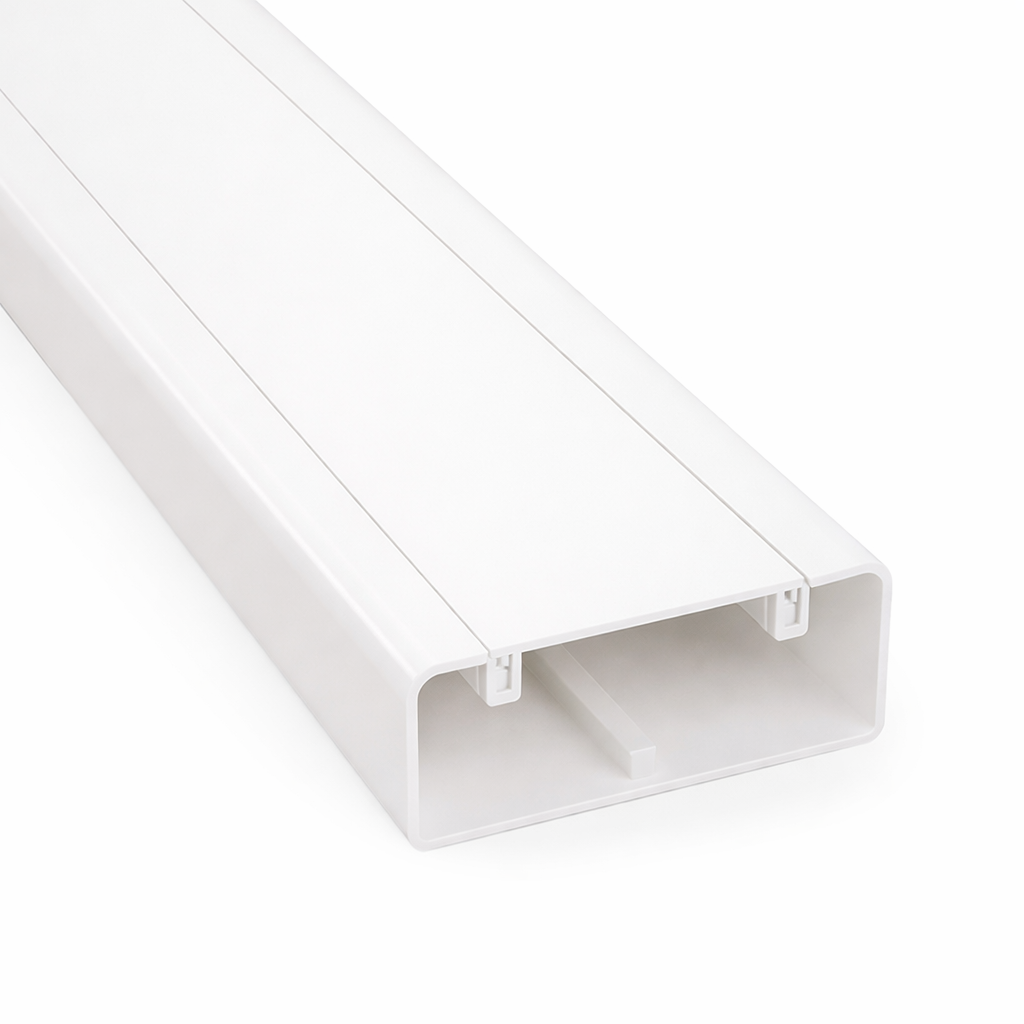

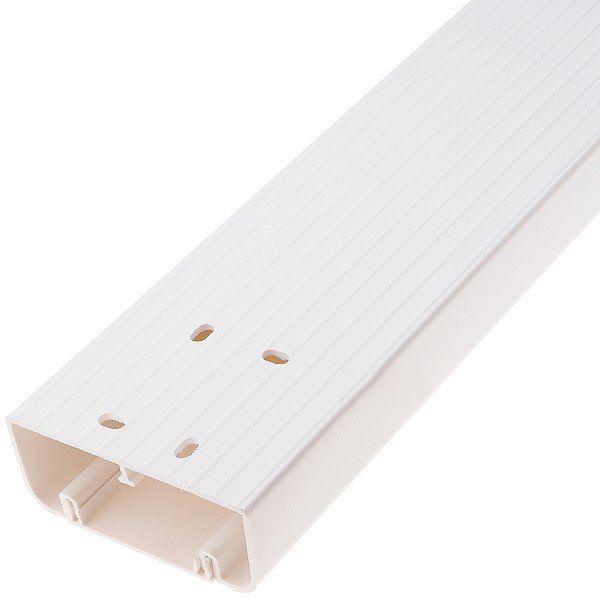

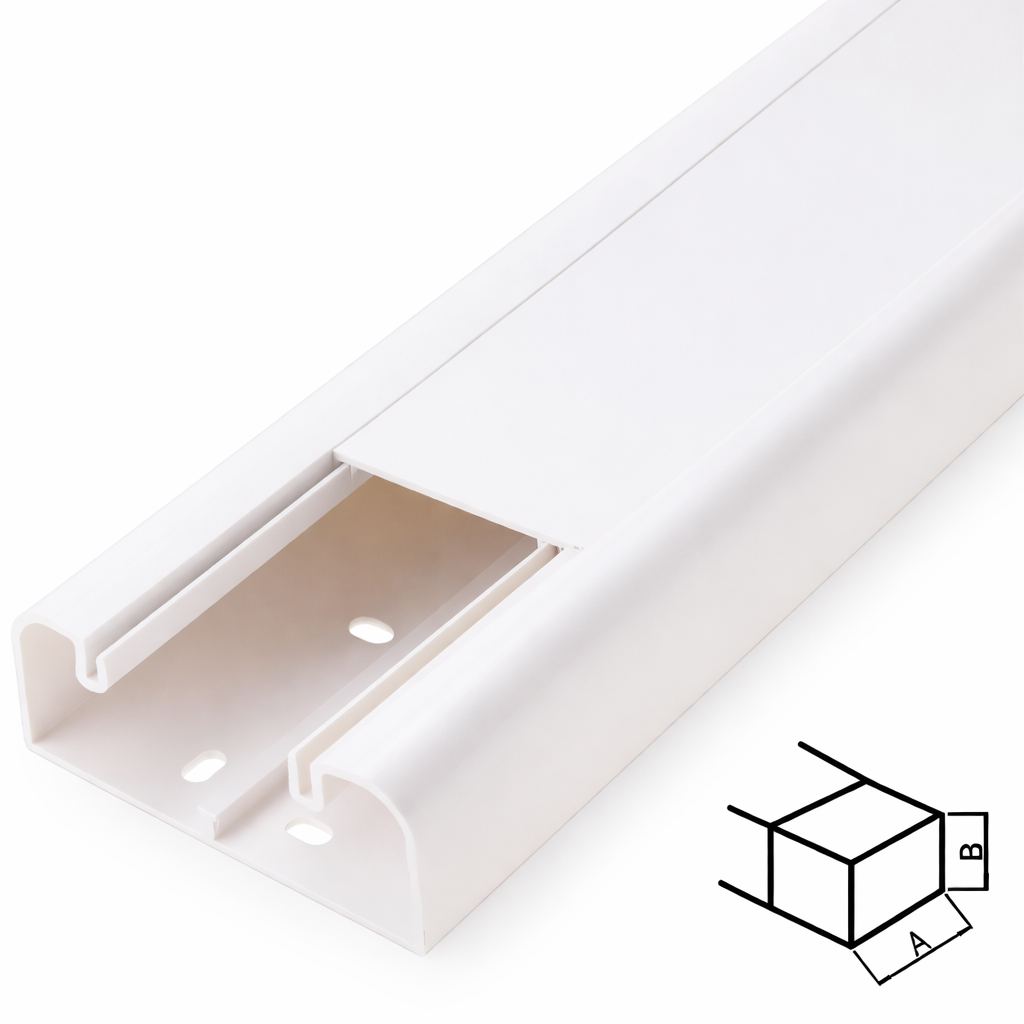

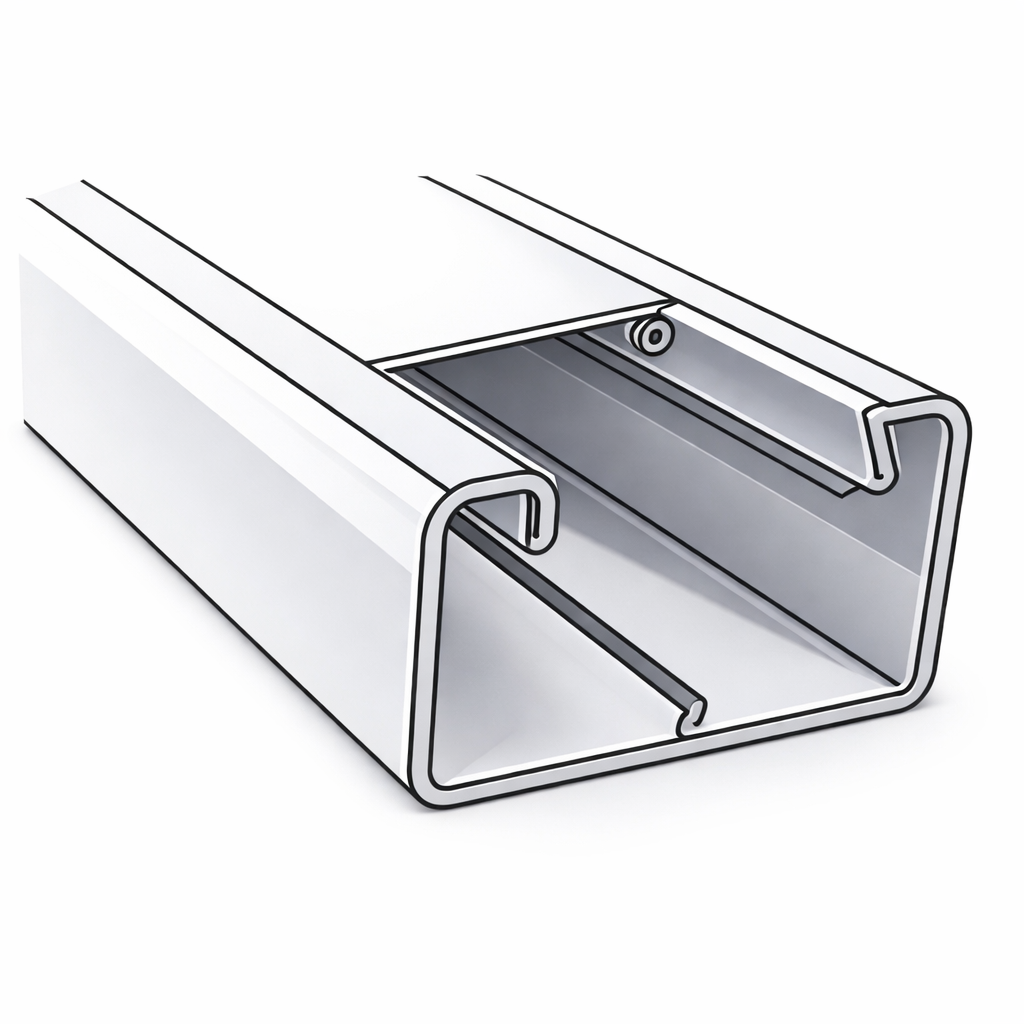

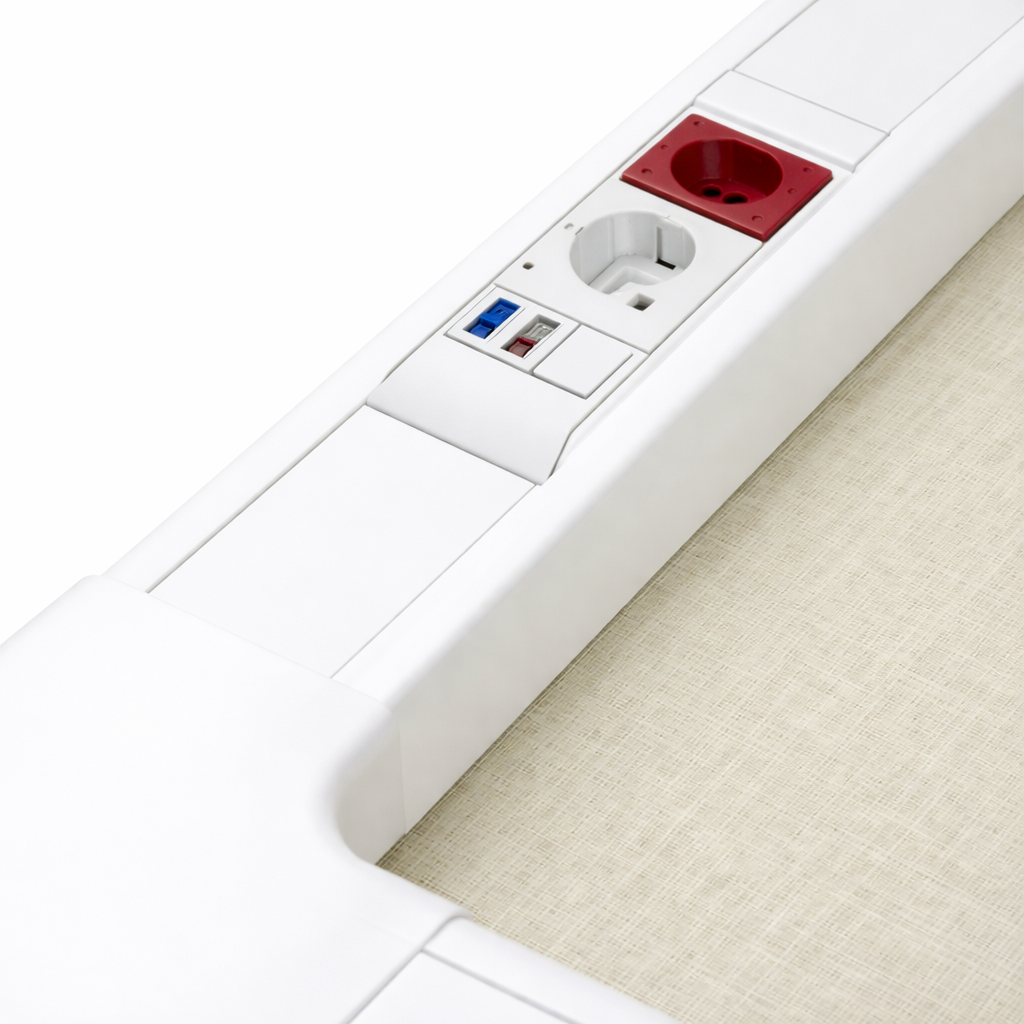

Фото кабель-канала



Таблица аксессуаров кабель-канала Экопласт

Полезное сечение, мм2 Кол-во
в упаковке,
м
Короб
с крышкой
Arc-LAN
Перегородка Угол
внутренний
изменяемый
с задней
стенкой и
разделителем
Угол внешний
изменяемый
с задней
стенкой и
разделителем
Угол плоский
с задней
стенкой и
разделителем
Угол
Т-образный
с задней
стенкой и
разделителями
100 х 40 3170  32  576004  573914   576114 576214 576314  576414










Ввод в стену
/ потолок
/ щит
Заглушка Накладка
на стык
крышки
Накладка
на стык
профиля
Фиксатор
кабеля
Суппорт
PMA-45/2
для одной розетки
45х45
на 2 модуля
Суппорт
PMA-45/4
для двух розеток
45х45 или
4 модуля 22,5х45
Суппорт
PMA-45/6
для трёх розеток
45х45 или
6 модулей 22,5х45
100 х 40 576914 576814 576514С 576514В 576714 573909 573915 573916



Таблица технических характеристик

Характеристики Значения
Технические условия ТУ 3464-002-56625002-2002
Материал коробов (прямых секций) Не распространяющая горение композиция на основе поливинилхлорида (ПВХ), без кадмиевых добавок
Цвет Белый RAL 9016, стойкость коробов к воздействия ультрафиолетового излучения достигается благодаря специальным добавкам
Температура монтажа и эксплуатации от –5°С до +60°С
Температура хранения и транспортировки от –25°С до +60°С
Ударная прочность при –5°С не менее 6 Дж по ГОСТ Р МЭК 61084-1
Климатическое исполнение УХЛ 4 по ГОСТ 15543-70 и ГОСТ 15150-69. Для макроклиматических районов с умеренным и холодным климатом. Для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях (отсутствие воздействия прямого солнечно- го излучения, атмосферных осадков, ветра, песка и пыли наружного воздуха; отсутствие или существен- ное уменьшение воздействия рассеянного солнечного излучения и конденсации влаги).
Степень защиты IP40 по ГОСТ 14254. Защита от проникновения внешних твердых предметов диаметром более 1,0 мм.
Соответствие требованиям пожарной безопасности (теплостойкость, стойкость к зажиганию нагретой проволоки, стойкость к воздействию открытого пламени, стойкость к распространению горения при одиночной и групповой прокладке). Сопротивление к распространению горения кабельных коробов и аксессуаров Погонажные изделия соответствуют требованиям Федерального закона от 22.06.2008 № 123-ФЗ «Техниче- ский регламент о требованиях пожарной безопасности» ГОСТ Р 53313-2009 «Изделия погонажные элек- тромонтажные. Требования пожарной безопасности. Методы испытаний» (подразделы 5.1-5.4).
Соответствует ГОСТ 27483-87 «Испытания на пожароопасность. Методы испытаний. Испытания нагретой проволокой». Образцы выдержали испытания – открытое пламя отсутствует или горение образца про- должалось не более 30 сек. после устранения источника зажигания (960°С +15/–15°С).
Соответствует ГОСТ 28779-90 (МЭК 707-81) «Методы определения воспламеняемости под воздействием источника зажигания». Материал соответствует классу (категории) FV 0 (ПВ 0) – Время горения после каждого воздействия пламени для каждого образца менее 10 секунд.
Соответствует ГОСТ Р МЭК 61084-1-2007 «Системы кабельных и специальных кабельных коробов для электрических установок. Часть 1. Общие требования». Образцы коробов выдержали испытание пламе- нем, образцы аксессуаров выдержали испытание раскалённой проволокой.
Электрическая прочность изоляции и электрическое сопротивление изоляции При нормальных условиях эксплуатации – соответствует ГОСТ Р МЭК 61084-1 (подраздел 12.3). Согласно ГОСТ сопротивление изоляции – не менее 500 В (сопротивление изоляции более 100 МОм).
Класс защиты системы кабельных коробов 0 по ГОСТ 12.2.007.0
Опорные плоскости для кабелей кабельных коробов Соответствуют ГОСТ Р МЭК 61084-1 «Системы кабельных и специальных кабельных коробов для электрических установок. Часть 1. Общие требования» (подраздел 10.2).
Конструкция системы кабельных коробов Соответствует ГОСТ Р МЭК 61084-1 (п. 9.1, 9.4, 9.6), ГОСТ Р МЭК 61084-2-1 (п. 9.4.1). Конструкция позволяет прокладывать открытые сменяемые сети. Края и поверхности коробов не повреждают провода и кабели. Конструкция систем кабельных коробов обеспечивает недоступность токоведущих частей.
Эксплуатация системы кабельных коробов Должна проводиться в соответствии с Правилами технической эксплуатации электроустановок потре- бителей и указаниями каталога ЭКОПЛАСТ.
Требования безопасности
Требования охраны окружающей среды
Гигиеническая характеристика продукции В режиме нормальной эксплуатации короба не оказывают химического, механического, радиационного, элек- тромагнитного, термического и биологического воздействия на окружающую среду; не причиняют вреда при- родной среде, здоровью и генетическому фону человека при транспортировке, хранении, эксплуатации.



Иновационная система кабель-каналов ARC-LAN предназначена для открытой прокладки сменяемых высокоскоростных сетей 5e, 6 и 7 категорий. Система состоит из пластиковых коробов кабель-каналов и полного набора соединительных и монтажных аксессуаров для установки модульных электроустановочных изделий.

Система состоит из пластиковых коробов (профили диной 2 м) и широкого ассортимента аксессуаров, в том числе для установки электроустановочных изделий модульного стандарта 45х45мм.

Кабель-каналы ARC-LAN это оптимальная система для построения структурированных кабельных сетей любой степени сложности. . Продуманная эргономичность оригинальных решений обеспечивает удобный монтаж.

Короба и аксессуары имеют плавную скругленную форму, а специализированные добавки придают идеально белый цвет и стойкость к воздействию ультрафиолета.



Придерживаясь сложившейся репутации и целям компании быть «Качественным Производителем», в жестких условиях рынка мы строго следуем стандартам качества выпускаемых продуктов под маркой «Экопласт».

Продукты «Экопласт» сертифицированы в соответствие с принятыми нормами и стандартами на территории РФ:
   - системой сертификации в области пожарной безопасности Государственной противопожарной службы МВД РОССИИ
   - cистемой сертификации ГОСТ-Р ГОССТАНДАРТА РОССИИ
   - системой сертификации Государственной Санитарно-эпидемиологической службы Российской Федерации
