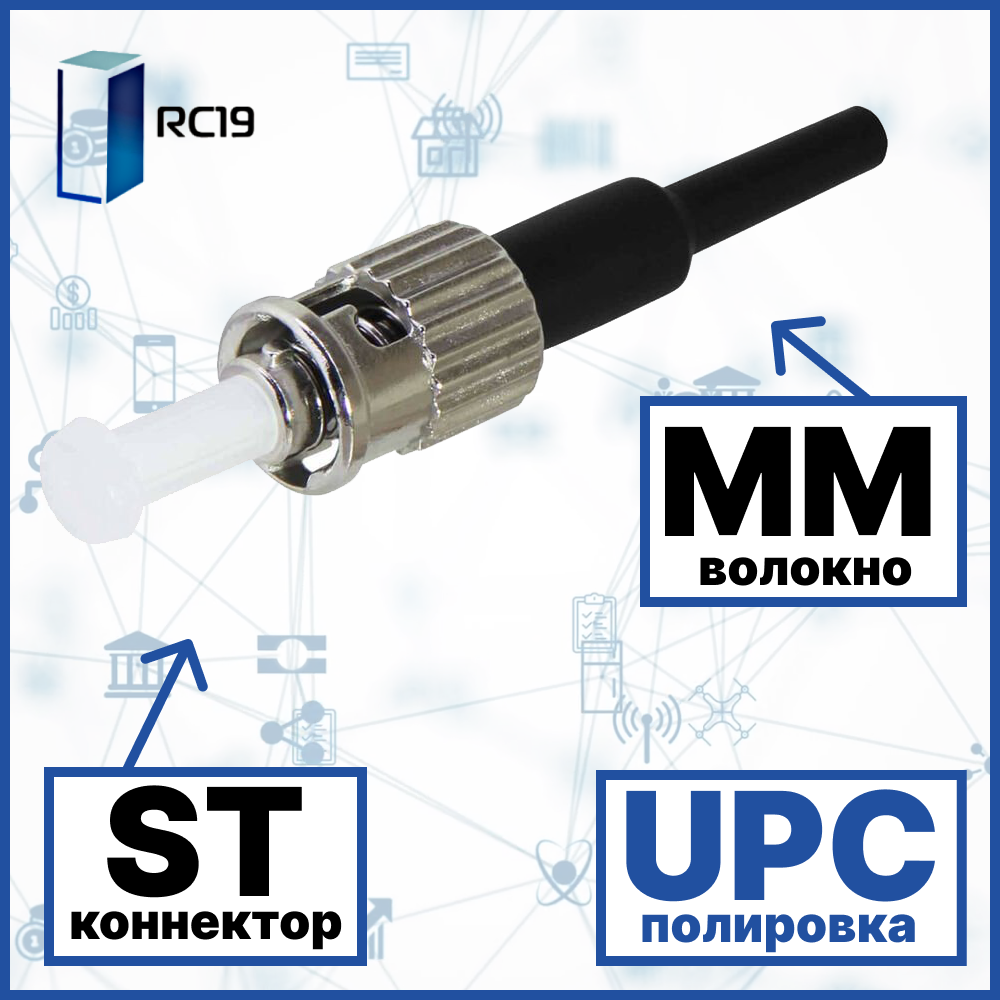

RC19 ST/MM/UPC-0.9mm Коннектор оптический ST simplex MM (UPC) 126 мкм 0.9 мм

Описание RC19 ST/MM/UPC-0.9mm Коннектор оптический ST simplex MM (UPC) 126 мкм 0.9 мм

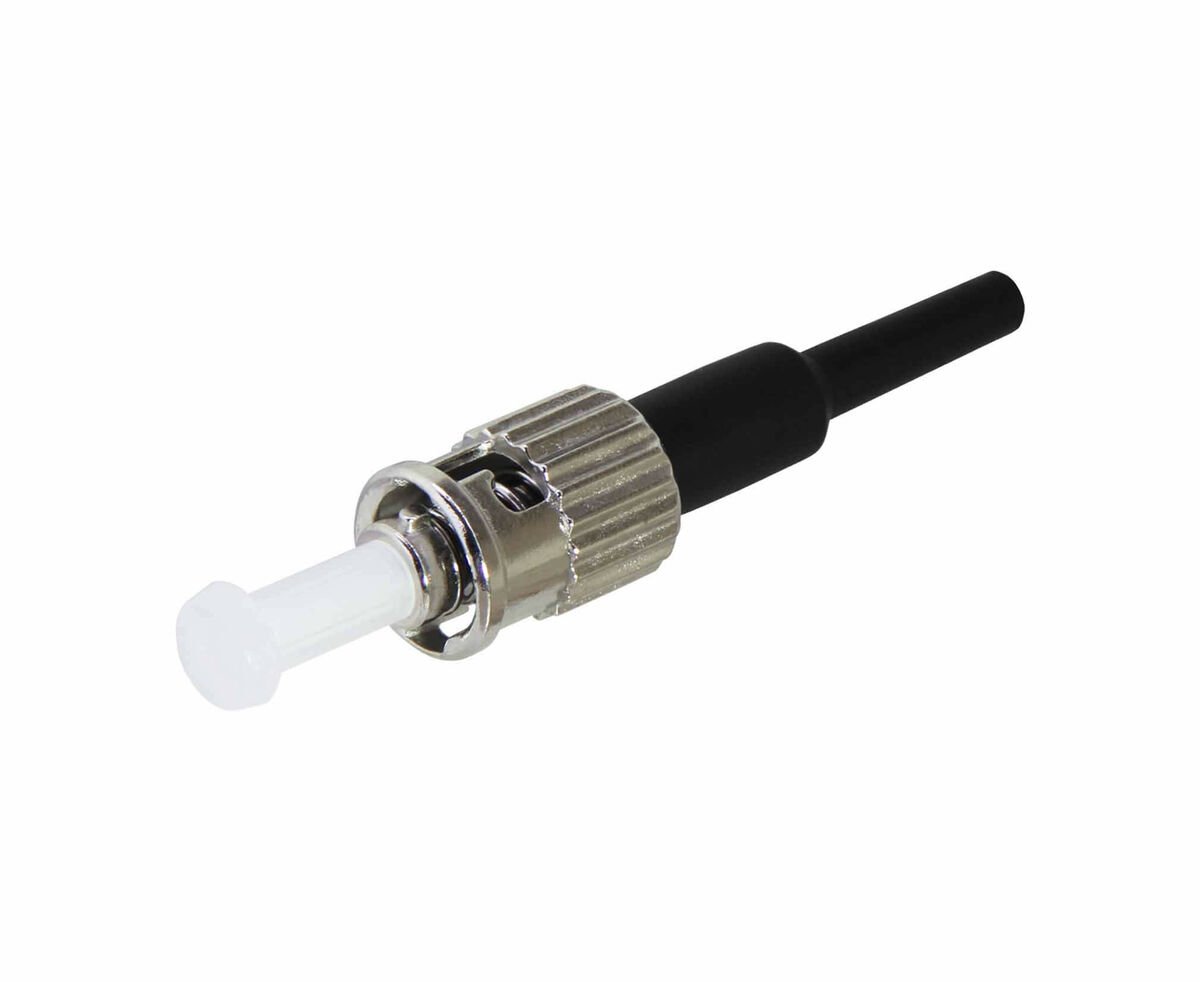

Современный компактный оптический коннектор ST многомодовый с размером отверстия 126 мкм  и наконечником 0,9 мм

Коннектор представляет собой оптический разъем и служит промежуточным звеном для соединения оптического кабеля и оптической розетки, с последующей передачей сигнала.

• Конструктив - коннектор FC
• Тип разъема - FC
• Тип применяемого волокна - SM (одномодовое)
• Число соединяемых полюсов - 1/ simplex (SX)
• Класс полировки - UPC
• Тип крепления волокна в наконечнике - клеевое
• Материал корпуса и хвостовика - сплав цинка и пластик
• Материал феррулы - диоксид циркония
• Цвет корпуса и хвостовика - серебряный и черный
• Диаметр выходного отверстия хвостовика - 3 мм.
• Диаметр наконечника – 2,5 мм.
• Диаметр отверстия – 126 мкм.
• Фиксация коннектора в розетке - резьбовое (накидной гайкой)
• Количество коннекторов в упаковке - 100/200 шт.

Особенности:

Совместимость с IEC 61 754-143, TIA/EIA, NTT, спецификациям Belcore
Коррозийно-резистентный корпус
Высокая надежность
Устойчивость к вибрации и одиночным ударам

Область применения:

Кабельные системы, CATV, LAN, WAN
Медицинское и контрольно-измерительное оборудование
Телекоммуникационные и бортовые сети

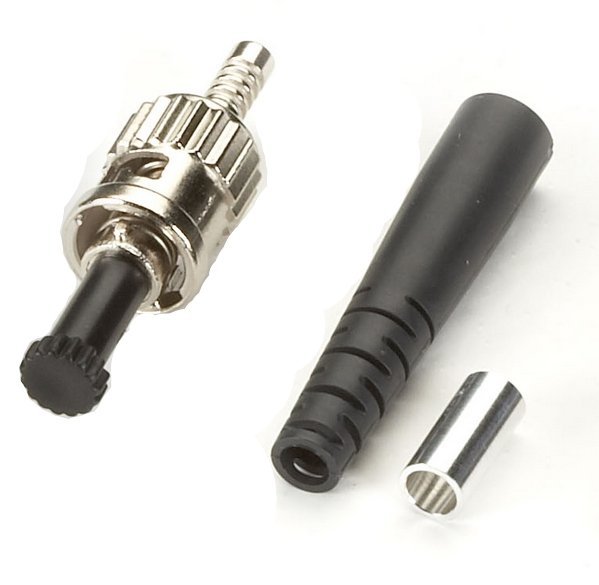

Состав коннектора:

1. Металлический корпус со вставленной рабочей частью - керамическим цилиндром (феррулой) диаметром 2,5 мм.
2. Кольцо для кримпирования.
3. Хвостовик с изгибом 45° для организации мягкого и удобного перехода кабеля в корпус коннектора.

Оптический коннектор определяет характеристики затухания механического соединения волокон. Функция коннектора – фиксировать торец оптического волокна точно по центру оси соединения.

Коннекторы FC были разработаны специалистами компании NTT. Аббревиатура данного коннектора происходит от английского Fiber Connector. Благодаря прочному соединению применяется на движущихся объектах и при сильной вибрации.

Технические параметры

• Обратные потери: ≥55 дБ
• Вносимые потери: 0.1≈0.20 дБ
• Точность затухания, дБ: ±10%
• Рабочий диапазон температур: -30 ≈ +75 °С
• Температура хранения: -40 &≈ +80 °С
• Влажность: 95% RH
• Количество циклов коммутации (мин.): 1000
