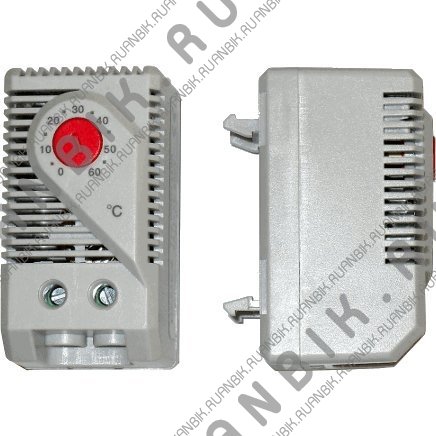

RC19 DMO1140 Термостат регулируемый – контроль нагревателя (220В) ( 0...+60С )

• Механический термоограничитель DMO1140 (регулируемый термостат) предназначен для размыкания силовой электрической цепи при температуре заданной на рукоятке терморегулятора.
• Термостат не имеет собственного электропотребления. Номинальный ток через нормально-закрытый контакт − 6(1)А 250В~. Является аналогом термостата KTO 01140.0-00.

Технические параметры:

• Номинальный ток: 6(1)A 250VAC;
• Диапазон регулирования: 0 ... +60°С;
• Температура хранения и эксплуатации: -20°С ... +80°С;
• Погрешность: ±4°C;
• Скорость срабатывания, при изменения температуры: ≤ 1K/мин.

• Терморегулятор регистрирует температуру в распределительном шкафу.
• Должен быть размещен в верхней части распределительного шкафа на максимальном расстоянии от нагревательного прибора или других источников тепла.
• Устанавливается защелкиванием на стандартной симметричной DIN рейке 35мм.
•  Вентиляционные щели терморегулятора не должны быть закрыты.

При настройке терморегулятора необходимо учитывать дифференциал термостата. Пример: минимально допустимая температура в распределительном шкафу +5°C. Максимальный гистерезис термостата равен 11°C (7°±4°C), таким образом, необходимо установить на рукоятке термостата 16°C (5°C+11°C).

Работа термостата

• Работа термостата основана на принципе деформации биметаллической пластины. На нагрев и изгиб биметалла требуется время, поэтому биметаллические термостаты не используют в устройствах, где необходимо очень точно и оперативно контроллировать температуру.
• Типичное применение термостата - это поддержание температуры в электрооборудовании выше точки образования росы.

На рисунке ниже приведен пример подключения терморегулятора для контроля нагревателя.
