Cabeus JG01 Микропроцессорная контрольная панель

Описание Cabeus JG01 Микропроцессорная контрольная панель

Устанавливается в телекоммуникационные шкафы для охлаждения воздуха.

Параметры:

• Диапазон температур: от 0°С до 50°С
• Вход: 220 В/115 В переменного тока

Материалы:холоднокатаная сталь 1,2 мм

Отделка поверхности:порошковая краска RAL7035

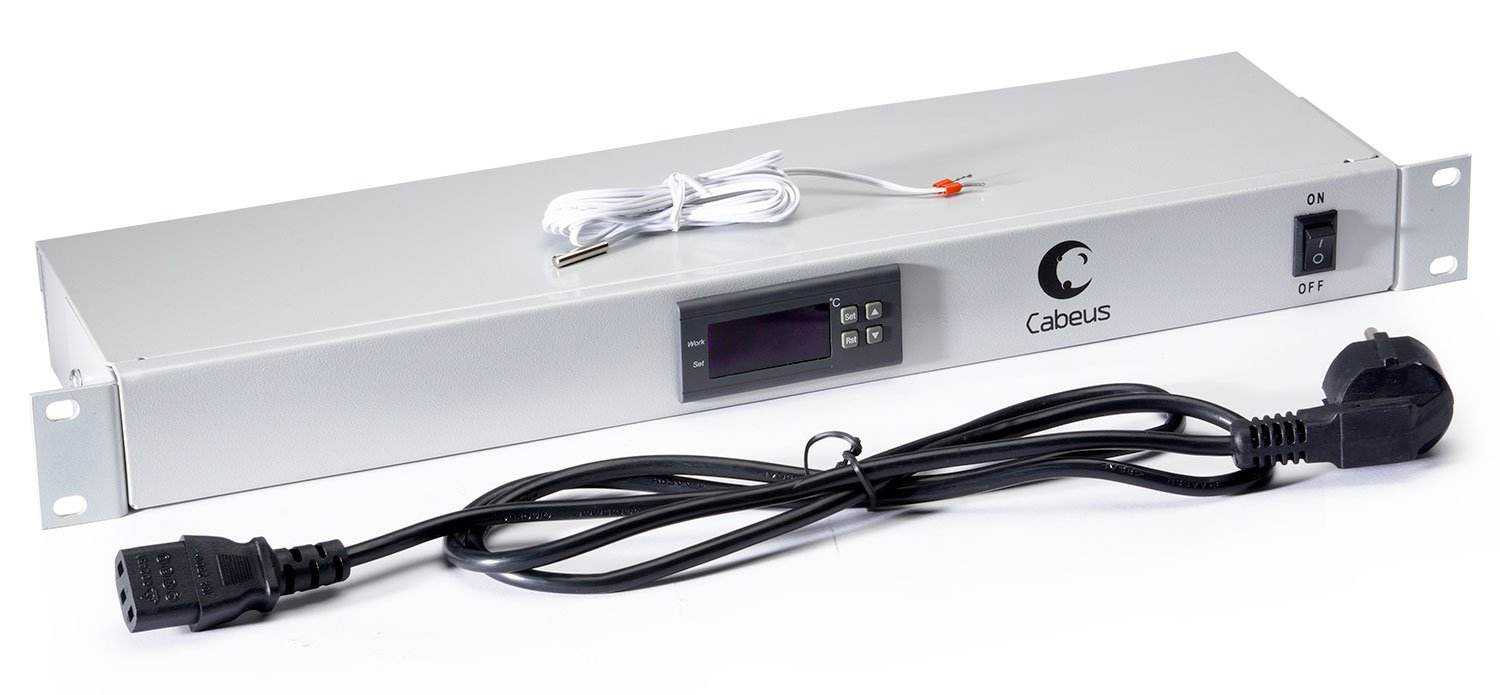

Комплект поставки:панель, шнур питания, температурный датчик(внутри корпуса панели).

Инструкция по установке панели климатконтроля

Панель климатконтроля, предназначенная для измерения, контроля и поддержки температурного режима в телекоммуникационных шкафах, отличается удобством использования и надежностью. Панель оснащена специальным датчиком, сигнализирующим о превышении максимально допустимой температуры.

1. Технические данные:
   1. диапазон температур от + 5°C до + 80°C
   2. относительная вляжность 20%- 85% (не образует конденсата)
   3. Главные технические параметры: электрическое напряжение: 220 VAC±10% (110VAC по желанию заказчика)
   4. шкала измерений температур от 0°C до + 50°C
   5. максимальная нагрузочная способность 7A/250 VAC
   6. контрольный диапазон температур от 0°C до + 50°C
   7. точность индикации ± 1°C
2. Габариты и детальное описание:
   1. температурный датчик
   2. переключатель
   3. разъем питания
   4. разъем для подключения сенсора
   5. разъем для подключения вентиляционного модуля (I)
   6. разъем для подключения вентиляционного модуля (II)
3. Подключение/монтаж:
   1. Подсоедините температурный датчик к панели климатконтроля.
   2. Подключите панель термоконтроля к питанию при помощи специального кабеля.
4. Подготовка к работе.

После подключения убедитесь, что соединение произведено успешно, нажмите выключатель на панели климатконтроля и установите все параметры требуемой температуры.

1. Обслуживание панели климатконтроля

   1. Просмотр и установка параметров.

   Просмотрите параметры. В режиме просмотра нажмите кнопку "Вверх" для отображения установочных параметров температуры; для просмотра разницы между текущей температурой и температурой, выбранной Вами нажмите кнопку "Вниз". Через 2 секунды на экране отобразиться текущая температура.

   2. Установка параметров температуры.

   Режим 1 (customer setting). В режиме просмотра (non-setting) нажмите кнопку "SET" и удерживайте в течении 5 секунд для установки режима 1; индикатор покажет текущую температуру. В режиме установки нажмите кнопку "Вверх"или "Вниз" для ввода параметров температуры. Нажмите один раз для установки 1 градуса. При длительном нажатии более 2 секунд дисплей выводит параметры в быстром темпе.

   Выход из режима 1. Нажмите кнопку "SET" и удерживайте 5 секунд или через 30 секунд после установки в Режиме 1 система сохранит введенные параметры и вернется в рабочий режим.

   Режим 2 административный: в режиме просмотра (non-setting) нажмите кнопку "SET" и "Вверх" одновременно и удерживайте 5 секунд для входа в административное меню. Загорится индикатор состояния F1.

   3. Изменение установленных параметров.

   В установочном режиме(setting state) нажмите "Вверх" или "Вниз" для изменения состояния от F0 до F1. При паказателе состояния F0 нажатие кнопки "Вниз" невозможно. При показателе состояния F1 невозможно нажатие кнопки "Вверх". Нажатие кнопок "Вниз" и "Вверх" изменяют состояние системы. Цифровой дисплей показывает фактические параметры на данный момент.

   Изменение параметров и возврат к режим установки параметров. Кнопки "Вниз" и "Вверх" выбирают и устанавливают параметры. Нажатие кнопки "Вниз" невозможно, при минимальном показателе параметра и нажатие кнопки "Вверх" невозможно, при максимальном показателе параметра соостветственно.

   Для запоминания системой установленных параметров нажмите и удерживайте кнопку "SET", или через 30 секунд система запомнит параметры автоматически и вернется в обычный рабочий режим.

   Работа реле (включение и выключение винтиляционных модулей)

   • Если фактическая температура выше установленной, то реле срабатывает и включаются вентиляторы
   • Если фактическая температура ниже установленной температуры, то вентиляциооные модули отключаются
   • Если фактическая температура выше максимально допустимой, то включается аварийный сигнал тревоги, на мониторе отображается E2 , звучит звуковой сигнал;
   • Когда фактическая температура опускается ниже максимально допустимой, то сигнал аварийной тревоги выключается.

   Аварийный сигнал срабатывает в следующих случаях:

   • При ошибке работы сенсора (короткое замыкание, отключение питания) загорается и мигает индикатор E1, звучит звуковой сигнал.
   • Если показатель параметра опускается ниже 0 °C, загорается и мигает индикатор LL , звучит звуковой сигнал.
   • Если фактическая температура выше максимально допустимой, загорается и мигает индикатор E1, звучит звуковой сигнал и включается реле.
   • Для выключения звукового сигнала нажмите любую кнопку. Это не отменит работу реле и не изменит показания дисплея.

Внимание!
Отключите питание при работе с проводами.
Не перегружайте реле.
Рабочее напряжение не должно превышать указанное на панеле значение.
Только люди с профессиональными знаниями в данной области могут установить и настроить описанное оборудование.
Не использовать при высокой влажности.
Не использовать в условиях повышенного электромагнитного излучения.
Не использовать в агрессивных средах.
Воизбежании нежелательных помех сенсорный кабель и кабель питания не должны находиться рядом.
Никто кроме администратора не должен заходить в администраторское меню.

Приложение

Режим 1

Режим 2 административное меню
