RC19-CB4 Комплект роликов под площадку ( 4 шт.)

Описание RC19-CB4 Комплект роликов под площадку ( 4 шт.)

Комплект поворотных роликов с крепежом устанавливаются в напольные 19 дюймоые шкафы и стойки комплектно по 4 шт. В цоколе шкафа находяться ответные площадки, габарит не менее 70х51 мм. Ролик крепиться либо при помощи самонарезного винта, либо при помощи винтовой пары винт-гайка М6.

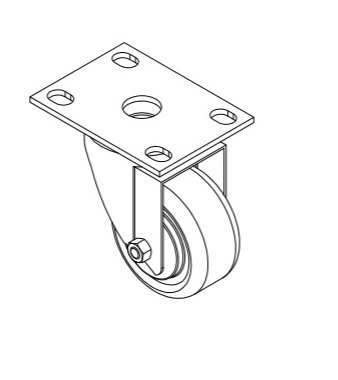

Кконструкция ролика - это опора-площадка выполненв из холоднокатанной стали толщиной 2 мм, покрашена в черный цвет. Площадка крепиться к ролику при помощи специальной заклепки, в месте крепления установлен подшипник качения, который обеспечивает возвожность вращения вокруг вертикальной оси.

Для перемещения напольного шкафа внутри помещения необходимо закрутить резьбовые опоры на 10-12 мм, чтобы шкаф опирался на 4 ролика.
плавно передвинуть в новое место, зафиксировать при помощи резьбовых опор. Оставлять нагруженный шкаф опирающийся только на ролики нельзя.

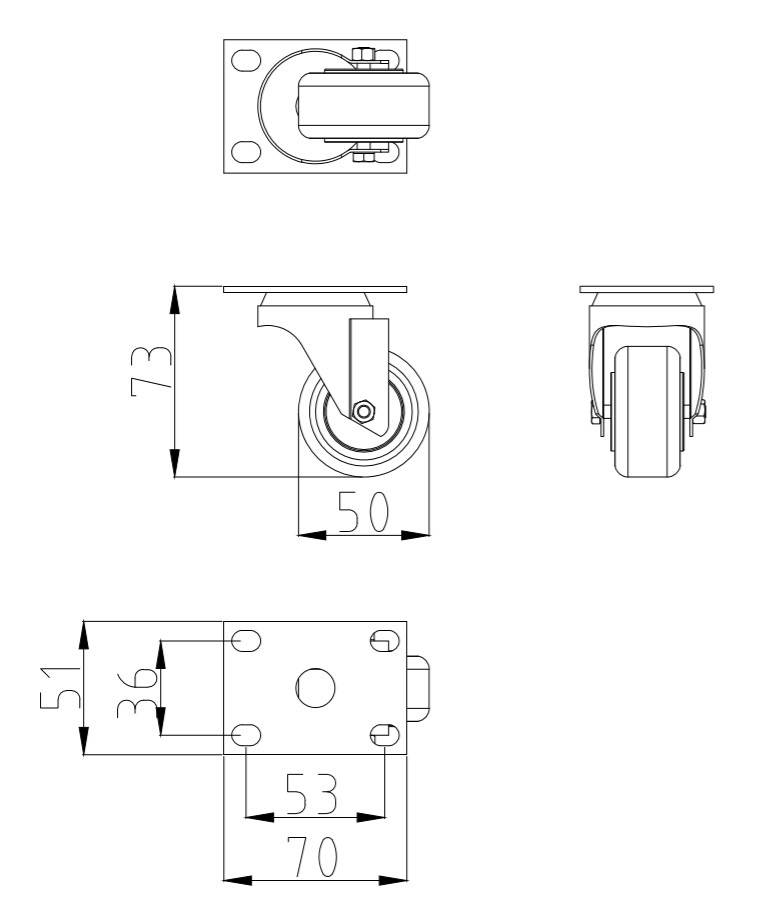

Чертеж ролика RC19-CB4:

Технические характеристики:

• Тип осевого подшипника:    скольжение
• Диаметр D, мм:    50
• Высота H, мм:    73
• Ширина шинки N, мм:    18
• Осевое смещение E, мм:    32
• Размер платформы X x Y, мм:    70х51
• Расстояние между отверстиями A x B, мм:    36х53
• Диаметр отверстия b, мм:    12.5х6.5
• Грузоподъемность, кг:    80

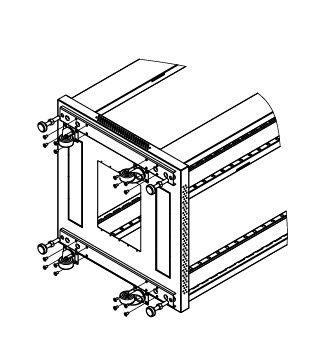

Пример установки комплекта роликов в цоколь напольного шкафа
