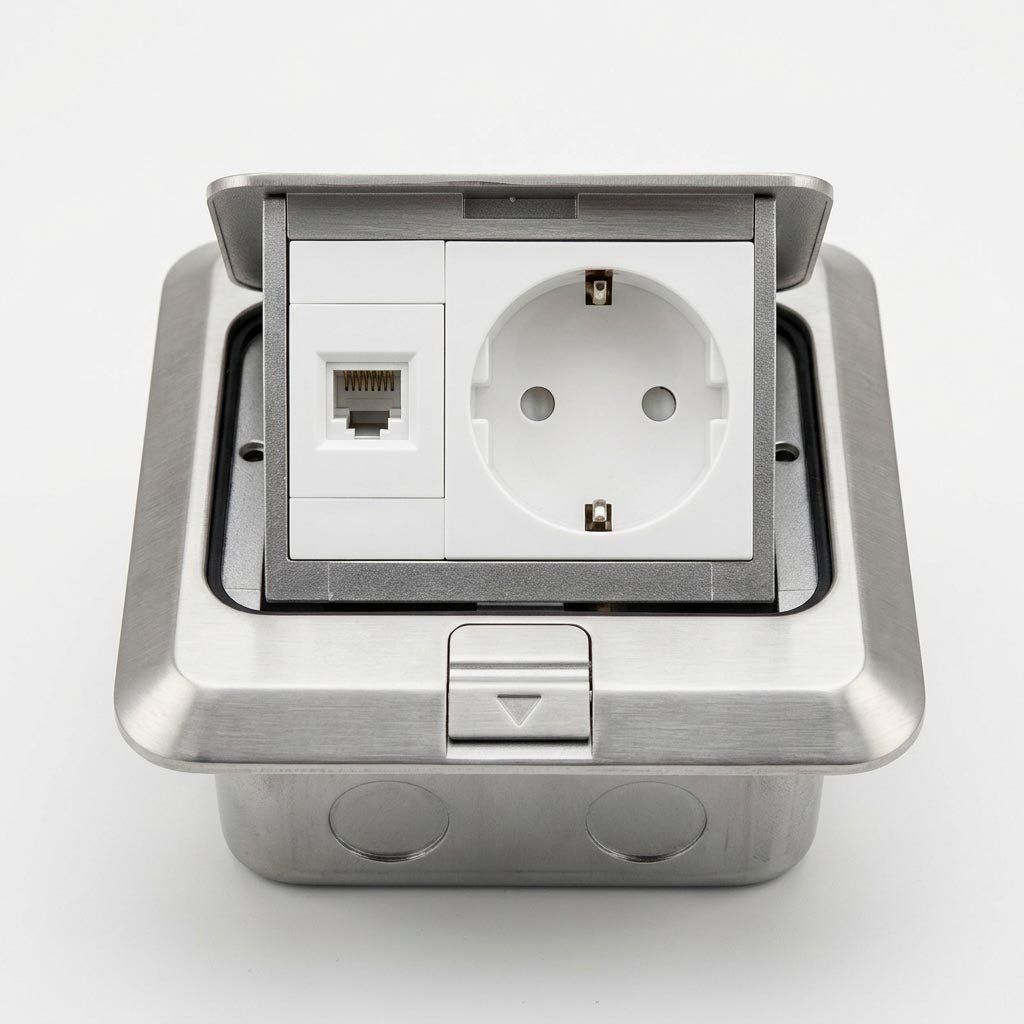

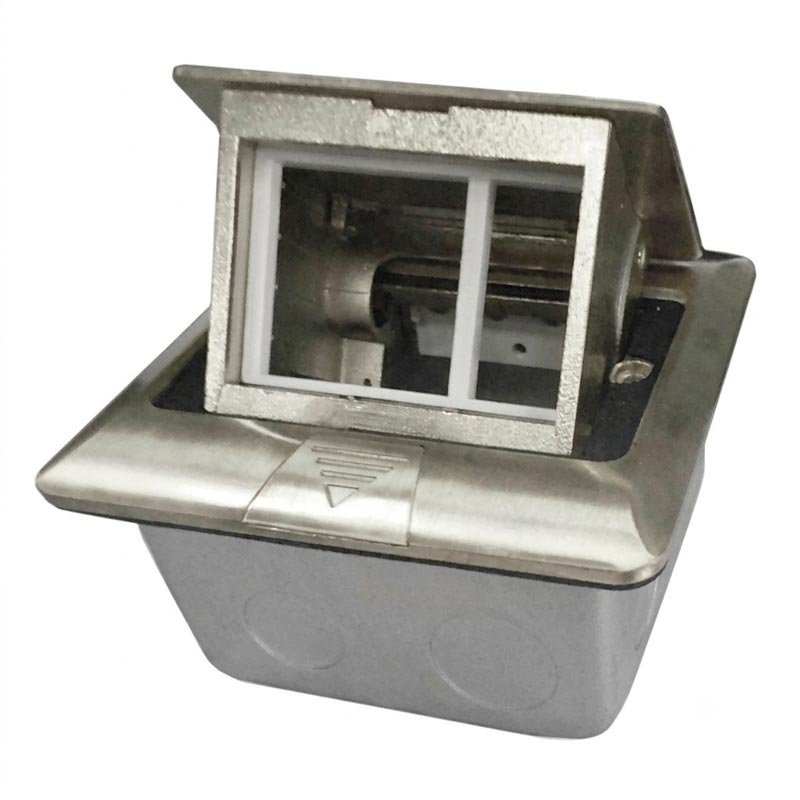

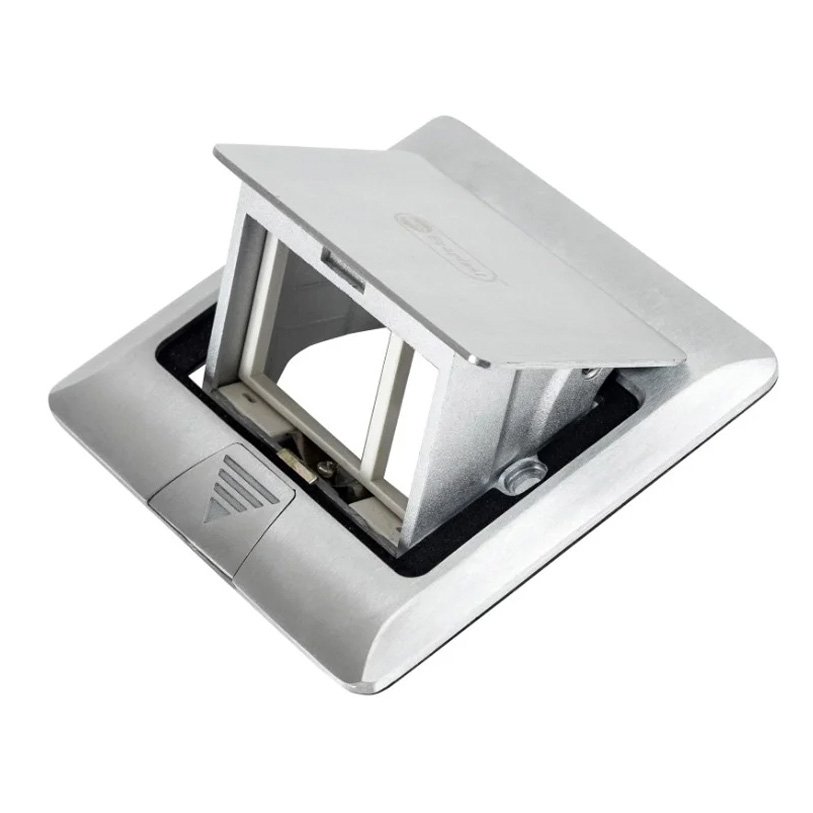

70024 Экопласт LUK/1,5AL44 Люк встраиваемый на 1,5 модуля (45х45 мм) с коробкой, сталь IP44 Экопласт

Описание 70024 Экопласт LUK/1,5AL44 Люк  встраиваемый на 1,5 модуля (45х45 мм) с коробкой, сталь IP44  Экопласт

Серия лючков LUK - выполненные из четырех видов материалов: пластика полиамид (нейлон), алюминия (AL Alloy), латуни и стали.

Эти продукты - законченные решения для организации "рабочего места" в зоне, где требуется скрыть отрытый монтаж и отличаются высокой прочностью, надежностью, имеют дизайн "High - tech" и идеально сочетается с любым видом интерьера и отделочными материалами полов.

ПРИМЕЧАНИЕ: 1 модуль = 45*45мм

Для установки розеток подходят модульные изделия типа 45*45 или 22.5*45 Wessen, Solera, Legrand, Shneider, Lanmaster.

Полную гамму элементов в виде розеток и выключателей силовых или информационных разъемов Вы найдете на странице "Аксессуары серии МЕХ".

Принцип использования электрических розеток или модулей информационных розеток точно такой же как для миниканалов или кабель-каналов, т.е. применяются модульные электроустановочные размером 45х45мм.

Серия лючков LUK - это свежее заключение для организации трудящихся пространств в раскрытых экстерьерах : кабинеты , операционные залы, кассы магазинов, банки, средние учебные заведения , выставочные центры, аэропорты, хранилища, серверные, переговорные комнаты и здания административного предназначения . Произведенные из 4 обликов материалов: пластика (АБС Bayer), алюминия (AL Alloy), латуни и стали. Эти продукты - завершенные заключения для организации "рабочего пространства " в зоне, где потребуется утаить отрытый установка и выделяются высочайшей крепостью , надежностью, имеют дизайн "High - tech" и безупречно смешивается с хоть каким обликом внутреннего убранства и отделочными материалами полов. Серия люков LUK ЭКОПЛАСТ предопределена для укладки кабельных пучков и проводов силового электропитания и информационных сеток под (внутри) полом. Кабельные пучки протягиваются в гофрированных трубах томного на подобии под заливку в бетон или же укладываются в лотки железные в случае покрытия на подобии "фальш-пол". Система люков LUK имеет возможность дополняться миниканалами или же кабель-каналами, распределительными коробками, гофротрубами или же строгими гладкими трубами,веществами крепежа, стяжками и хомутами кабельными и установочными розетками и выключателями для всеохватывающего оборудования строения

Материал люков: АБС пластик (Bayer), Алюминий (Al Alloy), Латунь, Сталь
Цвет люков: Черный; полированный алюминий; бронза, сталь
Возможность укладки сверху полового покрытия.
Особенности: Хай-тек дизайн от "Smart Idea", широкая гамма аксессуаров. Монтаж стандартных модулей-розеток 45*45мм и 22.5*45 мм для силовых и слаботочных кабелей. Каждый лючок имеет свою коробку- основание, выполняющую защитную функцию при вводе кабельных пучков. Коробку можно заливать в бетон.
Упаковка люков: ПЕ пленка и многослойный картон

 Технические Характеристики лючка

• Установочные размеры коробки 100х100х55 мм (Длина,Ширина,Глубина)
• Габаритные размеры копуса люка с крышкой 120x120x6мм (Длина,Ширина,Толщина)
• Тип исполнения - Антивандальный
• Степень Защиты - IP44 Влагозащищенный
• Емкость встраиваемых механизмов - 1 модуль 45х45 мм  + 1 модуль 22,5х45 мм
• Встариваемые механизмы стандарта Mosaic и LK45 экопласт
• Материал люка - Литье из стали с последующей сборки
• Материал коробки (поставляется отдельно) - сталь
• Монтаж люка - под заливку в Бетон
• Монтаж люка в фальш пол - толщина покрытия 5-30 мм
• Кабельные вводы D22 мм/ D 27 мм
• Сопротивление заземлению < 0,05 Ом
• Степень защиты от внешних механических воздействий- IK 07
• Степень защиты: IP44 при закрытой крышке
• Стойкость к приложенной сверху механической нагрузке: 3000 Н при закрытой крышке
• Номинальное напряжение 500В, сопротивление изоляции >5 Мом
• Электрическая прочность изоляции -  2000 В

Схема габаритных размеров лючка 70024 Экопласт

Система лючков LUK – профессиональное решение для организации рабочих мест в открытых интерьерах, где требуется прямое подведение электропитания и информационных сетей на площади в удалении от основных стен.
Системы лючков интегрируются с кабельными трассами, расположенными в полу и/или непосредственно в закладных пола (в случае монолитного бетонного пола) и устанавливаются непосредственно в плиты фальш-полов или на залитые в бетон посадочные коробки.КЕО
