Советы по установке патч панели
Содержание:
- Кроссировка патч-панелей позволяет
- Виды патч-панелей
- Как установить патч панель?
- Таблица расшивки патч-панели
- Как проходит процесс расшивки и монтажа патч панели?
Вы приобрели патч-панель и не знаете, как ее подключить? Компания «Анбик» готова помочь вам в этом вопросе. В данной статье мы рассмотрим правильные методы кроссирования патч-панели. Не переживайте, у вас все получится, даже если вы делаете это впервые!
У разных компаний-производителей бывают разные схемы расшивок патч-панелей RJ 45И розеток. В основном встречаются два типа разводок - T568А и T568В. Тип указан в инструкции или на патч панели. Для профессионального монтажа нужно выбрать одну из данных схем и монтировать согласно ей на каждом локальном участке и точке соединения. Важно перед стартом составить план работ и придерживаться его. Популярная ошибка - это начинать делать расшивку без четкого плана. По итогу многие контакты станут недоступны для монтажа.
Кроссировка патч-панелей позволяет:
- легко масштабировать сети, увеличивая количество оборудования без прокладки проводки;
- упорядочить проводные системы;
- сделать их более компактными;
- сократить расходы на организацию кабельных сетей.
Виды патч-панелей:
- Патч-панели UTP/STP для подключения кабеля 5e категории;
Например: а) патч-панель на 24 порта, UTP или STP, 1U; б) патч-панель TWT 48 портов, UTP, кат.5E, 2U; в) патч-панель TWT 10″, 12 портов, UTP, кат.5E, 1U; г) патч-панель TWT настенная горизонтальная или вертикальная, 12 портов, UTP, 5E.
- Патч-панели UTP/STP для подключения кабеля 6 категории;
Как правило UTP или STP, на 24 или 48 портов.
- Патч-панели телефонные;
Делятся на телефонные или TELCO; 25 или 50 портов RJ-45, RJ-12 для расшивки патч панели 25 парным (50 парным) кабелем
- Патч-панели наборные.
UTP или STP, 24 порта.
Cabeus PLB-24-CON Угловая модульная патч-панель 19
Как установить патч панель?
Кроме самой патч панели на 24 порта нужен кабель заземления и задний органайзер. Также пригодится специальный наббор монтажных инструментов:
- клещи для обрезки и зачистки кабеля,
- клещи для обжима и заделки,
- стяжки для проводов,
- ножницы,
- кусачки,
- маркирка кабеля.

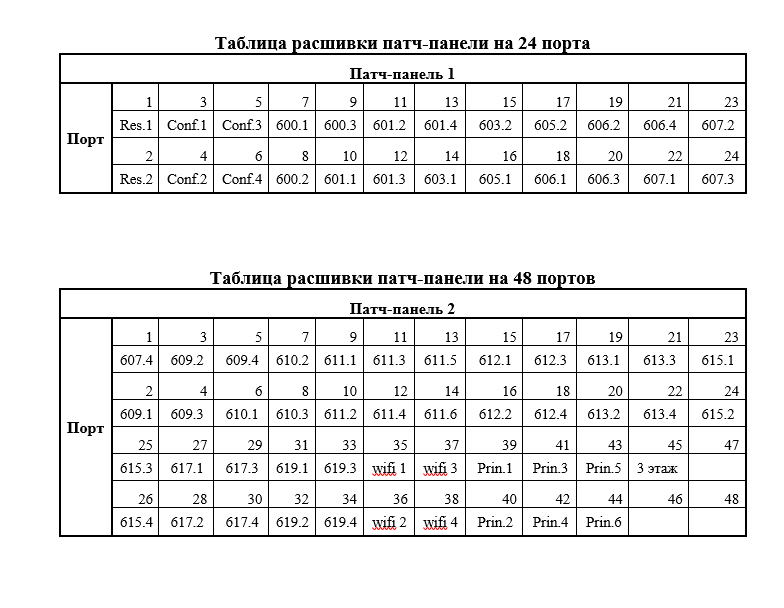

Таблица расшивки патч-панели
Как проходит процесс расшивки и монтажа патч панели?
Для расшивки нам будут необходимы:
- патч панель 1 шт. (неэкранированная категории 5е);
- кабель (неэкранированный категории 5е);
- инструменты для работы.
Подключение осуществляется с задней стороны панели, где находятся контакты для подключения.
При осмотре панели вы заметите наклейку со схемами. На ней указаны:
- номер порта, соответствующий планке с контактами и восьми контактами;
- действующие цветовые схемы Т568A и Т568В (последняя более популярна, поскольку подходит как для верхнего, так и для нижнего ряда) — они подскажут, как правильно расположить и заделать витую пару;
- категория панели.
Прежде чем узнать, как расключить патч панель, надо ознакомиться с ее комплектацией. Патч-панель поставляется в комплекте с:
- крепежными запчастями;
- стяжками из нейлона;
- съемным органайзером (кабельным);
- инструкции по эксплуатации.
Решите, где будет установлена патч-панель: в шкафу или стойке, а также выберите способы укладки кабеля. Чтобы обеспечить надежность укладки, лучше выбирать панели с органайзером на задней стороне. Для упрощения эксплуатации в будущем используйте вертикальные и горизонтальные держатели кабелей. Количество органайзеров рассчитывайте, исходя из числа портов и дополнительного оборудования.
Панели имеют разное количество каналов – от 24 до 96, число коммутаций – 159.
- Проверяем саму патч панель и нужные инструменты.
- Перед началом монтажа разбираем кабеля и наносим на них маркеры. У каждого кабеля снимаем внешний изоляционный слой с помощью кольцевой подрезки. Достаточно одного полного оборота вокруг кабеля. Ненужная часть изоляции снимается с кабеля. Обычно удаляют около 50 мм для удобного соединения.
- Далее размещаем витую пару по маркировке в патч панели, предварительно выбрав схему T568A или T568B. Необходимо сохранить целостность свития витой пары.
- Переводим кабель в рабочее положение. Для этого нужно надавить на проводники до упора, чтобы надежно вшить их в в IDC модуль. Теперь нужно отрезать излишки жил устройством для заделки витой пары или другим удобным инструментом. Далее повторяем процесс с новым кабелем. Снова доходим до этапа обеспечения контакта пары с патч панелью. Можно использовать ударный инструмент для заделки витой пары – он качественно подрезает изоляционный слой и врезается в металл каждой жилы, гарантируя качественный контакт. Чтобы монтаж было выполнять удобней, задняя часть патч панели снабжена модулями, которые расположены группами по 8 портов в каждой.
- Когда кабели уже смонтированы на патч панель, необходимо установить задний органайзер. Это специальная поддерживающая подставка, которая предотвращает механический изгиб кабеля. Излишние изгибы маленького радиуса формируют дополнительное механические напряжение проводки, что со временем может привести к потере контакта или даже разрыву кабеля.
- После установки органайзера, каждый кабель фиксируется на нем с помощью пластиковых стяжек. Монтаж стяжек можно выполнять быстрее, если использовать специальный инструмент.
- После монтажа всех кабелей на порты патч панели и их стяжки, у вас должен получиться ровный и прямой ряд проводников с маркировкой, доступной для визуального обзора. Поскольку кабели витой пары подводятся на органайзер с небольшим расстоянием друг между другом, их необходимо перетянуть, сформировав пучок.
- Для жгутирования делаем отступ от точки контакта кабеля с органайзером и перехватываем пучок кабелей пластиковой стяжкой. Тут важно следить, чтобы провода не были слишком перетянуты. Проводники могут быть жгутированы в один пучок в одном направлении, но также их можно развести по разным пучкам в разные стороны – в зависимости от места установки другого сетевого оборудования.
Патч панель для кабеля UTP, настенная 12 портов RJ45 (8P8C), категория 5е
Автор: Технический консультант по сетевому оборудованию - Михаил Гусев
