Одномодовое и многомодовое оптоволокно: отличия, характеристики и выбор

Одномодовое и многомодовое оптическое волокно решают одну задачу — передают данные световым сигналом, — но делают это по-разному. Главное физическое отличие связано с диаметром сердцевины и количеством распространяющихся мод. Именно от этого зависят модовая дисперсия, доступная дальность, требования к оптическим модулям и область применения кабельной системы.

При выборе нельзя ориентироваться только на формулу «одномод — для дальних линий, многомод — для коротких». На практике учитывают стандарт интерфейса, скорость передачи, длину канала, тип оборудования, существующую инфраструктуру и перспективу модернизации.

Содержание

• Что такое одномодовое и многомодовое волокно
• Диаметр сердцевины и конструкция
• Что такое мода и почему она важна
• Дисперсия и затухание
• Рабочие длины волн и источники света
• Классы OS2, OM1, OM2, OM3, OM4 и OM5
• Дальность и скорость передачи
• Сварка и монтаж
• Разъемы, патч-корды и совместимость
• Стоимость кабеля и оптических модулей
• Где используют SM и MM
• Сравнительная таблица одномода и многомода
• Примеры оптических кабелей из каталога «Анбик»
• Как выбрать между одномодом и многомодом
• Типичные ошибки
• Заключение

Что такое одномодовое и многомодовое волокно

Одномодовое волокно — Single Mode Fiber, SMF — имеет сердцевину малого диаметра и рассчитано на распространение одной основной пространственной моды в рабочем диапазоне длин волн. Типичный телекоммуникационный размер — 9/125 мкм: около 9 мкм для сердцевины и 125 мкм для стеклянной оболочки.

Многомодовое волокно — Multi Mode Fiber, MMF — имеет более крупную сердцевину и поддерживает множество пространственных мод. Для современных сетей распространено волокно 50/125 мкм, а в старых и части действующих систем также встречается 62,5/125 мкм.

Мода — это не отдельный «независимый сигнал» в бытовом смысле, а допустимое распределение электромагнитного поля внутри световода. Чем больше мод одновременно распространяется в волокне, тем сильнее проявляется модовая дисперсия.

Диаметр сердцевины и конструкция

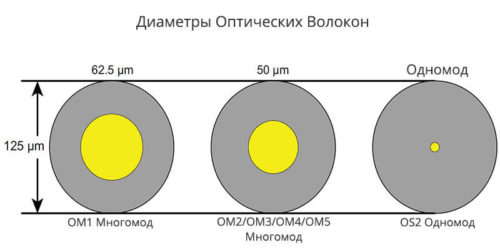

Внешний диаметр стеклянной оболочки у обоих типов обычно составляет 125 мкм, поэтому визуально по голому волокну определить его тип сложно. Для идентификации используют маркировку кабеля, цветовую кодировку, документацию и характеристики установленной системы.

Что такое мода и почему она важна

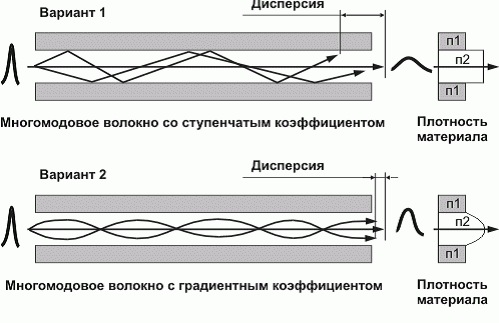

В многомодовом волокне свет распространяется набором пространственных мод, которые проходят оптический путь немного по-разному. На приемной стороне компоненты импульса приходят не одновременно. Из-за этого импульс расширяется во времени.

Это явление называется межмодовой дисперсией. Чем длиннее линия и выше скорость передачи, тем сильнее дисперсия влияет на возможность правильно различать соседние импульсы.

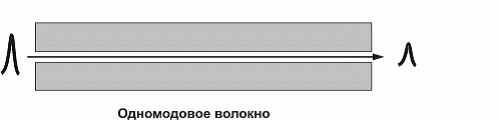

В одномодовом волокне межмодовой дисперсии нет, поскольку в рабочем режиме распространяется одна основная мода. Однако это не означает полного отсутствия дисперсии: на длинных высокоскоростных линиях учитываются хроматическая и поляризационная модовая дисперсия.

Дисперсия и затухание

Дисперсия и затухание — разные параметры.

• Затухание показывает, насколько уменьшается оптическая мощность по мере прохождения света по волокну.
• Дисперсия характеризует расширение оптического импульса во времени.

Для одномодовых систем преимущество на больших расстояниях связано не с тем, что сигнал «вообще не затухает», а с низким затуханием современных волокон в рабочих окнах и отсутствием межмодовой дисперсии.

Многомодовые волокна оптимизированы для коротких высокоскоростных каналов. У OM3 и OM4 профиль показателя преломления и параметры волокна рассчитаны на работу с лазерными источниками типа VCSEL, что позволяет значительно повысить полосу пропускания по сравнению с ранними классами многомода.

Рабочие длины волн и источники света

Одномодовые телекоммуникационные системы обычно работают в диапазонах около 1310 и 1550 нм. Для передачи применяются лазерные источники, а конкретная длина волны определяется стандартом интерфейса и типом оптического модуля.

Многомодовые Ethernet-системы широко используют область 850 нм и VCSEL-излучатели. Старые многомодовые решения также могут работать около 1300 нм.

Нельзя подключать оптический модуль только по совпадению разъема. Трансивер должен соответствовать типу волокна, рабочей длине волны и стандарту линии.

Классы OS2, OM1, OM2, OM3, OM4 и OM5

В структурированных кабельных системах встречаются следующие классы:

Для нового проекта важно выбирать не просто «многомод», а конкретный класс OM и проверять его поддержку выбранным оптическим интерфейсом.

Дальность и скорость передачи

Утверждение, что многомодовое волокно ограничено определенной одной скоростью, некорректно. Допустимая скорость и расстояние определяются сочетанием класса волокна, стандарта Ethernet или другого протокола и конкретного трансивера.

Например, OM3 и OM4 широко используются в дата-центрах для 10, 40 и 100 Gigabit Ethernet на коротких расстояниях. Одномодовое OS2 применяется как на относительно коротких соединениях, так и на линиях в километры и десятки километров при использовании подходящих оптических модулей.

Поэтому при проектировании сначала выбирают сетевой стандарт и требуемую дальность, после чего проверяют таблицу допустимых расстояний именно для выбранного типа оптики.

Сварка и монтаж

И одномодовое, и многомодовое волокно требуют качественной подготовки торцов, правильной сварки и контроля потерь. У одномодового волокна сердцевина меньше, поэтому точность совмещения особенно важна. Современные сварочные аппараты с юстировкой по сердцевине существенно упрощают эту задачу.

Качество соединения оценивают не только по показанию сварочного аппарата. Для ответственных ВОЛС применяют измерение оптических потерь и рефлектометрию.

На практике загрязненный разъем способен внести больше проблем, чем качественно выполненная сварка, поэтому очистка и контроль торцов остаются обязательной частью монтажа.

Разъемы, патч-корды и совместимость

Одномодовые и многомодовые системы используют знакомые форм-факторы разъемов — LC, SC и другие. Физическая совместимость корпуса разъема не означает оптическую совместимость линии.

• одномодовое и многомодовое волокно не следует смешивать в одном оптическом канале;
• патч-корды должны соответствовать типу волокна;
• полировка UPC и APC также должна соответствовать интерфейсу;
• разъемы APC и UPC нельзя соединять непосредственно между собой;
• при модернизации существующей линии необходимо проверить класс всех компонентов тракта.

Стоимость кабеля и оптических модулей

Сравнивать стоимость одномодовой и многомодовой системы только по цене кабеля неправильно. Итоговая стоимость складывается из:

• оптического кабеля;
• трансиверов;
• патч-кордов и пигтейлов;
• адаптеров, кассет и кроссов;
• монтажа и сварки;
• измерений;
• перспективы модернизации.

Для коротких соединений многомодовые SR-трансиверы часто экономически привлекательны, особенно внутри ЦОД. Одномодовая инфраструктура обеспечивает значительно больший запас по дальности и может быть выгоднее с учетом будущего развития сети. Конкретное сравнение необходимо делать по выбранным модулям и архитектуре, поскольку цены оборудования меняются.

Где используют SM и MM

Одномодовое волокно

• операторские и магистральные сети;
• FTTH и PON;
• межзданные и кампусные линии;
• протяженные промышленные сети;
• линии с высокой скоростью и большим запасом по дальности.

Многомодовое волокно

• ЦОД и серверные помещения;
• короткие магистрали внутри здания;
• локальные сети предприятия;
• соединения между коммутаторами и серверами на ограниченной дистанции;
• существующая инфраструктура OM1/OM2 и новые системы OM3/OM4/OM5.

Сравнительная таблица одномода и многомода

Примеры оптических кабелей из каталога «Анбик»

RC19 TB-ZIP-SM-9/125-04T-LSZH-IN-3,0-YEL — одномодовый OS2, 4 волокна

Одномодовый кабель 9/125 для внутренней прокладки, с плотным буферным покрытием и оболочкой LSZH. Подходит для изготовления оптических шнуров, соединений в патч-панелях и прокладки до оборудования.

Одномодовый кабель 9/125, 4 волокна, универсальный

Полностью диэлектрическая конструкция для внутренней и внешней прокладки. Может применяться в локальных сетях, стояках и кабельных каналах. Такой вариант показывает, что одномод используется не только на операторских магистралях, но и в корпоративной инфраструктуре.

RC19 TB-ZIP-MM-62.5/125-02T-OM1-LSZH-IN-3,0-OR — многомодовый OM1, 2 волокна

Многомодовый кабель класса OM1 с сердцевиной 62,5 мкм, плотным буфером и LSZH-оболочкой. Подходит для существующей многомодовой инфраструктуры соответствующего класса.

RC19 TB-ZIP-MM-50/125-02T-OM4-LSZH-IN-3,0-AQ — многомодовый OM4, 2 волокна

Современный многомодовый кабель 50/125 класса OM4 для внутренних высокоскоростных соединений. Используется для изготовления патч-кордов и организации соединений в СКС.

Многомодовый кабель 50/125 OM3, 16 волокон, бронированный, для внешней прокладки

Пример того, что многомодовое волокно применяется не только в патч-кордах. Бронированная конструкция рассчитана на внешнюю прокладку и содержит 16 волокон OM3.

Полный ассортимент представлен в разделе «Оптический кабель».

Как выбрать между одномодом и многомодом

1. Определите стандарт интерфейса. Например, конкретный Ethernet-трансивер уже задает допустимый тип волокна и дальность.
2. Уточните длину трассы. Чем больше дистанция и запас на развитие, тем чаще выбор смещается в сторону OS2.
3. Учтите существующую инфраструктуру. Если объект уже построен на OM3 или OM4, совместимость может быть важнее абстрактного преимущества другого типа.
4. Проверьте скорость сейчас и в перспективе. Новая СКС должна учитывать будущую модернизацию активного оборудования.
5. Сравните стоимость всей системы. Кабель, оптика, патч-корды, кроссы, монтаж и измерения.
6. Выберите конструкцию кабеля. Внутренняя, универсальная, внешняя, бронированная, FTTH и другие варианты выбираются отдельно от типа волокна.

Если нужен максимальный запас по расстоянию и дальнейшему развитию, OS2 часто оказывается рациональным вариантом даже на относительно коротком участке. Если задача — короткое высокоскоростное соединение внутри ЦОД с соответствующими SR-трансиверами, OM3 или OM4 может быть оптимальнее.

Типичные ошибки

• считать, что многомодовое волокно передает только «несколько независимых сигналов»;
• приписывать всем многомодовым кабелям одну максимальную скорость;
• выбирать кабель отдельно от типа трансивера;
• смешивать SM и MM в одном оптическом канале;
• смешивать OM1, OM3 и OM4 без проверки бюджета и совместимости;
• соединять APC и UPC только потому, что форм-фактор разъема совпадает;
• считать цвет оболочки единственным надежным способом определения класса волокна;
• сравнивать стоимость системы только по цене кабеля.

Заключение

Одномодовое и многомодовое волокно отличаются прежде всего оптической физикой. Малый сердечник одномода обеспечивает распространение одной основной моды и отсутствие межмодовой дисперсии, поэтому SMF подходит для очень протяженных и высокоскоростных линий. Многомодовое волокно поддерживает множество мод и оптимально работает в коротких высокоскоростных каналах, особенно в ЦОД и локальных сетях.

Правильный выбор начинается не с вопроса «что лучше», а с требований конкретной линии: стандарта передачи, длины, скорости, трансиверов, существующей инфраструктуры и планов модернизации. В каталоге «Анбик» представлены одномодовые OS2 и многомодовые OM1, OM3, OM4 кабели для внутренних, внешних и универсальных ВОЛС.
