Что такое оптический кросс и как его выбрать?
Для реализации высокоскоростного Интернета используется оптический кабель. При проводке кабеля от провайдера к пользователям, нужно создать коммутацию оборудования с помощью оптического кросса. Через него многоволоконный оптический кабель передает сигнал на оптические шнуры через пигтейлы. Пигтейл (pigtail)- это оконцованный только с одной стороны оптическим коннектором отрезок оптического волокна. Как правило, длина пигтейла не превышает 1.5 м, в большинстве случаев длина составляет 1 м, такой длины достаточно, чтобы произвести коммутация в оптическом кроссе. Кратко говоря, кроссы нужны для соединения различного сетевого оборудования и девайса друг с другом. Важно что эти соединения разъемные и их можно переключать, отключать и так далее.
Оптоволокно очень хрупкое и благодаря кроссам обеспечивается простота, надежность и удобство установки и обслуживания в будущем. В кроссах установлены пластиковые кабельные органайзеры, в которые укладывается оптический кабель, далее волокны кабеля заводят и укладывают в сплайс-кассете. Оптическое волокно кабеля и оптическое волокно пигтейла сваривают, на место сварки одевают гильзу КДЗС. КДЗС устанавливают в ложемент сплайс-кассеты – таким образом мы получаем качественное и защищенное соединение. Если пренебрегать правилами укладки оптических кабелей в кроссе, то это может привести к увеличению рассеивания оптического сигнала или потерю сигнала, что негативно скажется на качестве канала связи.
| Купить кроссы оптические в компании АНБИК |
Оптический кросс – пассивное устройство, предназначенное для организации разъёмного соединения между многоволоконным оптическим кабелем и клиентским оборудованием. Представляет собой, металлический ящик с различными отверстиями и вырезами, для размещения оптического кабеля, сплайс кассет (для укладки КДЗС), и передней панели с размещёнными на ней оптическими розетками.Оптические кроссы еще называют "оптическая коробка", "оптическая панель", "оптический шкаф" или "оптический бокс". Главное отличие от других типов коммутации оптических волокон - это их разъемность в кроссах, в отличии от сварных соединений.
Что из себя представляет оптический кросс?
Оптический кросс – это пассивный элемент волоконно-оптичекой линии связи (ВОЛС). Конструктивно - это металлическая либо пластиковая коробка с крышкой. С задней части все виды кроссов имеют отверстия для ввода ВО кабеля либо сальники, а на передней части отверстия прямоугольной, либо овальной формы для установки оптических адаптеров (тип SC, ST, FC, LC ). Внутри кросса установлены вертикальные пластиковые кабельные органайзеры и сплайс-пластина или несколькло сплайс-пластин, когда требуется иметь большие количество уровней для подсоединения шнуров. Кроссы бывают самых разных размеров, в зависимости от количества портов. Корпус может быть изготовлен в виде панели, коробки или стойки. Если оптический кросс рэковый, то его стандартный размер по ширине = 19 дюймов ( 485 мм ), существует дополнительные кронштейны-переходники для ширины 23-дюйма.
Оптический кросс представляет собой специальную коммутационную коробку, основное предназначение которой – защита мест сварки оптоволоконного кабеля. Кабель в оптическом кроссе дополнительно разваривается на розетки с применением гильз КДЗС и пигтейлов. После чего при помощи патчкордов осуществляется соединение оптического кросса и активного серверного оборудования.
Если необходимо приобрести оптический кросс в стойку, то нужно принимать во внимание, что размер кросса должен соответствовать размеру стойки. В большинстве случаев, кросс имеет размер в 19 дюймов (стандартный типоразмер для множества телекоммуникационных шкафов и стоек). Поэтому оптический кросс может быть без проблем установлен в настенный шкаф 19. Помимо этого, корпус оптического кросса может быть представлен в виде коробки.
Конструкция современных оптических кроссов в полной мере соответствует актуальным требованиям, которые предъявляются пользователя к этому типу оборудования. Основное предназначение стоечного оптического кросса заключается в его использовании в составе оборудования городских и междугородних сетей связи и передачи данных.
Независимо от конструктивного исполнения оптический кросс состоит:
- Каркас или корпус, который может быть влагозащитным или герметичным
- Элементы ввода многоволоконного ОК (сюда входят необходимые технологические отверстия в корпусе, элементы крепежа ОК, необходимые заглушки и хвостовики)
- Сплайс-кассета — элемент кросса для организации и фиксации мест сварки оптических волокон ОК и пигтейлов. В зависимости от плотности (количества вводимых волокон) количество сплайс-кассет может меняться от одной до трех
- Монтажные оптические шнуры (пигтейлы) — используются для оконечивания волокон ОК путем сплавления
- Панель коммутации с предустановленными оптическими адаптерами
В комплектацию кросса также может входить: выдвижная полка, органайзер для оптических патч-кордов, замок для надежного закрытия кросса.
Все кроссы можно разделить на два вида: стоечные и настенные.
Какие бывают оптические кроссы?
По типу установки кроссы разделяются на два вида: стоечными (стационарные и выдвижные) и настенными, Стоечные еще называют кратко ШКОС, настенные ШКОН. Коробки используются с разными портами, в зависимости от применения кросса. Для разделения по типу портов в названии добавляют ST, SC, FC, LC по типу портов.
Количество портов в кроссах варьируется в диапазоне от 4 до 144 разъемов. Выбирают в зависимости от количества оборудования. Мы рекомендуем выбирать с небольшим запасом, чтобы при покупке новых девайсов не пришлось менять и кросс.
Кроссы разделяются на выдвижные и стационарные. Выдвижные дают легко работать с кабелями, так как ее не надо вынимать и короба для работы. Но, такие кроссы стоят дороже. Стационарные дешевле, но не такие удобные в обслуживание. Особенно, если требуется регулярный доступ к устройству.
Стоечные оптические кроссы
Их еще называют рэковые кроссы или кросс оптический ШКОС. Используются для установки в современных телекоммуникационных шкафах с сетью FTTB либо HFC.
Кросс выглядит как металлический блок, с кронштейнами для крепления к стойке. С задней стороны находятся вводы для кабелей, с противоположной передней или лицевой - розетки или "гнезда", сплайс-пластина внутри. Такие кроссы выпускаются разной высоты. Высота обозначается юнитами - U (unit). 1U в метрической системе равен 44,45 см. Бывают 1U, 2U, 3U и так далее. Например, оптический кросс 19 дюймов 2U - это коробка высотой 2 уровня и шириной 19 дюймов. Кроссы, чаще всего, имеют стандартные размеры и по параметрам легко понять какой кросс надо заказать для успешной коммутации. Иногда в кроссах делают боковые отверстия для ввода оптических кабелей.
Существует категория отдельно стоящих оптических коммутационных стоек стандарта ETSI (300 мм).
Настенный оптический кросс
Используются для построения сетей PON либо FTTH. Металлическая или пластмассовая коробка, в которой также есть гнезда и точка доступа кабелей. Используются для небольших СКС с небольшим количеством пользователей или в ограниченном пространстве. Такие коробки не ставятся на пол, а вешаются на стену. Поэтому, для удобства доступа, у ШКОН-ов есть дверцы или съемные крышки, сплайс-пластины, держатели для кабелей. Настенные кроссы подразделяются по количеству портов: 4, 8, 16, 24, 32, 48, 64 и т.д. Количество портов отражается в артикуле и названии кросса. Настенные кроссы бывают с различной степенью защиты от пыли, влаги – классификация по степени IP, как правило большинство кроссов имеют степень защиты IP31 – она не указывается в названии, но если кросс имеет защиту IP 54, то это обязательно отражается в названии кросса. Их можно устанавливать как в помещении, так и на улице.

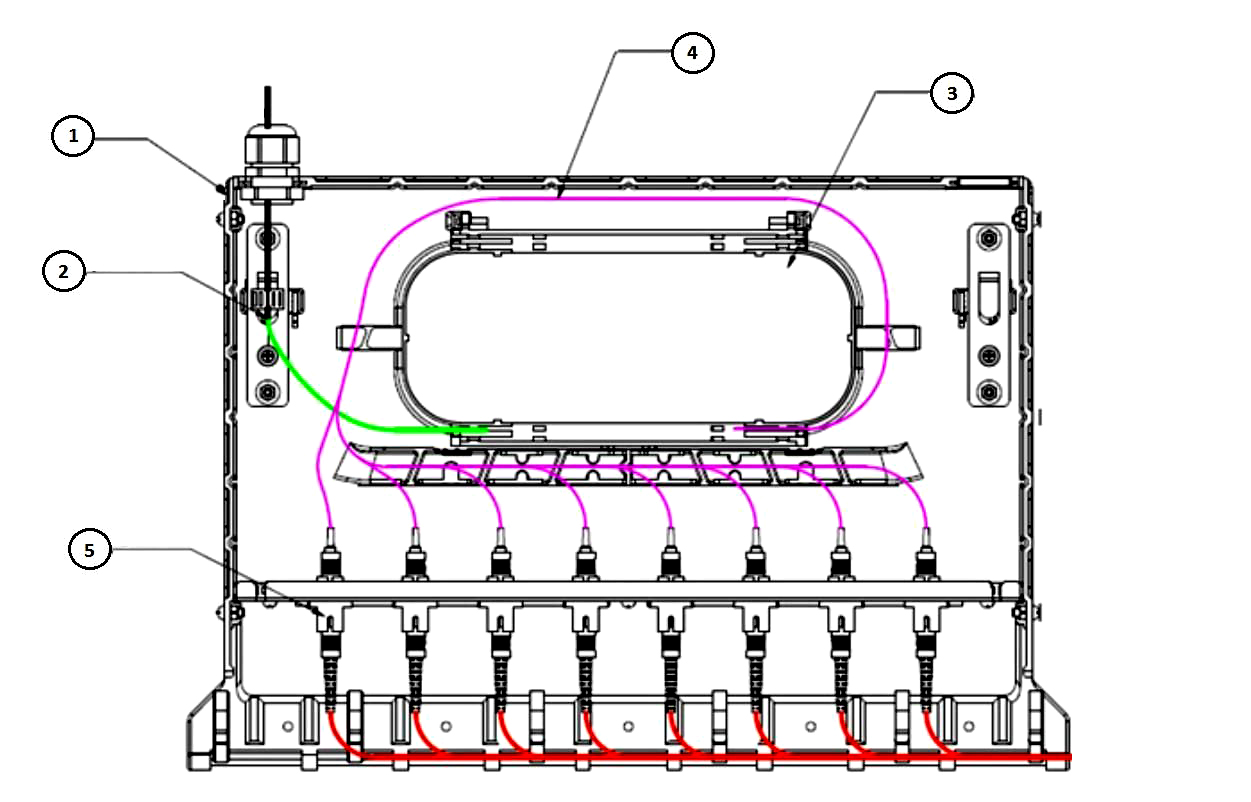

Устройство оптического кросса
В большинстве случаев, в оптические кроссы, которые выпускаются сегодня, можно подключать от 8 до 144 оптических портов. Кроме того, они содержат несколько кабельных выводов (от 2 до 8) с возможностью фиксации центрального силового элемента оптического линейного кабеля. Оптоволоконный кабель в оптическом кроссе не переживается и не перекручивается, а переводится в нужное направление.
Любое устройства кроссового типа современные производители дополнительно снабжают так называемой сплайс-кассетой, которая необходима для использования в коммутационно-распределительных приборах. К стойке оптический кросс закрепляется при помощи кронштейнов, которые можно регулировать по глубине (одно или два положения). Такой подход позволяет использовать изделия не только в серверных стойках, но и телекоммуникационных шкафах различных габаритов.
Кроме того, стоечные кроссы могут иметь модификацию с монтажным выдвижным отсеком. За счет этого значительно упрощается процесс монтажа, диагностики и обслуживания оборудования.
Адаптеры для кроссов
Сегодня распространены оптические адаптеры данных типов: LC, SC, ST и FC. Самые популярные это SC и LC. Данный тип разъемов используются в сетях FTTx, PON и HFC. Остальные используются в редких случаях. Шлифовка наконечников разделяется между UPC или APC разъемами.
Различные типы кроссов представляют собой устройства, которые отличаются по используемым адаптерам, или розеткам. Каждый корпус может быть оснащён необходимыми розетками и оптическими шнурами в соответствии с запросами клиента. Наиболее часто применяются конфигурации с адаптерами FC, SC или LC Duplex, с полировкой UPC или APC.
Для подключения оптического волокна к активному оборудованию используются монтажные оптические шнуры, которые также подбираются в зависимости от типа адаптера, установленного в кроссе. Обычно длина пигтейла составляет 1,5 метра, его диаметр равен 0,9 мм, а тип волокна может быть как одномодовым, так и многомодовым.
Действительно качественный оптический кросс будет иметь следующие преимущества:
- Наличие множества портов различного типа (SC, ST, LC, FC, MT-RJ и т.д.);
- Съемная лицевая панель;
- Прозрачные крышки сплайс-кассет;
- Стальной материал корпуса (корпус многие производители также изготавливают алюминия);
- Антикоррозийная обработка корпуса (в принципе, необязательно дополнение);
- Покрытие ударопрочной краской;
- Сменные панели для крепления адаптеров с защелками;
- Ограниченный радиус изгиба оптического волокна;
- Регулируемые кронштейны для крепления к серверной стойке по глубине;
- Возможность крепления силового элемента любого типа.
- Оптические кроссы, как правило, рассчитаны на установку в 19-23-дюймовые коммутационные стойки и шкафы. Такие кроссы принято называть рэковыми и они используются для коммутации оптического многожильного кабеля с соединительными оптическим шнурами через специальные соединительные розетки. В большинстве случаев, эти виды кросса комплектуются взаимозаменяемыми модулями разных стандартов.
Требования к оптическим кроссам
- Кромы могут быть высотой 1U-4U и рассчитаны на монтаж нескольких модулей по несколько портов различных стандартов.
- Оптический кросс в настенный серверный шкаф представляет собой коробку, которая устанавливается непосредственно на стену.
- Требования к оптическим кроссам представляют собой важные аспекты, обеспечивающие их эффективную работу и надежность.
- Во-первых, необходимо обеспечить возможность укладки запасов оптических волокон с радиусом не менее 30 мм. Это условие критически важно для сохранения целостности волокон и предотвращения их повреждений.
- Во-вторых, ввод кабеля должен быть надежным, что гарантирует стабильное соединение и защиту от внешних факторов.
- Ключевым элементом конструкции является сплайс-кассета для кабелей, что упрощает процесс соединения оптических волокон.
- Кроме того, кросс должен обеспечивать выполнение всех необходимых видов внутренней коммутации, что позволяет эффективно управлять потоками данных.
- Важно также предусмотреть возможность повторного оконечивания оптоволокна с пигтейлами, что облегчает дальнейшие работы по настройке и обслуживанию.
- Универсальный доступ при монтаже является еще одним важным требованием, так как это облегчает установку и обслуживание оборудования.
- Также следует отметить необходимость маркировки оптических кабелей, что способствует упрощению идентификации и управления ими.
- Наконец, инсталляция оборудования должна быть осуществлена с лицевым доступом, что обеспечивает удобство в обслуживании и замене компонентов.
Комплектация
В комплектацию кроссов входит сам кросс, держатели кабелей, кабельные стяжки, оптические розетки.
Автор: Технический консультант по сетевому оборудованию - Михаил Гусев
