Как протянуть кабель в гофру: практические способы, профессиональные УЗК и выбор инструмента

Прокладка кабеля в гофрированной трубе применяется в электромонтаже, телекоммуникационных и слаботочных системах. Гофра помогает организовать трассу и дополнительно защищает кабель от механических воздействий, а при необходимости позволяет упростить замену или добавление линии. На практике сложность обычно возникает не при укладке самой трубы, а на следующем этапе — когда кабель нужно протянуть через длинный канал, повороты и участки с повышенным сопротивлением.

Для этой задачи используют несколько подходов: встроенный в гофру зонд, пилотную нить, создаваемую воздушным потоком, а также профессиональные устройства затягивания кабеля — УЗК. Разберём, как работают эти способы, в каких ситуациях они уместны и какие решения можно подобрать в каталоге «Анбик».

Содержание

• Почему кабель сложно протягивать по длинной трассе
• Штатная протяжка в гофротрубе
• Пневмопротяжка: как завести пилотную нить воздушным потоком
• Когда лучше применять профессиональную УЗК
• Как устроена стеклопластиковая протяжка
• Как выбрать УЗК
• Примеры товаров из каталога «Анбик»
• Практический порядок протяжки кабеля
• Типичные ошибки при протяжке
• Вывод

Почему кабель сложно протягивать по длинной трассе

Чем длиннее канал и чем больше в нём поворотов, тем выше суммарное сопротивление движению кабеля. На усилие влияют внутренний диаметр трубы, количество и радиус изгибов, заполнение канала, состояние внутренней поверхности, масса и жёсткость самого кабеля.

На коротком прямом участке кабель иногда удаётся провести обычным зондом без дополнительного инструмента. На протяжённых трассах или при сложной геометрии полезно заранее предусмотреть технологию затяжки: не допускать лишних перегибов, оставлять доступ к концам трубы и выбирать протяжку достаточной длины.

Штатная протяжка в гофротрубе

Многие гофрированные трубы выпускаются сразу с зондом или протяжкой. Это удобное решение для новой трассы: к концу зонда присоединяют кабель и аккуратно вытягивают его с противоположной стороны. В каталоге «Анбик» представлены гофрированные и гладкие трубы ПВХ и ПНД, в том числе варианты со встроенной протяжкой.

Труба ПНД гибкая гофрированная d20 мм, лёгкая, с протяжкой, 100 м, оранжевая DKC. Труба предназначена для прокладки электрических, телефонных, компьютерных и телевизионных сетей. В карточке товара указаны внешний диаметр 20 мм, длина 100 м и наличие штатной протяжки.

Главное преимущество штатного зонда — отсутствие необходимости отдельно заводить проводник внутрь трубы. Но при большой длине, большом числе изгибов или если зонд был повреждён во время монтажа, имеет смысл использовать другой способ.

Пневмопротяжка: как завести пилотную нить воздушным потоком

Один из практических способов подготовки пустой трубы — протянуть через неё лёгкую пилотную нить при помощи воздушного потока. Для этого на конце тонкой нити делают лёгкий «поршень» из небольшого фрагмента мягкого полиэтилена или другого лёгкого материала. Элемент должен свободно проходить внутри канала, но при этом улавливать поток воздуха.

Последовательность работы

1. Убедитесь, что труба свободна, оба её конца доступны, а в канале нет кабелей, которые можно повредить.
2. Привяжите к лёгкому «поршню» тонкую пилотную нить.
3. Введите его в один конец трубы.
4. На противоположном конце создайте воздушный поток пылесосом или подходящим монтажным оборудованием.
5. После прохождения пилотной нити используйте её для протяжки более прочного шнура или непосредственно лёгкой кабельной заготовки, если условия трассы это позволяют.

Такой метод особенно удобен именно как способ быстро получить пилотный проводник в пустой трубе. Для регулярной монтажной работы, длинных трасс и каналов со сложной геометрией более предсказуемым инструментом остаётся УЗК.

Когда лучше применять профессиональную УЗК

УЗК — устройство затягивания кабеля — используют при прокладке витой пары, силовых и слаботочных кабелей через трубы, металлорукава, короба и другие каналы. В отличие от мягкой нити, стеклопластиковый пруток обладает продольной жёсткостью: его можно не только вытягивать, но и подавать вперёд по каналу.

Это особенно полезно:

• на трассах, где штатный зонд отсутствует или повреждён;
• при повторной протяжке кабеля;
• в трубах и каналах с несколькими изгибами;
• при монтаже СКС, домофонов, видеонаблюдения, сигнализации и других инженерных систем;
• когда монтажнику нужен многоразовый профессиональный инструмент.

Как устроена стеклопластиковая протяжка

В моделях RC19, представленных в «Анбик», рабочим элементом служит стеклопластиковый пруток с защитной оболочкой из износостойкого полиэтилена. На концах предусмотрены металлические наконечники. В зависимости от исполнения могут применяться жёсткие и гибкие насадки, а кабель фиксируется к наконечнику для последующей затяжки.

RC19 УЗК-4.5-50 — стеклопруток диаметром 4,5 мм, длина 50 м. Компактный вариант в бухте для монтажных задач, где не требуется крупная кассета или тележка.

Как выбрать УЗК

При выборе протяжки важно смотреть не только на длину. На практике учитываются диаметр стеклопрутка, радиус изгиба трассы, исполнение изделия и удобство хранения.

1. Длина

Протяжка должна перекрывать длину рабочего участка с запасом на подключение кабеля и манипуляции монтажника. В ассортименте «Анбик» представлены модели от компактных вариантов до решений для протяжённых трасс.

2. Диаметр стеклопрутка

Более тонкий пруток легче проходит по компактным каналам и поворотам, более крупное сечение даёт дополнительную продольную жёсткость. Выбор нужно соотносить с диаметром трубы и геометрией трассы.

3. Исполнение

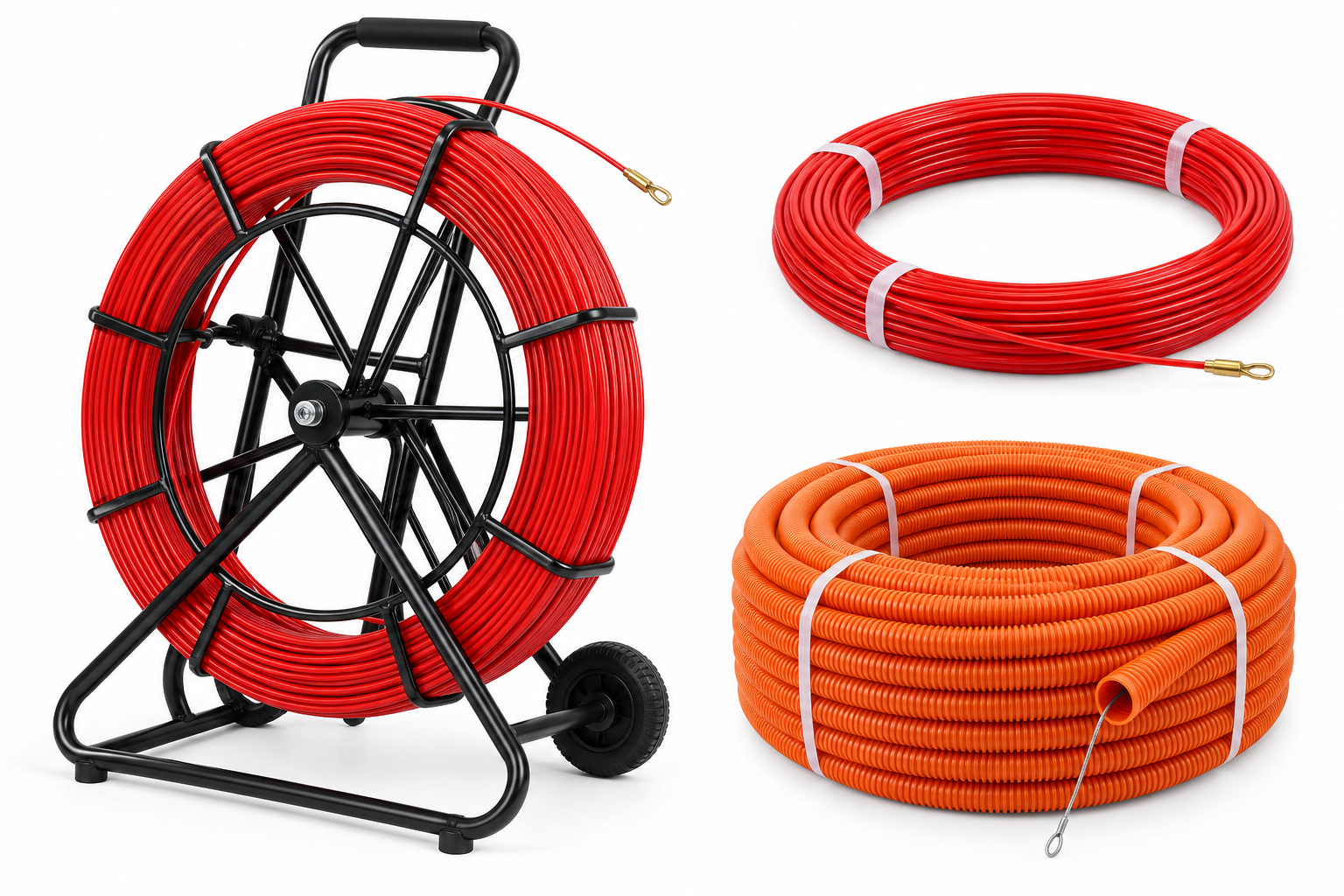

Для периодических работ удобны модели в бухте. Кассета упрощает разматывание и обратную укладку прутка. Для очень длинных протяжек применяется исполнение на тележке — инструмент легче перемещать по объекту и работать с большим запасом стеклопрутка.

Примеры товаров из каталога «Анбик»

RC19 УЗК-3.5-40к1 — 40 м в металлической кассете

RC19 УЗК-3.5-40к1 применяется для протяжки витой пары и других кабелей через трубы, металлорукава, короба и каналы. Стеклопруток диаметром 3,5 мм размещён в металлической кассете, которая вращается при выдаче и обратной намотке.

RC19 УЗК-3.5-250Т — 250 м на тележке

RC19 УЗК-3.5-250Т — решение для протяжённых кабельных трасс. В карточке товара указаны длина 250 м, диаметр стеклопрутка 3,5 мм и исполнение на тележке.

Раздел протяжек для кабеля

Посмотреть другие длины и исполнения можно в разделе «Протяжки для кабеля (УЗК)». В каталоге представлены модели в бухтах, кассетах и на тележках.

Практический порядок протяжки кабеля

1. Подготовьте трассу. До начала затяжки проверьте целостность трубы, доступность её концов и отсутствие чрезмерно резких изгибов.
2. Определите способ. Если в трубе есть исправный зонд — используйте его. Если канал пустой и требуется только завести пилотную нить, может помочь пневматический метод. Для сложных и повторяющихся работ используйте УЗК.
3. Подготовьте конец кабеля. Место соединения должно быть компактным и гладким, без выступов, которые могут зацепиться за внутреннюю поверхность трубы.
4. Не тяните рывками. Подавайте кабель плавно. На сложной трассе удобнее работать вдвоём: один человек тянет протяжку, второй контролирует подачу кабеля.
5. Контролируйте усилие. Резкий рост сопротивления обычно означает зацеп, слишком крутой изгиб или неправильное положение соединительного узла. Продолжать тянуть с чрезмерным усилием не следует.
6. Оставьте технологический запас. После завершения протяжки предусмотрите длину, необходимую для разделки и подключения кабеля.

Типичные ошибки при протяжке

• Слишком крупный узел соединения. Толстая изолента, выступающий конец провода или карабин могут зацепиться внутри гофры.
• Рывковая нагрузка. Она повышает риск повреждения кабеля, штатного зонда или наконечника.
• Неправильный выбор длины УЗК. Слишком короткий стеклопруток не позволит пройти всю трассу.
• Попытка силой пройти резкий поворот. Лучше проверить геометрию канала и устранить причину сопротивления.
• Отсутствие запаса по внутреннему пространству трубы. Чем плотнее заполнен канал, тем сложнее последующая замена или добавление кабеля.

Вывод

Для короткой новой трассы часто достаточно гофротрубы со штатной протяжкой. Если зонд отсутствует, в пустом канале можно быстро создать пилотную нить воздушным потоком. Для профессионального монтажа, повторных работ, сложных поворотов и длинных трасс рациональнее применять УЗК подходящей длины и конструкции.

В интернет-магазине «Анбик» можно подобрать гофрированные трубы ПВХ и ПНД, в том числе варианты с протяжкой, а также УЗК для протяжки кабеля различной длины и исполнения.
