Условно-графические обозначения, применяемые при построении электрических схем
Обозначения общего применения
Обозначения рода тока и напряжения
| Содержание обозначения | Символ |
| Постоянный ток |
 |
| Полярность постоянного тока: |
| положительная |
 |
| отрицательная |
 |
| Линия постоянного тока: |
| двухпроводная напряжением 110 В |
 |
| 3-проводная, включая средний провод, напряжением 110 В между каждым внешним проводником и средним проводом 220 В — между внешними проводниками |
 |
| Переменный ток: |
| общее обозначение (допускается справа от обозначения указывать величину частоты) |
 |
| 3-фазный частотой 50 Гц |
 |
| 3-фазный частотой 50 Гц и напряжением 220 В |
 |
| 3-фазный частотой 50 Гц, напряжением 220/380 В, 4-проводная линия (три провода, нейтраль) |
 |
| 3-фазный частотой 50 Гц, напряжением 220/380 В, 5-проводная линия (три провода фаз, нейтраль, один провод — защитного заземления) |
 |
| 3-фазный частотой 50 Гц, напряжением 220/380 В, 4-проводная линия (три провода фаз, один провод — защитного заземления, выполняющий функцию нейтрали) |
 |
| Частоты переменного тока: |
| промышленные |
 |
| звуковые |
 |
| ультразвуковые и радиочастоты |
 |
| сверхвысокие |
 |
| Постоянный и переменный ток |
 |
| Пульсирующий ток |
 |
| Содержание обозначения | Символ |
| Импульс: |
| прямоугольный положительный |
 |
| прямоугольный отрицательный |
 |
| трапецеидальный |
 |
| с крутым спадом |
 |
| с крутым фронтом |
 |
| двуполярный |
 |
| остроугольный положительный |
 |
| остроугольный отрицательный |
 |
| остроугольный с экспоненциальным спадом |
 |
| пилообразный с линейный нарастанием |
 |
| пилообразный с линейным спадом |
 |

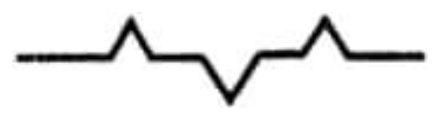

| гармонический |
 |
| ступенчатый |
 |
| высокой частоты (радиоимпульс) |
 |
| переменного тока |
 |
| искаженный |
 |
Обозначения сигналов
| Содержание обозначения | Символ |
| Сигнал: |
| аналоговый |
 |
| цифровой |
 |
| Перепад уровня сигнала: |
| положительный |
 |
| отрицательный |
 |
| Уровень сигнала: |
| Высокий |
 |
| низкий |
 |
Обозначение видов модуляции
| Содержание обозначения | Символ |
| Модуляция: |
| амплитудная |
 |
| частотная |
 |
| фазовая |
 |

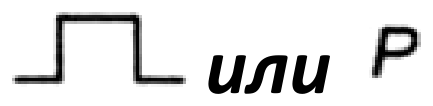

| импульсная |
 |
| фазово-импульсная |
 |
| частотно-импульсная |
 |
| амплитудно-импульсная |
 |

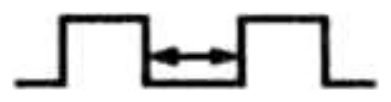

| время-импульсная |
 |
| широтно-импульсная |
 |
| кодово-импульсная |
 |
Обозначение проявлений реакций при
достижении определенных величин
| Содержание обозначения | Символ |
| Срабатывание: |
| когда действительное значение выше номинального |
 |
| когда действительное значение ниже номинального |
 |
| когда действительное значение ниже или выше номинального |
 |
| когда действительное значение равно номинальному |
 |
| когда действительное значение равно 0 |
 |
| когда действительное значение приближено к 0 |
 |
| при максимальном токе |
 |
| при минимальном токе |
 |
| при прерывании определенного значения тока |
 |
| при обратном токе |
 |
| при максимальном напряжении |
 |
Обозначение прочих квалифицирующих символов
| Содержание обозначения | Символ или фрагмент схемы |
| Усиление |
 |
| Суммирование |
 |
| Сопротивление: |
| активное |
 |
| реактивное |
 |
| полное |
 |
| Постоянный магнит |
 |
| Подогреватель |
 |
| Идеальный источник: |
| тока |
 |
| напряжения |
 |
| Идеальный гиратор |
 |
Обозначение заземления
| Содержание обозначения | Символ или фрагмент схемы |
| Заземление: |
| общее обозначение |
 |
| бесшумное (чистое) |
 |
| защитное |
 |
| Электрическое соединение с корпусом (массой) |
 |
| Эквипотенциальность |
 |
Электрические связи, провода, кабели и шины
| Содержание обозначения | Символ или фрагмент схемы |

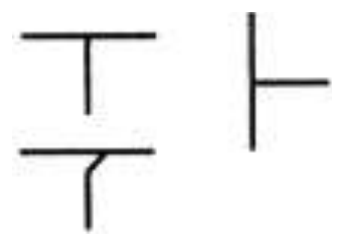

| Графическое разветвление (слияние) линий групповой связи |
 |
| Графический излом и пересечение линий связи, электрически не соединенных проводов (кабелей, шин): |
| под углом 90 |
 |
| под углом 135 |
 |
| пересечение |
 |
| пересечение с линией, имеющей И излом под углом 135 |
 |
| Линия электрической связи с ответвлениями: |
| с одним |
 |
| с двумя |
 |
| ответвления под углом, кратным 45 |
 |

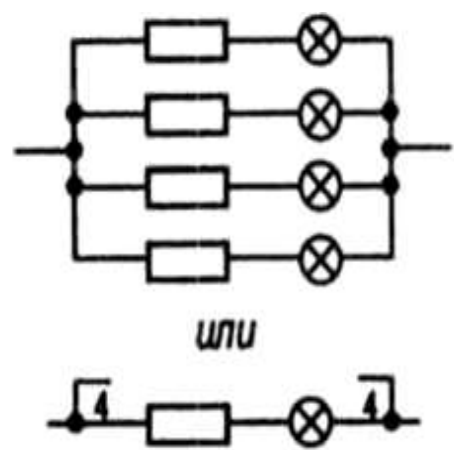

| с ответвлениями в несколько параллельных идентичных цепей (внутри обозначения указывают общее количество параллельных цепей, включая изображенную цепь, например, верхнее изображение соответствует нижнему) |
 |
| Линия электрической связи, графически сливаемые и расположенные: |
| вертикально |
 |
| горизонтально |
 |
| Обрыв линии электрической связи |
 |
| Шина: |
| общее обозначение |
 |
| ответвление шины |
 |
| графически пересекающаяся и электрически не соединенная |
 |
| отводы от шины |
 |
| Группа проводов, подключенных к одной точке электрического соединения: |
| четыре провода |
 |
| более четырех проводов |
 |
Продолжение таблицы В.1
| Экранированная линия электрической связи: |
| общее обозначение; допускается обозначение экранирования показывать не по всей длине, а на отдельных участках |
 |
| частично экранированная |
 |
| с ответвлениями |
 |
| с ответвлениями от экрана |
 |
| Группа индивидуально экранированных линий электрической связи, имеющих общее функциональное назначение: |

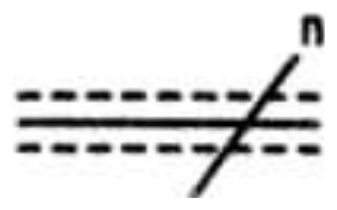

| каждая линия в группе п экранирована |
 |
| каждая линия в группе п экранирована и имеет ответвления |
 |
| в общем экране, например, шесть линий электрической связи, изображенные однолинейно и многолинейно |
 |
| четыре линии в группе находятся в общем экране |
 |
| соединение экрана с корпусом или землей |
 |
| Экранированный провод или кабель с отводом на землю: |
| от конца экрана |
 |
| от промежуточной точки экрана |
 |
| Коаксиальный кабель: |
| общее обозначение |
 |

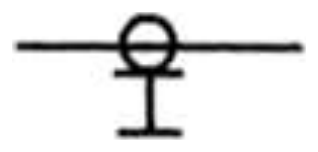

| соединенный с корпусом |
 |

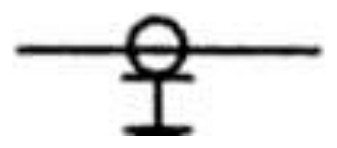

| заземленный |
 |

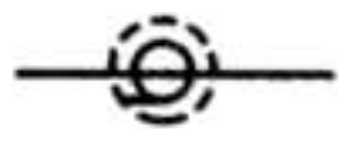

| экранированный (если коаксиальная структура не продолжается, то касательная к окружности направлена в сторону изображения коаксиальной структуры) |
 |
Резисторы
| Содержание обозначения | Символ или фрагмент схемы |
| Резистор постоянный: |
| общее обозначение |
 |
| обозначение с описанием максимальной мощности рассеивания: |
| 0,05 Вт |
 |
| 0,125 Вт |
 |
| 0,25 Вт |
 |
| 0,5 Вт |
 |
| 1 Вт |
 |
| 2 Вт |
 |
| 5 Вт |
 |
| 10 Вт (на самом деле такого обозначения в ГОСТе нет, но в схемах часто встречается) |
 |
| Резистор постоянный с дополнительными отводами: |
| с одним симметричным |
 |
| с одним несимметричным |
 |
| с двумя |
 |
Продолжение таблицы В.2
| с шестью (при более двух дополнительных отводах обозначение увеличивают в длину) |
 |
| шунт измерительный |
 |
| Резистор переменный: |
| общее обозначение |
 |

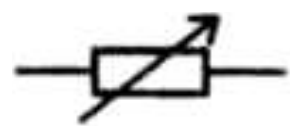

| при реостатном включении |
 |
| нелинейным регулированием |
 |
| с разомкнутой позицией и ступенчатым регулированием |
 |
| с дополнительными отводами |
 |
| с несколькими подвижными контактами, например, с двумя механически не связанными |
 |
| с несколькими подвижными контактами, механически связанными |
 |

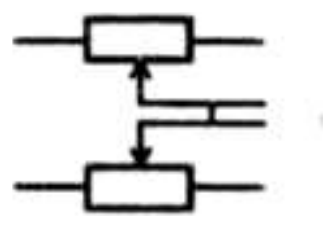

| сдвоенный резистор с указанием вида регулирования: |
 |
| — плавное |
 |
| — ступенчатое |
 |
| — с логарифмической характеристикой |
 |

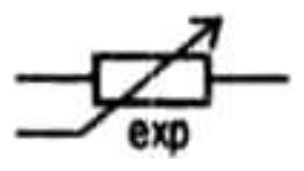

| — с экспоненциальной характеристикой |
 |
| — регулирование с помощью двигателя |
 |

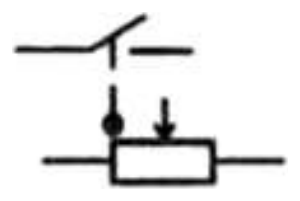

| с замыкающим контактом |
 |
| Резистор подстроенный: |

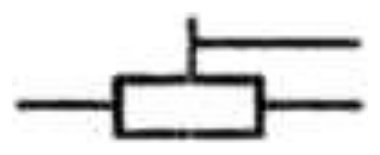

| общее обозначение |
 |
| нелинейный |
 |
| Терморезистор (термистор): |

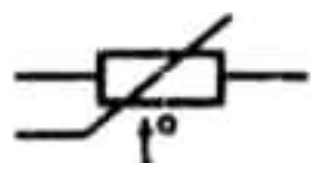

| прямого подогрева с положительным температурным коэффициентом |
 |
| прямого подогрева с отрицательным температурным коэффициентом |
 |

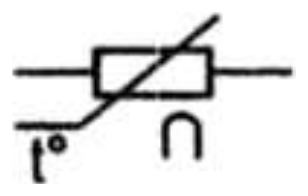

| косвенного подогрева |
 |

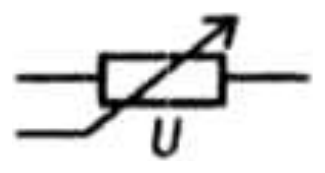

| Варистор |
 |
Конденсаторы
| Содержание обозначения | Символ или фрагмент схемы |
| Конденсатор постоянной емкости: |
| общее обозначение |
 |
| с обозначенным внешним электродом |
 |
| электролитический поляризованный |
 |
| электролитический неполяризованный |
 |
| проходной |
 |
| опорный (нижняя обкладка соединена с корпусом прибора) |
 |
| с последовательным собственным резистором |
 |

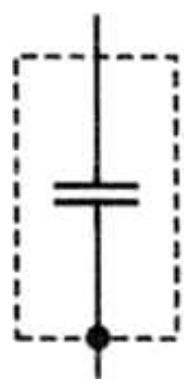

| в экранизированном корпусе с одной обкладкой, соединенной с корпусом |
 |

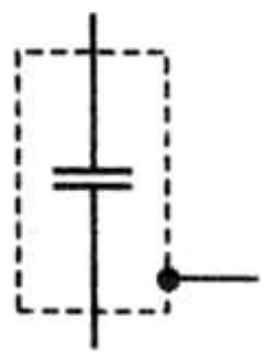

| с выводом от корпуса |
 |
| Конденсатор переменной емкости: |
| общее обозначение |
 |

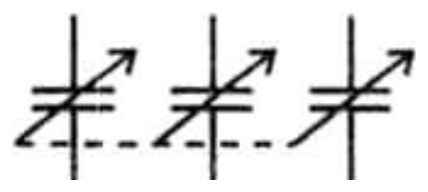

| трехсекционный |
 |
| подстроечный |
 |
Общие обозначения обмоток и магнитопроводов
| Содержание обозначения | Символ или фрагмент схемы |
| Обмотка: |
| общее обозначение |
 |
| управления |
 |
| рабочая |
 |
| магнитного усилителя (начало обмотки обозначают точкой) |
 |
| первичная обмотка трансформатора тока |
 |
| Магнитопровод: |
| ферромагнитный |
 |
| из немагнитного материала, например, медный (указывают химический символ материала) |
 |
| ферромагнитный с воздушным зазором |
 |
| магнитоэлектрический |
 |
| Ферритовый |
 |
Катушки индуктивности и дроссели
| Содержание обозначения | Символ или фрагмент схемы |
| Катушка индуктивности: |
| с магнитодиэлектрическим магнитопроводом |
 |
| с медным магнитопроводом |
 |
| подстраиваемая магнитодиэлектрическим магнитопроводом |
 |
| с отводами |
 |
| со скользящими контактами (например, с двумя) |
 |
| Дроссель: |
| с ферромагнитным магнитопроводом |
 |
| 3-фазного тока с соединением обмоток в звезду (однолинейная, многолинейная, развернутая форма) |
 |
| Содержание обозначения | Символ или фрагмент схемы |
| Трансформатор 1-фазный двухобмоточный: |
| общее обозначение |
 |

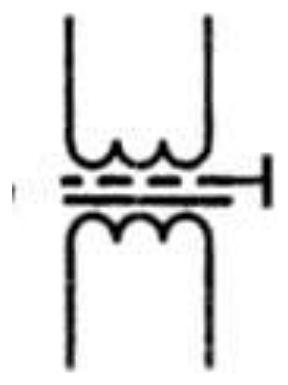

| с ферромагнитным сердечником и I электростатическим экраном между обмотками |
 |
| с отводом от средней точки одной обмотки (дифференциальный) |
 |
| с переменной связью |
 |
| со ступенчатым регулированием |
 |
| 1-фазный автотрансформатор с ферромагнитным магнитопроводом: |
| общее назначение |
 |
| с регулированием напряжения |
 |
Диоды
| Содержание обозначения | Символ или фрагмент схемы |
| Диод: |
| общее обозначение |
 |
| туннельный |
 |
| обращенный |
 |
| стабилитрон (диод лавинный выпрямительный) односторонний |
 |
| стабилитрон (диод выпрямительный лавинный) двусторонний |
 |
| теплоэлектрический |
 |
| варикап |
 |
| двунаправленный |
 |
| диод Шоттки |
 |
| Тиристор: |
| диодный, запираемый в обратном направлении |
 |
| диодный, проводящий в обратном направлении |
 |
| диодный симметричный |
 |
| триодный, общее обозначение |
 |
Транзисторы
| Содержание обозначения | Символ или фрагмент схемы |
| Транзистор с р-п переходом: |
| типа p-n-p |
 |
| типа p-n-p с выводом от внутреннего экрана |
 |
| типа n-p-n с коллектором, электрически соединенным с корпусом |
 |
| однопереходный с n-базой |
 |
| однопереходный с p-базой |
 |
| типа p-n-p с двухбазовый |
 |
| типа pnip |
 |
| типа pnin с выводом от i-области |
 |

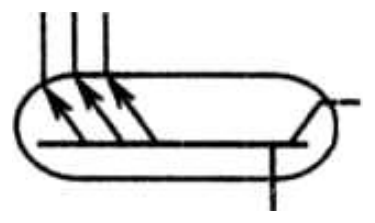

| многоэмиттерный типа n-p-n |
 |
| Полевой транзистор: |
| с каналом n-типа |
 |
| с каналом p-типа |
 |
Фоточувствительные, излучающие и прочие приборы
| Содержание обозначения | Символ или фрагмент схемы |
| Фоточувствительные и излучающие приборы: |
| фоторезистор, общее обозначение |
 |
| фоторезистор дифференциальный |
 |
| фотодиод |
 |
| фототиристор диодный |
 |
| фототранзистор типа р-п-р или п-р-п |
 |
| фотоэлемент солнечный |
 |

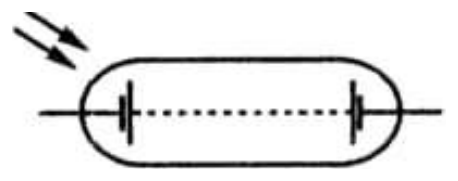

| солнечная батарея (фотобатарея) |
 |
| светодиод |
 |
| датчик Холла |
 |
| Оптоэлектронные приборы: |

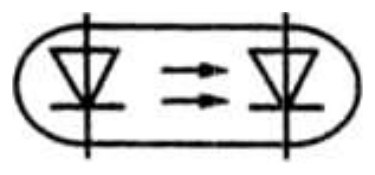

| оптрон диодный |
 |

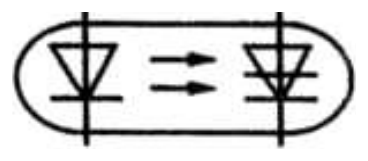

| оптрон тиристорный |
 |
Примеры обозначения элементов цифровой техники
| Содержание обозначения | Символ или фрагмент схемы |

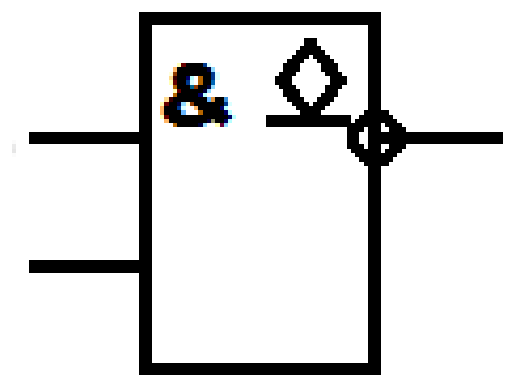

| И-НЕ с открытым коллекторным выходом |
 |

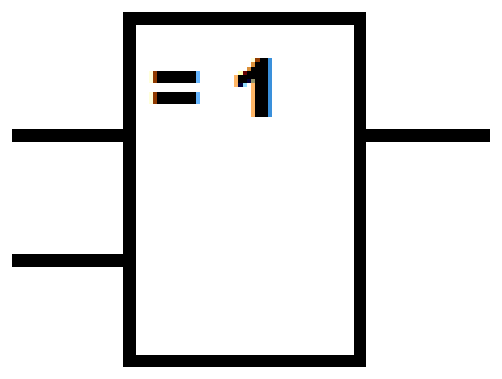

| Исключающее ИЛИ |
 |

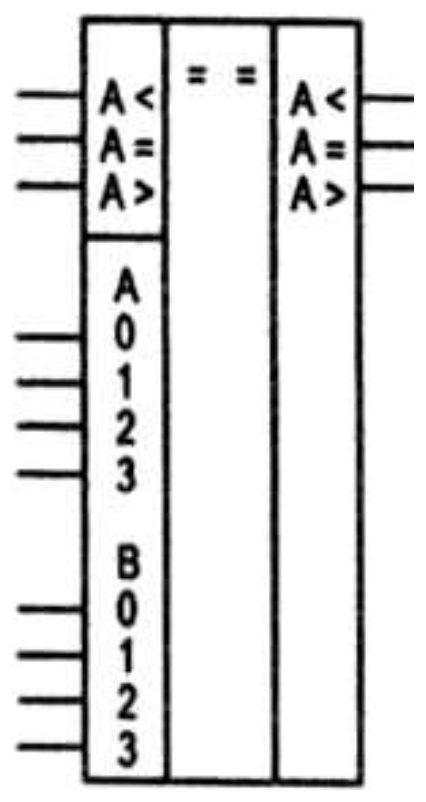

| Схема сравнения двух чисел |
 |

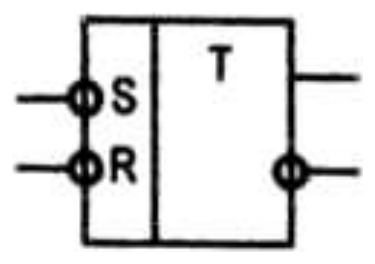

| RS-тригер |
 |

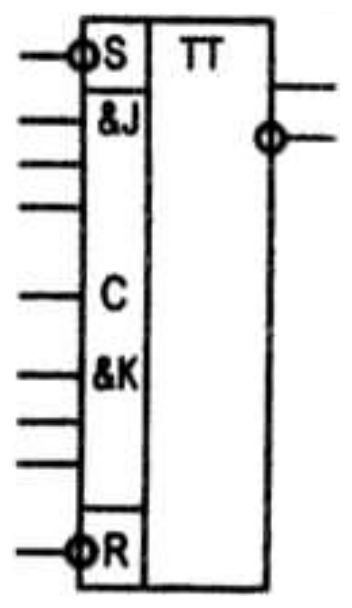

| JK-тригер |
 |

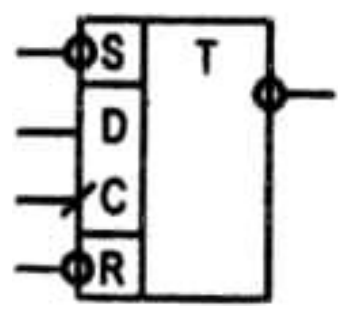

| D-тригер |
 |

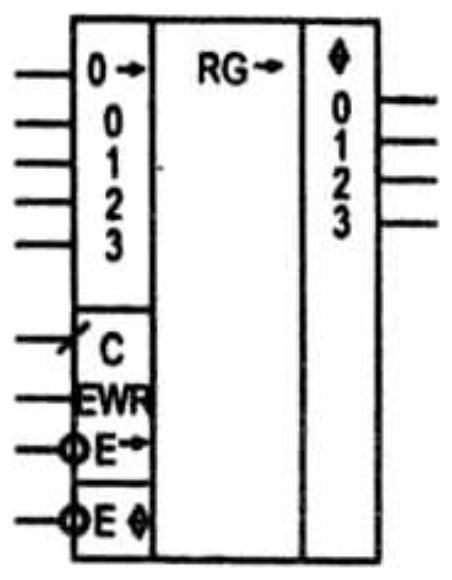

| Регистр сдвига |
 |
| |
 |
| |
|

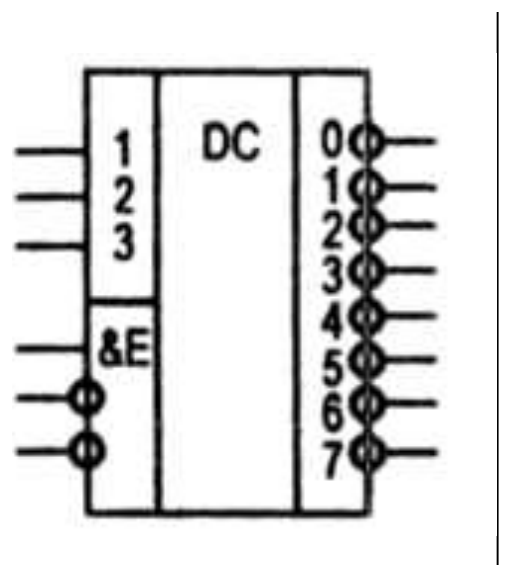

| дешифратор |
|
| |
|
| |
 |
| |
|
| |
|

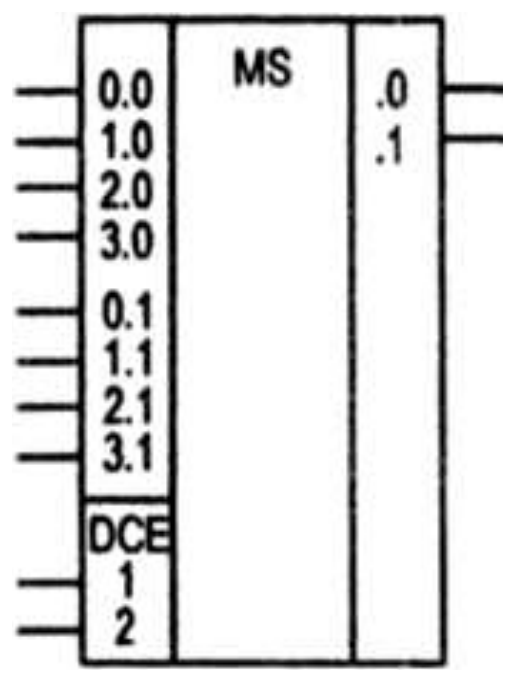

| селектор-мультиплексор |
|
| |
|
| |
 |
| |
|
| |
|

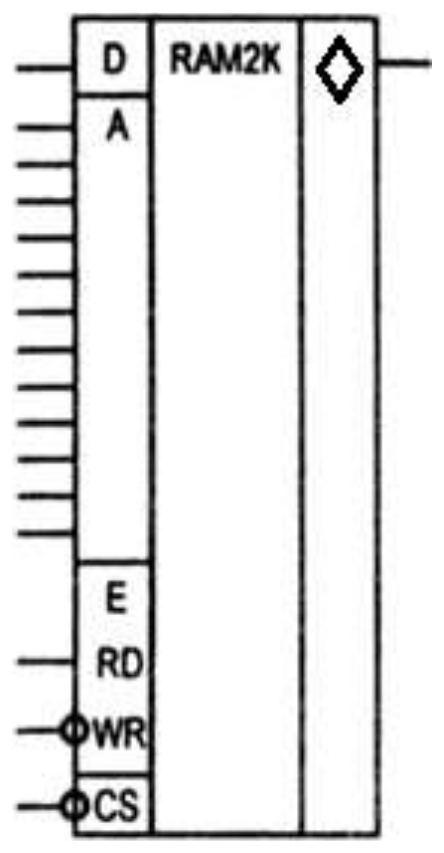

| оперативное запоминающее устройство |
|
| |
|
| Элементы цифровой техники |

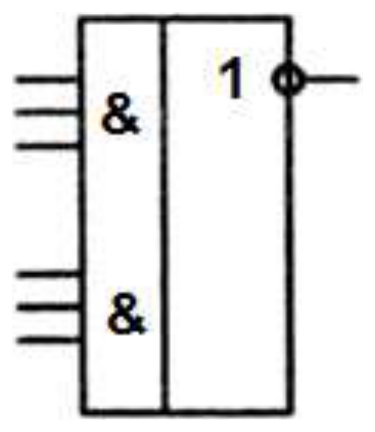

| И-ИЛИ-НЕ |
 |
Примеры обозначения аналоговых элементов
| |
 |
| Содержание обозначения | |
| |
 |
| |
|
| Усилитель: |
| |
 |
| общее обозначение |
|
| |
|
| |
 |
| операционный |
|
| |
|
| |
 |

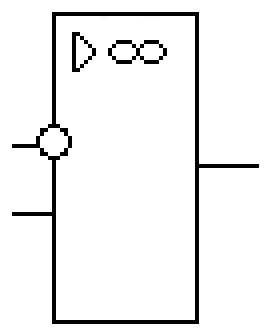

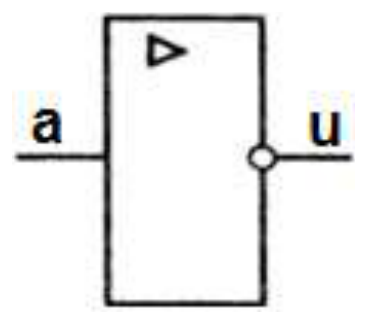

| инвертирующий |
|
| |
|
| |
 |

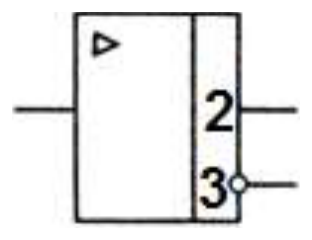

| с двумя выходами |
|
| |
|
| |
 |

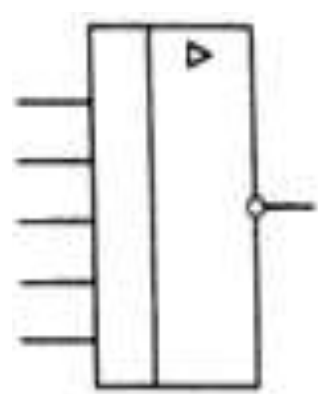

| суммирующий |
|
| |
|
| |
 |

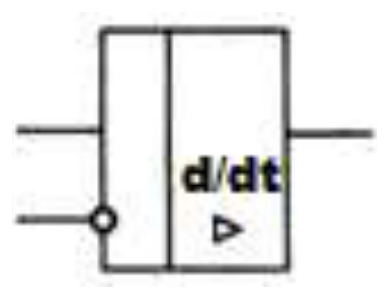

| дифференцирующий |
|
| |
|
| |
|
| |
 |

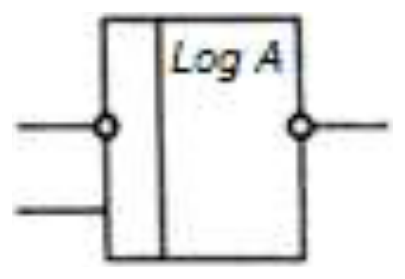

| логарифмирующий |
|
| |
|
| |
 |

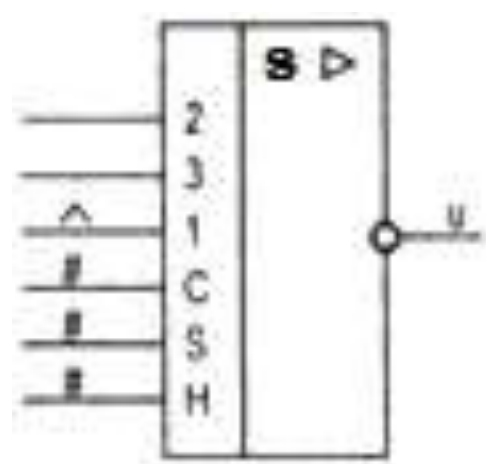

| интегрирующий |
|
| <<>> |
|
| |
|
| Преобразователь: |
| |
| |
 |

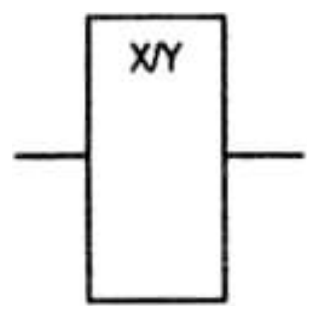

| сигналов, общее обозначение |
|
| |
|
| |
 |

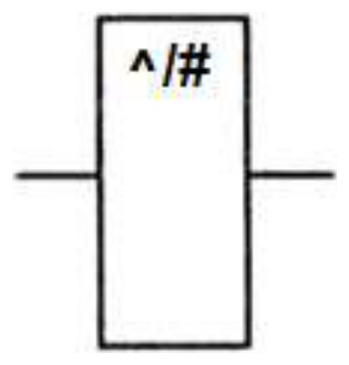

| аналогово-цифровой |
|
| |
|
| |
 |

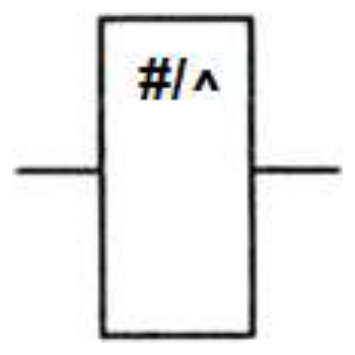

| цифро-аналоговый |
|
| |
|
| |
 |

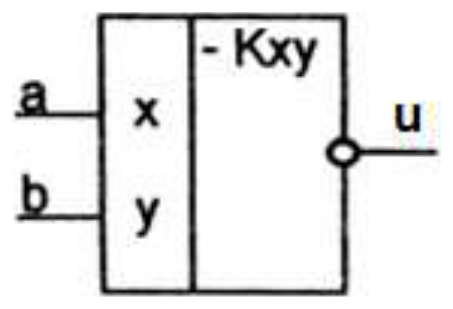

| Перемножитель |
|
| |
|
| |
|
| |
 |

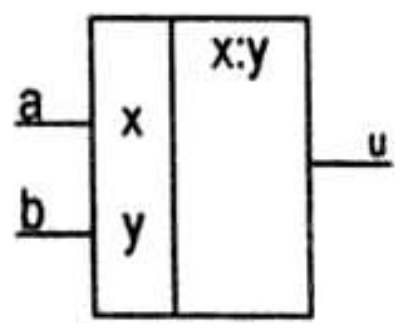

| Делитель |
|
| |
|
Предохранители, используемые в электрических схемах для защиты устройств от коротких замыканий и перегрузок по току
| Содержание обозначения | Символ или фрагмент схемы |
| Плавкий предохранитель: |
| общее обозначение |
 |
| Предохранитель с сигнализирующим устройством: |
| с самостоятельной цепью сигнализации |
 |

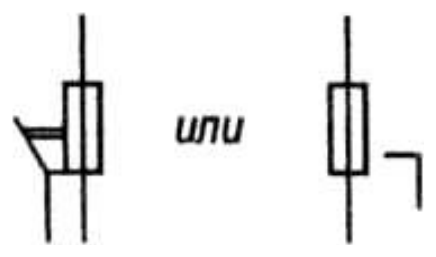

| с общей цепью сигнализации |
 |
| без указания цепи сигнализации |
 |
Приборы звуковой сигнализации
| Содержание обозначения | Символ или фрагмент схемы |
| общее обозначение |
 |
| постоянного тока |
 |
| переменного тока |
 |
| одноударный (гонг) |
 |
| Сигнальные элементы: |

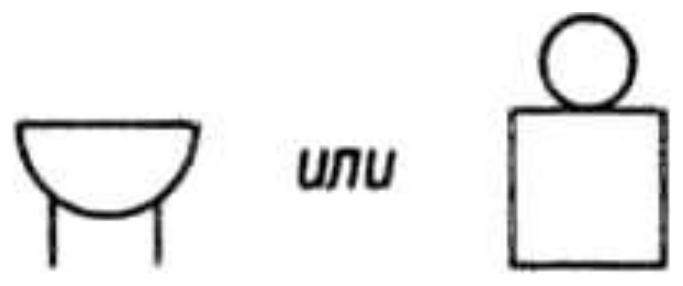

| зуммер |
 |
| Микрофон: |
| общее обозначение |
 |
| симметричный |
 |
| угольный |
 |
| электродинамический |
 |
| электростатический |
 |
| электромагнитный стереофонический |
 |
| микротелефон |
 |
| Телефон: |
| общее обозначение общее обозначение |
 |
| электромагнитный |
 |
| головной |
 |
| Громкоговоритель: |
| общее обозначение |
 |
| с регулируемой громкостью |
 |
| громкоговоритель- микрофон |
 |
| Головка: |
| общее обозначение |
 |
Обозначение элементов антенн
| Содержание обозначения | Символ или фрагмент схемы |
| Тип поляризации: |
| линейная горизонтальная |
 |
| линейная вертикальная |
 |
| Общее обозначение антенн |
| несимметричная |
 |
| симметричная |
 |
| радиогониометрическая (радиомаяк) |
 |
Разновидности антенн и антенных устройств
| Содержание обозначения | Символ или фрагмент схемы |
| Антенна |
| Т-образная |
 |
| Г-образная |
 |
| наклонная шестилучевая |
 |

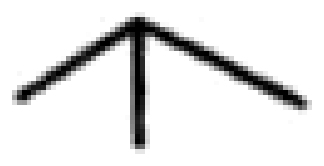

| зонтичная |
 |
| пассивная радиорелейная |
 |
| рамочная балансная |
 |

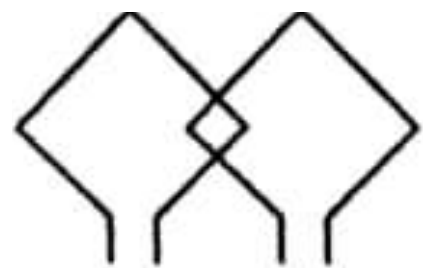

| рамочная пересекающаяся |
 |
| Вибратор: |

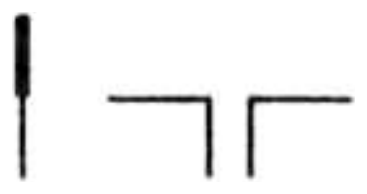

| несимметричный и симметричный |
 |
| петлевой |
 |
| Синфазная антенна: |

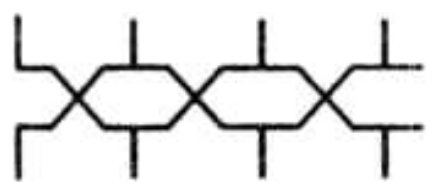

| из симметричных вибраторов |
 |

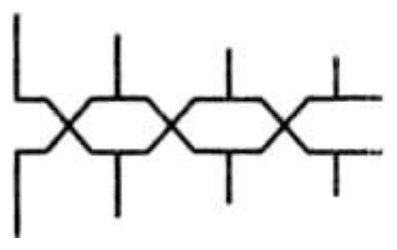

| с логарифмической периодической структурой; |
 |

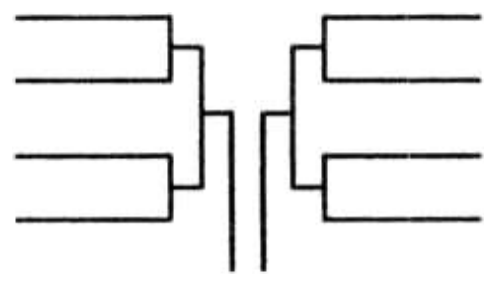

| диапазонная |
 |
| Антенна бегущей волны |
 |
| Антенна щелевая: |
| с продольными щелями, питаемая коаксиальной линией с одного конца |
 |
| с поперечными щелями, питаемая волноводом в центре |
 |
| Спиральная антенна: |
| с экраном, питаемая коаксиальной линией |
 |
| спирально-рупорная |
 |
| Поляризационный фильтр |
 |
| Рефлектор: |
| стержневой или плоский |
 |
| криволинейный (сфера, параболоид) |
 |
| уголковый |
 |
| плоскопараболический |
 |
| Преобразователь поляризации с рефлектором: |
| плоским |
 |

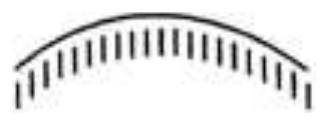

| криволинейным |
 |
| Линза (обозначение должно упрощенно воспроизводить форму линзы): |

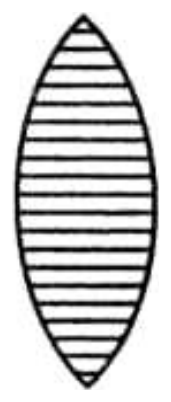

| металлопластичная |
 |

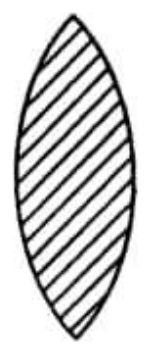

| диэлектрическая |
 |
| Линия сверхвысокой волны |
 |
| Поглощающее покрытие |
 |
Обозначение радиостанций
| Содержание обозначения | Символ или фрагмент схемы |
| Радиостанция: |
| общее обозначение |
 |
| передающая |
 |
| приемная |
 |
| пассивная (станция радиорелейная) |
 |
| космическая |
 |
| космическая пассивная |
 |
| космическая активная |
 |
| наземная космического назначения |
 |
| радиорелейная с приемом и передачей на разных частотах |
 |

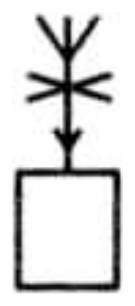

| пеленгующая |
 |

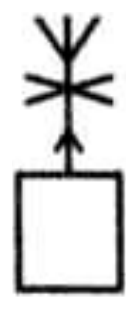

| радиомаяк |
 |
Общие обозначения устройств связи
| Содержание обозначения | Символ или фрагмент схемы |
| Устройство: |
| записывающее и воспроизводящее |
 |
| линейное оконечное |
 |
| Генератор |
 |
| Преобразователь |
 |
| Усилитель |
 |
| Фильтр |
 |
| Выравниватель (корректор) искажения |
 |
| Модулятор, демодулятор, дискриминатор: |
| общее обозначение |
 |
| Аттенюатор: |

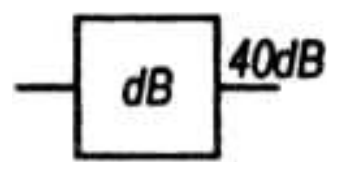

| с постоянным затуханием (указывают величину затухания) |
 |
| с регулируемым затуханием |
 |

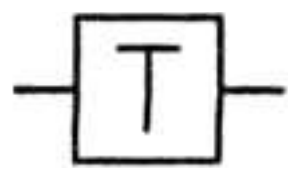

| несимметричный типа Т |
 |
| симметричный типа H |
 |
| симметричный типа X |
 |
| несимметричный типа П |
 |
| симметричный типа О |
 |
| Дифференциальная система: |
| симметричная |
 |
| несимметричная |
 |
| Балансный контур |
 |
| Искусственная линия |
 |
Примеры применения символов схем
| Символ или фрагмент схемы | Содержание обозначения |
| Символы схем Основные символы данных |
 |
Запоминаемые данные (символ отображает хранимые данные в виде, пригодном для обработки; носитель данных не определ?н) |
| Специфические символы данных |
 |
Оперативное запоминающее устройство (ОЗУ) (отображает данные, хранящиеся в ОЗУ) |
 |
Запоминающее устройство с последовательным доступом (символ отображает данные, хранящиеся в ЗУ с последовательным доступом) |
 |
Запоминающее устройство с прямым доступом (символ отображает данные, хранящиеся в ЗУ с прямым доступом) |
 |
Документ (символ отображает данные, представленные на носителе в удобочитаемой форме) |
 |
Карта (символ отображает данные, представленные на носителе в виде карты) |
 |
Бумажная лента (символ отображает данные, представленные на носителе в виде бумажной ленты) |
 |
Дисплей (символ отображает данные, представленные в человекочитаемой форме на носителе в виде отображающего устройства |
| Основные символы процесса |
 |
Процесс (символ отображает функцию обработки данных любого вида) |
| Спецефические символы процесса |
 |
Ручная операция (символ отображает любой процесс, выполняемый человеком) |
 |
Подготовка (символ отображает модификацию команды или группы команд с целью воздействия на некоторую последующую функцию) |
 |
Решение (символ отображает решение или функцию переключательного типа, имеющую один вход и ряд альтернативных выходов, один и только один из которых может быть активизирован после вычисления условий, определ?нных внутри этого символа) |
 |
Параллельные действия (символ отображает синхронизацию двух и более параллельных операций) |
 |

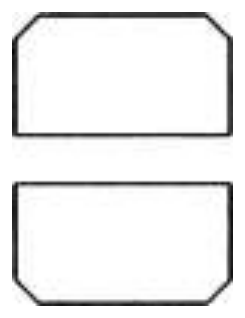

Граница цикла (сим вол, состоящий из двух тетей, отображает начало и конец цикла. Обе части символа имеют один и тот же идентификатор. Условия для инициализации, приращения, завершения и т.д. помещаются внутри символа в начале или в конце в зависимости от расположения операции, проверяющей условие) |
| Основной символ линий |
 |
Линия (символ отображает поток данных или управления) |
| Спецефические символы линий |
 |
Передача управления (символ отображает непосредственную передачу управления от одного процесса к другому, иногда с возможностью прямого возвращения к инициирующему процессу после того, как инициированный процесс завершит свои функции. Тип передачи управления должен быть назван внутри символа, например запрос, вызов, событие) |
 |
Канал связи (символ отображает передачу данных по каналу связи) |
 |
Пунктирная линия (символ отображает альтернативную связь между двумя или более символами. Кроме того, символ используют для обведения аннотированного участка) |
| Специальные символы |
 |
Соединитель (символ отображает выход в часть схемы и вход из другой части этой схемы и используется для обрыва линии и продолжения е? в другом месте. Соответствующие символы-соиденители должны содержать одно и то же обозначение) |
 |
терминатор (символ отображает выход внешнюю среду и вход из внешней среды, например напало или конец программы, внешнее использование и источник или пункт назначения данных) |
 |

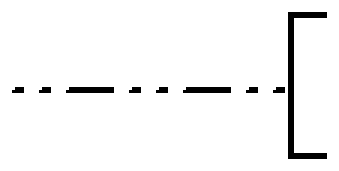

Комментарий (символ используют для добавления описательных комментариев или пояснительных записей Пунктирные линии В символе комментария связаны с соответствующим символом или могут обводить группу символов. Текст комментариев или примечаний должен быть помещ?н около ограничивающей фигуры) |
 |

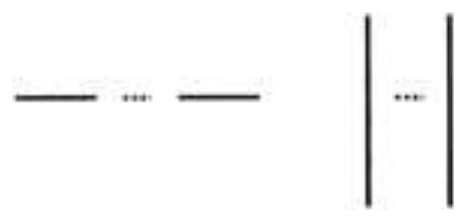

Пропуск (символ - три точки - используют в схемах для отображения пропуска символа или группы символов, в которых не определены ни тип, ни число символов. Символ используют только в символах линии или между ними. Он применяется главным образом в схемах, изображающих общие решения с неизвестным числом повторений) |
| Фрагменты схем |
 |

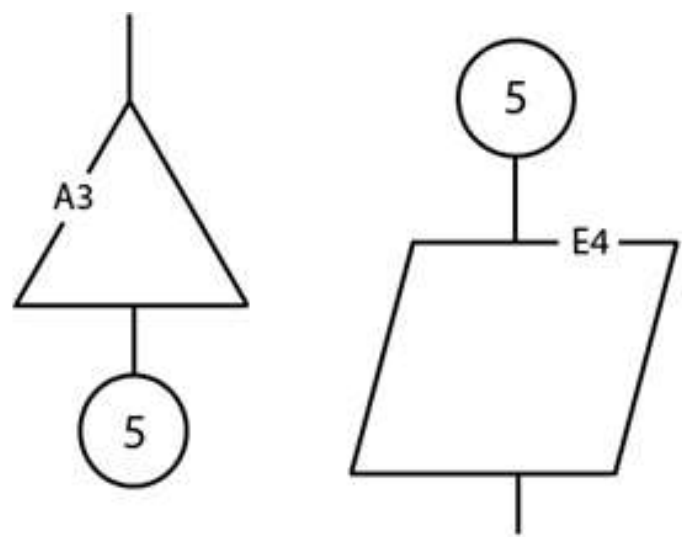

- цифры |
 |
Линии потока |
 |
Параллельные действия: - начало |
 |
- конец |
 |

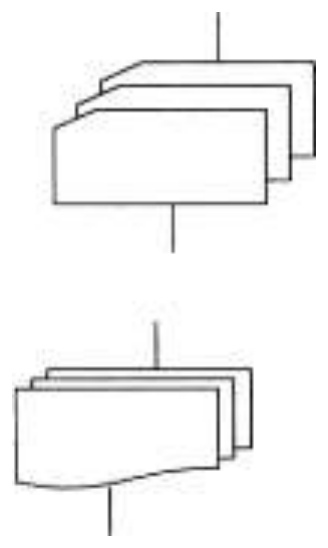

Повторяющееся представление (компактное представление множества символов одинакового вида): - карты - документы |
