Cерверная комната для компаний малого бизнеса: оборудование, требования

Содержание:

Основные цели организовать правильную серверную комнату:

Специализированное пространство для размещения вычислительной и телекоммуникационной техники часто именуют серверной, аппаратной или серверным помещением. Это критически важный объект инфраструктуры, чье проектирование требует предварительного анализа задач и масштабов деятельности организации.

На этапе планирования крайне важно четко сформулировать цели. От них напрямую зависит конфигурация будущего узла: будет ли это компактный бокс с единственной стойкой или полноценная функциональная зона, оснащенная системами прецизионного кондиционирования, принудительной вентиляции и множеством серверных шкафов.

Грамотная организация такого пространства преследует несколько фундаментальных целей:

  • Во-первых, централизация всех аппаратных ресурсов в одной точке значительно упрощает процесс эксплуатации, текущего обслуживания и проведения профилактических работ.
  • Во-вторых, наличие изолированного помещения позволяет внедрить строгую политику контроля доступа, минимизируя риски несанкционированного вмешательства в работу ключевых узлов компании.
  • В-третьих, создание контролируемой среды гарантирует стабильное функционирование техники. Сюда относится обеспечение бесперебойного электроснабжения, поддержание заданных климатических параметров и строгое соблюдение норм противопожарной безопасности.

Стоит учитывать, что создание полноценной серверной оправдано не всегда. Если ИТ-инфраструктура предприятия ограничивается всего одним сервером, выделенная комната будет избыточным решением. В подобных случаях рациональнее развернуть телекоммуникационный узел локального типа, укомплектованный качественным источником бесперебойного питания. Детальные рекомендации по реализации таких компактных решений можно найти в профильных материалах.

Проектирование серверных помещений

Создание серверного узла стартует с подбора подходящего пространства, при этом процесс строго регламентирован актуальными правовыми актами, государственными стандартами и профильными методическими указаниями. Важно понимать, что планирование такой зоны неразрывно сопряжено с разработкой архитектуры всей кабельной инфраструктуры предприятия.

Для обеспечения надежной работы оборудования на этапе подготовки проекта необходимо учесть следующие критически важные аспекты:

  • Прежде всего определяется целевое предназначение будущего помещения.
  • Далее рассчитываются параметры площади и высоты, исходя из габаритов устанавливаемых стоек и шкафов.
  • Обязательным пунктом является поддержание строгого температурно-влажностного режима, обеспечивающего стабильность функционирования техники.
  • Необходимо продумать систему искусственного освещения, соответствующую установленным нормативам для технических зон.
  • Отдельное внимание уделяется организации бесперебойного электроснабжения и качеству распределения нагрузки.
  • Важно исключить негативное влияние внешних факторов, таких как вибрации, пыль или агрессивные химические соединения.
  • Для защиты данных и оборудования внедряется многоуровневая система ограничения доступа.
  • Особое место занимает проектирование автоматических систем пожаротушения и раннего обнаружения возгораний.
  • Завершающим этапом подготовки становится интеграция современных охранных комплексов, включающих видеонаблюдение и датчики несанкционированного проникновения.

Как организовать корпоративную серверную офиса

Организация пространства для серверного оборудования регламентируется общепринятыми международными нормами. Ключевым документом в этой сфере считается стандарт TIA-569, на положения которого следует опираться при проектировании.

Для обеспечения стабильной работы техники крайне важно грамотно подготовить электрическую инфраструктуру. Помещение должно быть оснащено как минимум четырьмя сдвоенными розетками, обязательно имеющими контур заземления. Важно, чтобы питание подводилось по выделенной линии непосредственно от электрощита, оборудованной индивидуальным автоматическим выключателем. В идеале серверную стоит запитать от системы гарантированного электроснабжения, если таковая предусмотрена в здании.

При выборе места для размещения сетевого узла следует избегать зон с высоким уровнем электромагнитных помех, так как они могут негативно влиять на передачу данных.

Существуют строгие требования и к габаритам помещения. Площадь серверной не может быть менее двенадцати квадратных метров, а высота потолков должна составлять не менее двух метров сорока четырех сантиметров.

Для упорядоченного и безопасного монтажа аппаратуры необходимо использовать специализированные конструктивные решения — серверные стойки или закрытые шкафы.

Требования TIA-569 и рекомендации к серверным телекоммуникационным шкафам и стойкам следующие:

  1. Габариты дверного проема телекоммуникационного шкафа строго регламентированы: по вертикали конструкция должна быть не менее двух метров, а по горизонтали — от 910 миллиметров. Важно предусмотреть такую систему открывания, которая исключает движение створок внутрь короба. Оптимальным решением станет использование раздвижных механизмов или дверей, открывающихся наружу.
  2. Внутреннее пространство оборудования требует качественного освещения. Нормативный показатель яркости составляет 540 люкс, причем замер производится на отметке одного метра от поверхности пола.
  3. Энергоснабжение шкафа предполагает обязательную интеграцию двух независимых розеток. Помимо этого, корпус изделия должен иметь непосредственное подключение к контуру заземления всей инженерной инфраструктуры объекта.
  4. При проектировании зоны размещения необходимо учитывать эргономику. Монтаж шкафа выполняется с расчетом на беспрепятственный подход технического персонала, что критически важно для оперативного проведения профилактических или восстановительных работ в будущем.
  5. Перед закупкой стоек или шкафов для телекоммуникационного оборудования специалисты рекомендуют предварительно изучить параметры устанавливаемых устройств. Ключевыми факторами при подборе конфигурации выступают точные показатели ширины и глубины используемого оборудования.

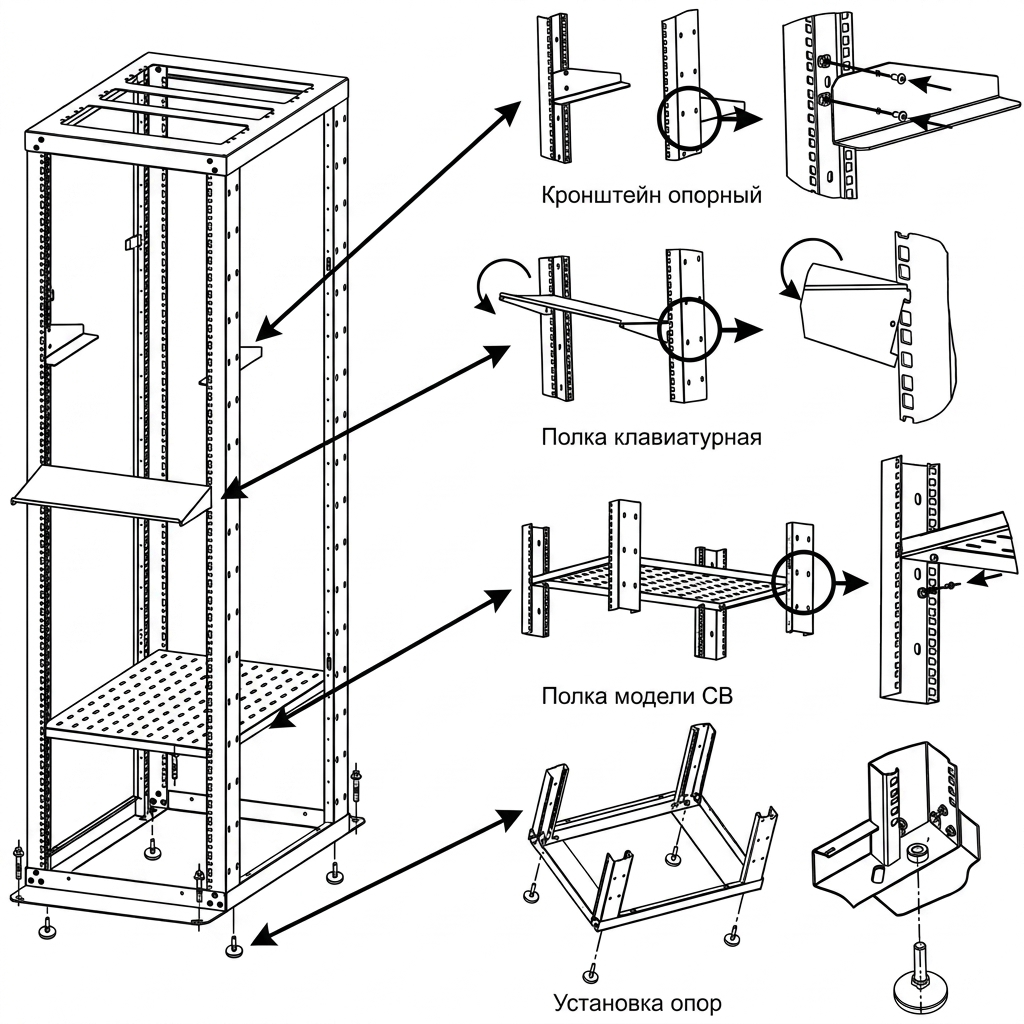

Комплектация телекоммуникационного шкафа и стойки для серверной комнаты:

Перечень компонентов для оснащения серверных помещений и центров обработки данных включает в себя широкий спектр технических решений.

Основу инфраструктуры составляют активные узлы, к которым относятся вычислительные серверы, маршрутизаторы, коммутаторы, а также системы шлюзов и телефонии.

Для организации кабельных систем применяются различные коммутационные компоненты. В эту категорию входят оптические и медные кроссы, патч-панели и специализированные рамы для плинтов. Для фиксации устройств, не предназначенных для стандартного стоечного монтажа, используются дополнительные полки.

Грамотное управление кабельными потоками внутри шкафов обеспечивается применением органайзеров разных типов, включая горизонтальные и вертикальные модели, системы колец, DIN-рейки, лотки, а также фиксирующие элементы типа хомутов-липучек.

Эксплуатационное удобство шкафов достигается за счет установки систем освещения, выдвижных ящиков и клавиатурных полок, а также дополнительных механизмов запирания.

Поддержание оптимального микроклимата возложено на вентиляционные блоки, контроллеры температуры и фильтрующие элементы. Безопасность и стабильность работы гарантируются системами заземления и блоками распределения питания.

Дополнительные элементы, такие как фальшпанели, направляющие и крепежные комплекты, дополняют общую структуру. Важную роль в обеспечении автономности играют источники бесперебойного питания.

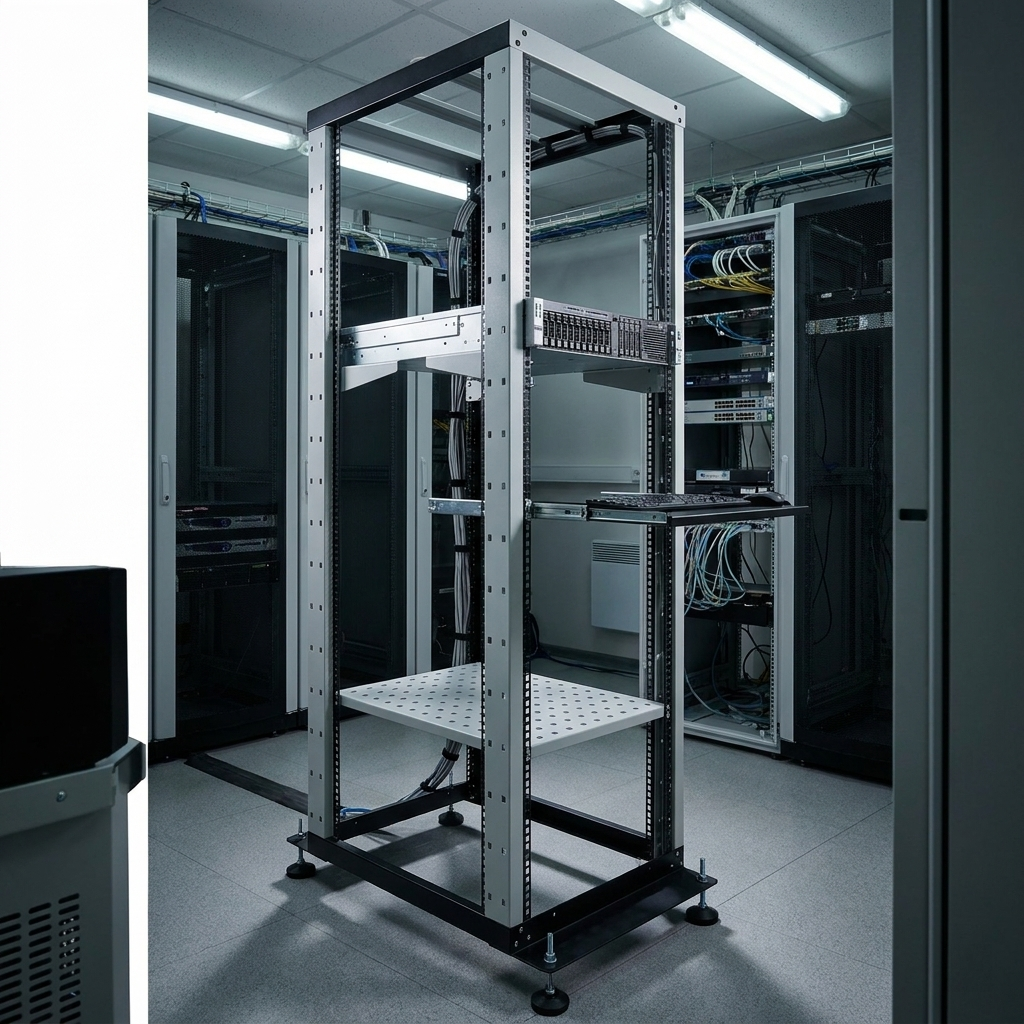

Телекоммуникационные стойки представляют собой несущие каркасы для систематизированного размещения всей вышеуказанной аппаратуры. Стандартным параметром ширины для таких конструкций является 19 дюймов, хотя встречаются и компактные 10-дюймовые исполнения. По архитектуре эти изделия делятся на однорамные и двухрамные, а по функциональному предназначению — на серверные, кроссовые и универсальные модели.

Монтаж и размещение кабельных трасс в серверной

В серверных помещениях крайне нежелательно устанавливать подвесные потолочные конструкции.

Оптимальным решением для скрытого размещения коммуникаций и подведения кабельных сетей является фальшпол. Перед его монтажом критически важно произвести тщательный расчет допустимых нагрузок на перекрытие.

Магистральные каналы для ввода кабелей в серверную следует прокладывать с использованием металлических лотков, предпочтительно проволочного или перфорированного типа. Эти же элементы применяются для разводки кабельных потоков внутри помещения.

Все лоточные конструкции требуют надежной фиксации. При их проектировании необходимо учитывать как текущий вес кабельной системы, так и потенциал для расширения сети в будущем, оставляя свободное место для новых линий.

Необходимо обеспечить беспрепятственный доступ ко всем кабельным трассам, чтобы упростить процесс эксплуатации и проведения сервисных мероприятий.

Организация кабельной системы предполагает обязательную сборку проводов в упорядоченные жгуты, уложенные строго по инструкции.

Вся без исключения кабельная продукция должна иметь четкую маркировку.

Аналогичные требования предъявляются к патч-панелям: каждый порт на них требует обязательного и понятного обозначения.

Ограничение доступа и защита серверной

Обеспечение безопасности серверного узла требует реализации базового комплекса технических средств контроля доступа. Для базовой защиты периметра целесообразно использовать следующий набор оборудования:

На входной группе монтируется специализированный контроллер с интегрированным считывателем идентификаторов. В качестве исполнительного запирающего устройства оптимально подойдет электромагнитный замок, обладающий необходимым усилием удержания.

Для обеспечения беспрепятственного выхода персонала изнутри устанавливается механическая кнопка разблокировки двери. Весь комплекс запитывается от специализированного источника бесперебойного электропитания, гарантирующего стабильную работу системы даже при сбоях в основной сети.

Помимо внедрения системы управления доступом, рекомендуется усилить контур защиты за счет дополнительных мер. К ним относятся монтаж систем визуального мониторинга, включающих установку видеокамер как перед входом, так и непосредственно в самом техническом помещении. Также крайне желательно интеграция серверной в общую сеть охранной сигнализации объекта для своевременного реагирования на попытки несанкционированного проникновения.

Минимальный состав серверной комнаты

  • В состав инфраструктурного решения входит специализированный напольный конструктив для размещения телекоммуникационного оборудования. Данный шкаф полностью укомплектован необходимыми вспомогательными элементами: для удобства коммутации предусмотрены горизонтальный организатор и патч-панель, для надежного питания установлен блок розеток, а за безопасность отвечает интегрированная шина заземления. Также в комплектацию включена стационарная полка для установки компонентов, не имеющих стандартного крепления.
  • Непосредственно в стойке размещается комплекс активного оборудования, обеспечивающий работоспособность сетевой инфраструктуры.
  • Центральным узлом системы является высокопроизводительный сервер, выполняющий основные вычислительные задачи.
  • Связь с глобальной сетью обеспечивается посредством маршрутизатора, предоставленного поставщиком интернет-услуг.
  • Для распределения информационных потоков внутри локальной сети используется сетевой коммутатор.
  • За непрерывность функционирования всех перечисленных устройств отвечает источник бесперебойного питания, исключающий риск внезапного отключения при сбоях в электросети.

Что еще нужно для серверной небольшой компании?

Выбор аппаратного наполнения серверного узла напрямую продиктован функциональными требованиями, предъявляемыми к офисной вычислительной сети. В перечень стандартных компонентов, размещаемых в телекоммуникационных стойках, нередко входят системы защиты периметра, цифровые телефонные станции и оборудование для работы с оптоволоконными линиями связи.

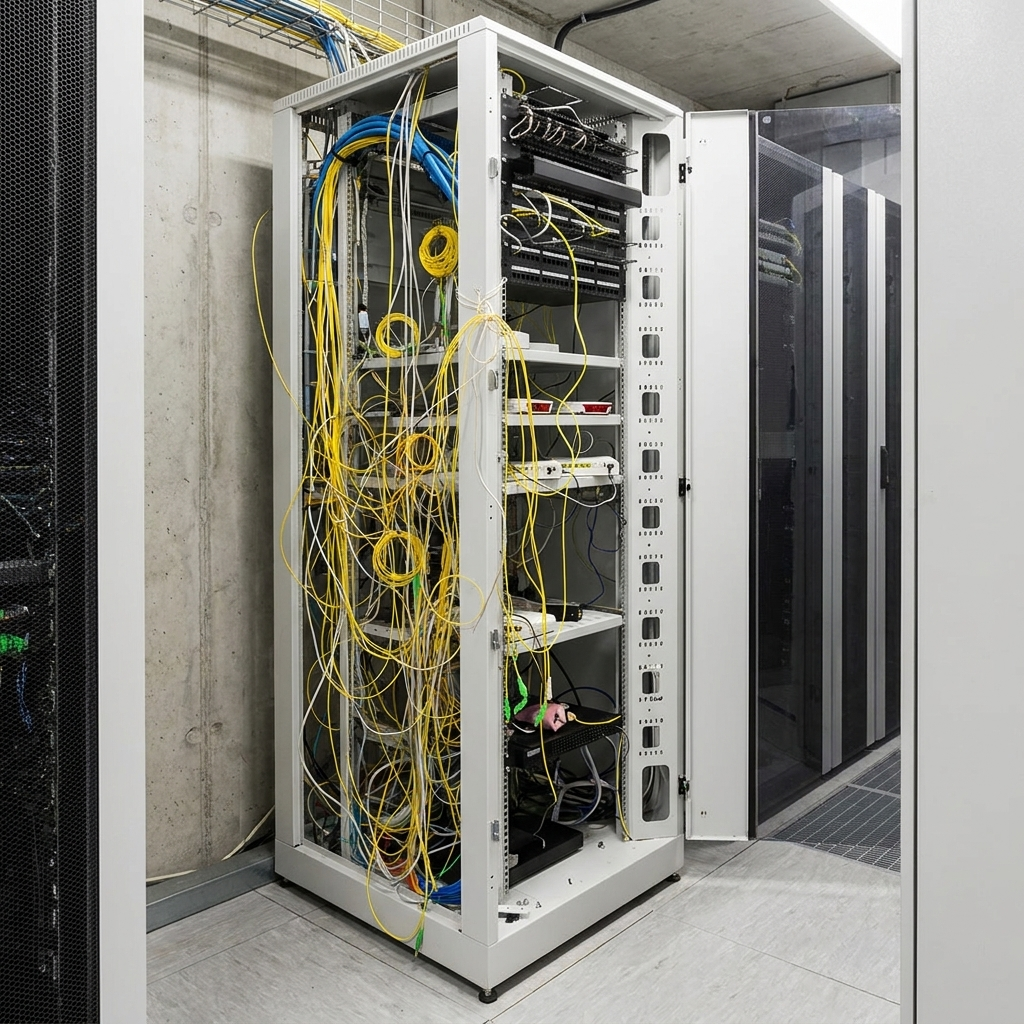

Текущее состояние помещения требует проведения комплексных ремонтно-восстановительных работ.

Для реализации поставленных задач необходимо выполнить следующий комплекс мероприятий:

Полностью обесточить и демонтировать активные устройства.

Осуществить передислокацию напольных шкафов в соответствии с новым планом размещения.

Произвести логическое разделение серверного пространства. В одном шкафу следует сосредоточить коммутационные узлы для обработки витой пары и оптических каналов, тогда как во втором необходимо разместить вычислительную технику и серверные мощности.

Обеспечить правильную укладку и жесткую фиксацию резервных кабельных трасс в пространстве за мебельными конструкциями.

Организовать аккуратную коммутацию медных и оптических патч-кордов, используя для их упорядочивания специализированные кабельные органайзеры.
