Заземление оптического кабеля
Обеспечение заземления бронированных элементов оптического кабеля является критически важным этапом при построении волоконно-оптических линий связи. Данная процедура необходима для выполнения ряда технических задач, обеспечивающих долговечность и безопасность сети.
Прежде всего, заземление защищает дорогостоящее станционное оборудование от воздействия нежелательных токов и опасных напряжений, которые могут возникнуть на металлической оболочке или броне кабеля.
Кроме того, наличие доступа к металлическим компонентам позволяет специалистам контролировать целостность внешнего полиэтиленового покрытия. Это осуществляется путем проведения регулярных замеров сопротивления изоляции.
Также данная мера существенно упрощает эксплуатационные работы. Подключая специальный генератор к броне или металлической оболочке, технический персонал может легко определить точную трассу прокладки кабеля под землей.
Подобные технические решения обязательны для всех типов кабельной продукции, оснащенной металлическими конструктивными элементами. Чаще всего такие изделия применяются при прокладке непосредственно в грунт или при монтаже в кабельную канализацию.
Ключевым требованием при реализации заземления является обеспечение электрической непрерывности металлических компонентов по всей протяженности линии.
Для достижения этой цели в процессе установки соединительных муфт необходимо тщательно объединять все металлические части между собой.
В ходе монтажных операций для соединения специализированных вводов обычно применяются гибкие шины, что гарантирует надежность электрического контакта.

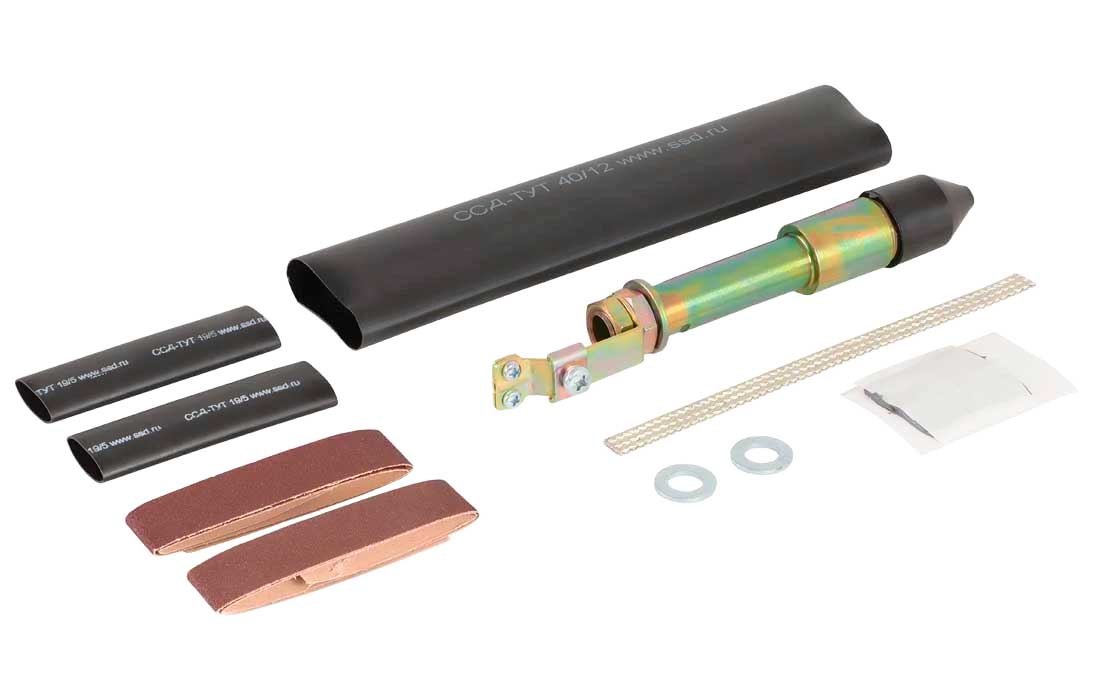

Комплект № 4 для ввода оптического кабеля
Применение комплекта № 4 для ввода оптического кабеля
Используется для магистральных муфт МТОК-М6, Б1, В2, а также для всех универсальных муфтах. Предназначен для ввода в круглые патрубки муфт подземных кабелей с одним повивом брони из стальных проволок или из стеклопрутков. Обеспечивает фиксацию брони и ЦСЭ, а также возможность электрического соединения брони и ЦСЭ сращиваемых в муфте кабелей. Обеспечивает продольную герметизацию подземных ОК.
Комплектация комплекта № 4 для ввода оптического кабеля
- Штуцер в сборе — 1 шт.
- Колпачок пластмассовый — 1 шт.
- ТУТ 40/12 (L=250 мм) — 1 шт.
- ТУТ 19/5 (L=100 мм) — 2 шт.
- Мастичная лента — 1 шт.
- Шкурка шлифовальная — 1 шт.
- Провод плетеный — 1 шт.

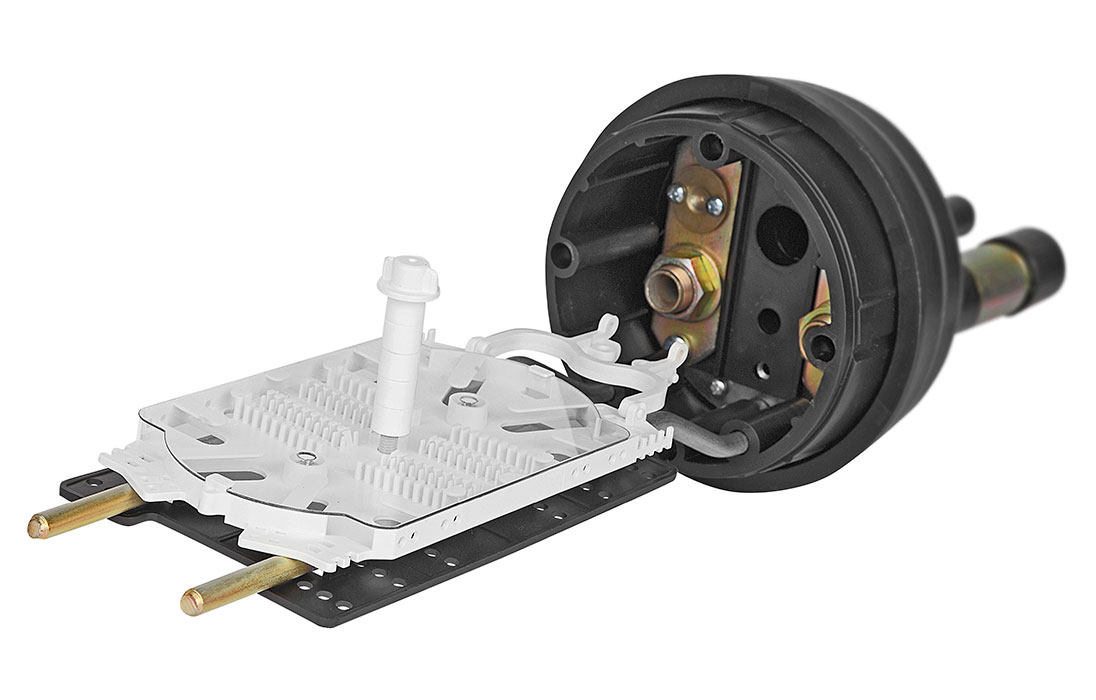

Конструктивные особенности муфт, рассчитанных на эксплуатацию в почвенных условиях, предусматривают наличие элементов для внутреннего коммутирования.
В подобных изделиях монтаж осуществляется через специальные металлические пластины.
Альтернативным способом подключения выступает интеграция с применением гибких проводников, которые крепятся к аналогичным контактным площадкам.
Такое техническое решение обеспечивает надежность электрической цепи при подземной установке оборудования.

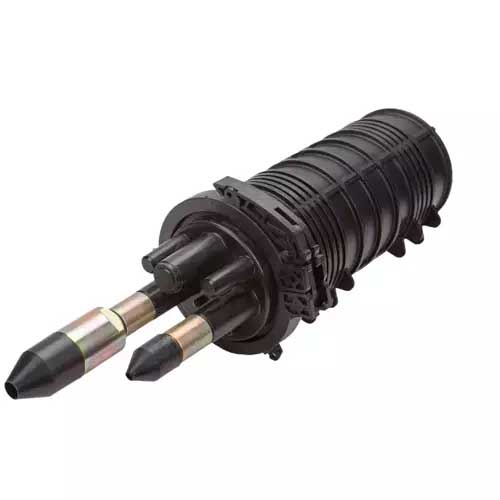

Муфты МТОК М6 и МТОК А1 (ССД)
Организация надежного электрического контакта между металлическими частями кабельной арматуры является критически значимым этапом при прокладке и обустройстве волоконно-оптических линий связи. Конструктивные особенности соединительных муфт предполагают различные способы реализации данного процесса. В одних случаях требуется выполнить коммутацию комплектов вводов непосредственно друг с другом, в других — зафиксировать их на общей металлической пластине. Существуют также модификации муфт, где интеграция металлических элементов предусмотрена заводским исполнением посредством встроенной пластины.
Отдельного внимания требует процедура заземления бронированного слоя оптического кабеля (ОК) в точках его проникновения в инфраструктурные объекты связи. Для выполнения этой задачи предусмотрены специальные помещения, называемые кабельными шахтами или вводами.
В процессе монтажа внутри таких помещений необходимо обеспечить качественное соединение металлической брони линейного кабеля с контуром заземления. Данная техническая операция выполняется путем подключения брони к кабельному щитку заземления.
Для реализации этого соединения в обязательном порядке используется медный проводник. При этом установлены строгие требования к его характеристикам: сечение используемого кабеля должно составлять не менее 4 квадратных миллиметров, что гарантирует стабильность и безопасность системы при эксплуатации.

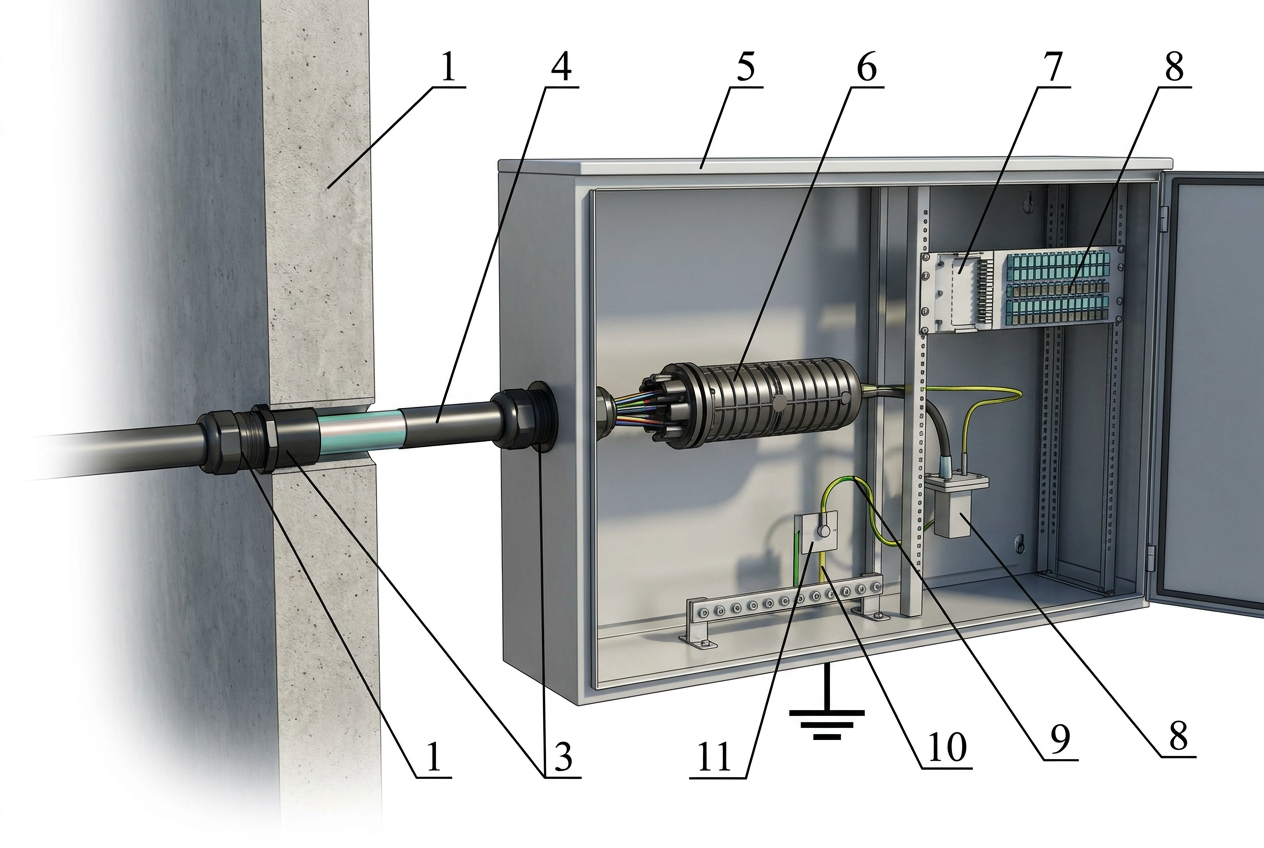

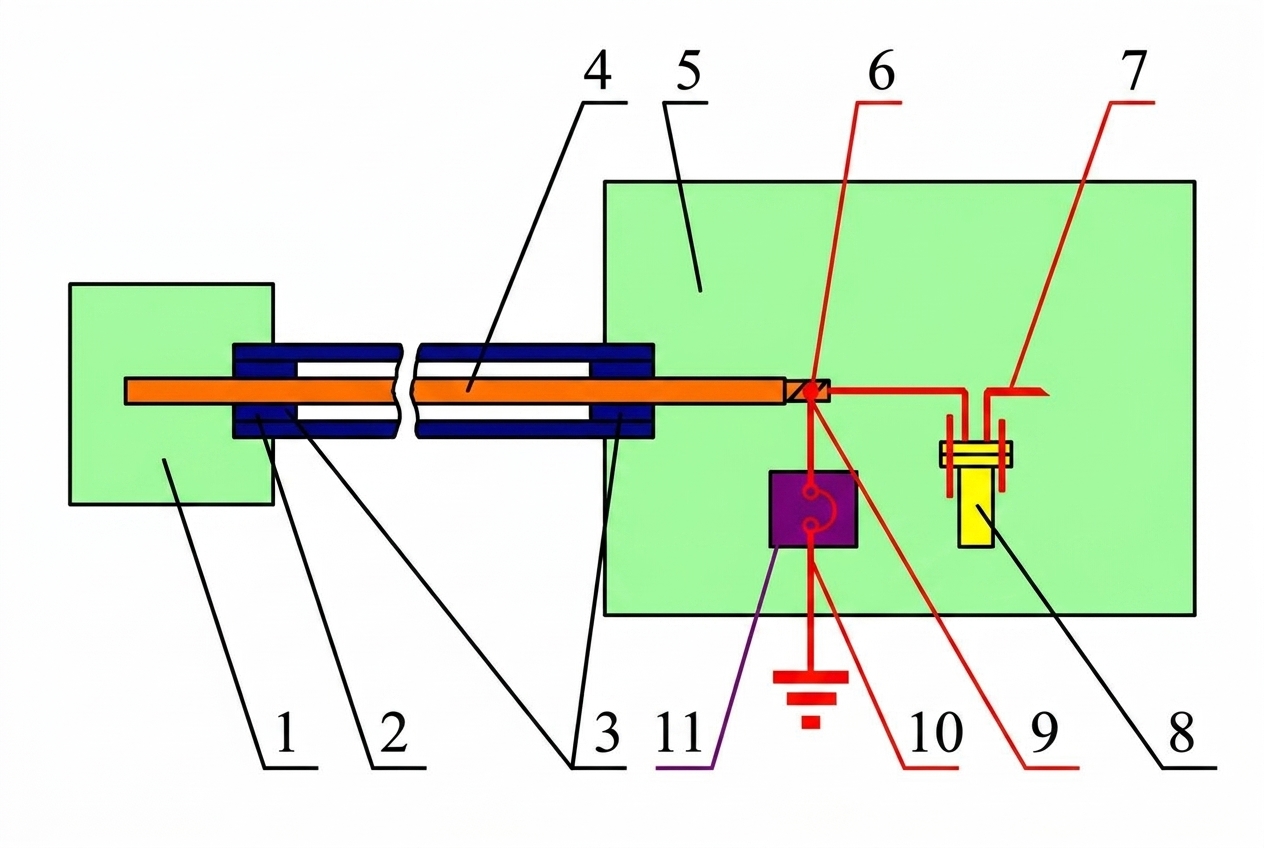

Схема ввода оптического кабеля в здание обслуживаемого объекта связи, где:
- смотровое устройство (колодец) кабельной телефонной канализации;
- канал кабельной канализации;
- узел герметизации кабельной канализации;
- оптический кабель;
- помещение ввода кабелей в здание объекта связи;
- металлический бронепокров оптического кабеля;
- оптический кабель для внутренней прокладки в негорючей оболочке;
- соединительная оптическая муфта;
- защитный проводник сечением ≥ 4 мм2;
- заземляющий проводник;
- кабельный щиток заземления.
Методика присоединения бронированных элементов оптических кабелей к распределительным щитам заземления должна строго соответствовать положениям утвержденной проектной документации.
Организация систем заземления на подобных объектах базируется на положениях отраслевого стандарта РД 45.155-2000. В дополнение к этому, требования к допустимым параметрам сопротивления, а также порядок осуществления контрольных замеров зафиксированы в руководстве РД 45.180-2001, регламентирующем аварийно-восстановительные работы.
Помимо обеспечения защиты бронированных оболочек кабелей, инфраструктура связи требует обязательного заземления всех сопутствующих компонентов. К числу таких элементов относятся телекоммуникационные шкафы, монтажные стойки, оптические кроссовые модули и непосредственно приемо-передающая аппаратура.

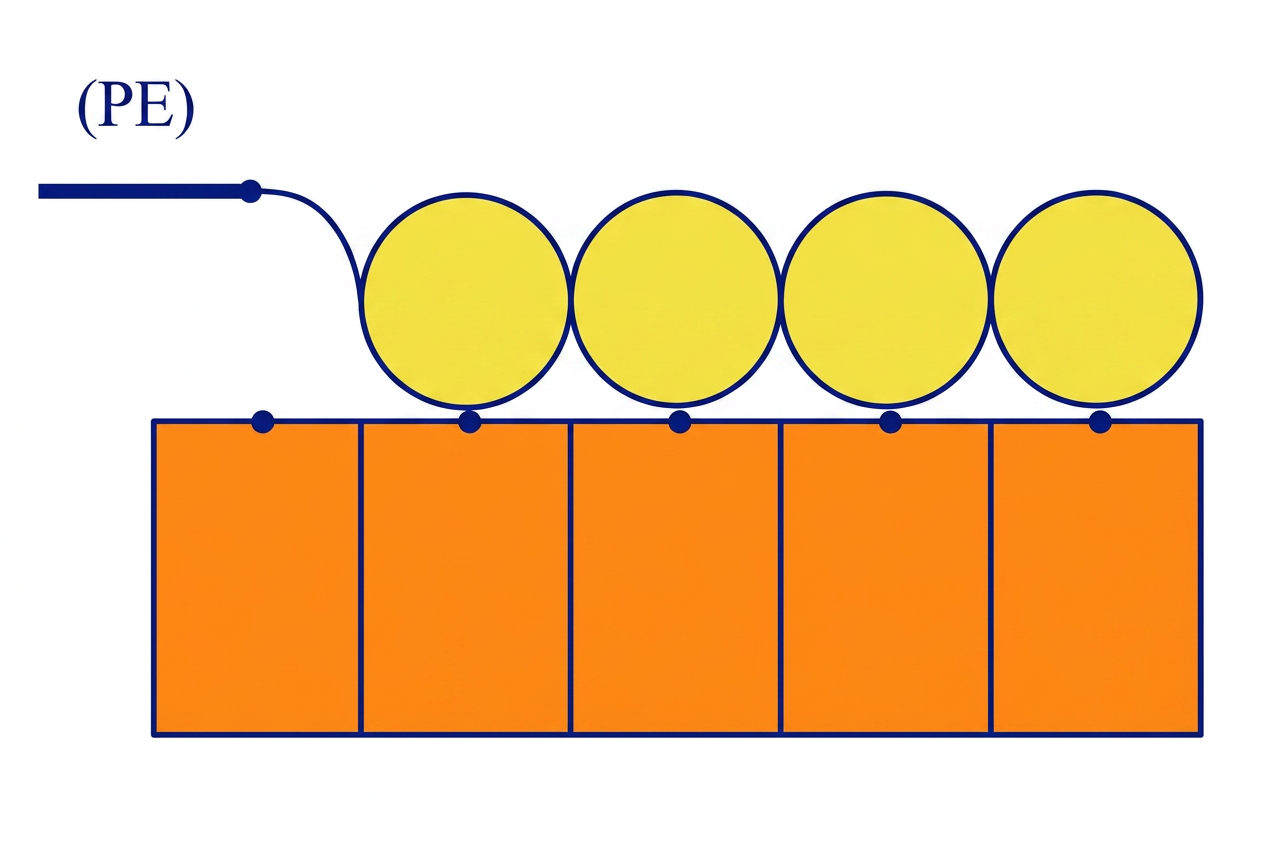

Последовательная схема заземления корпусов стоек аппаратуры ВОЛП

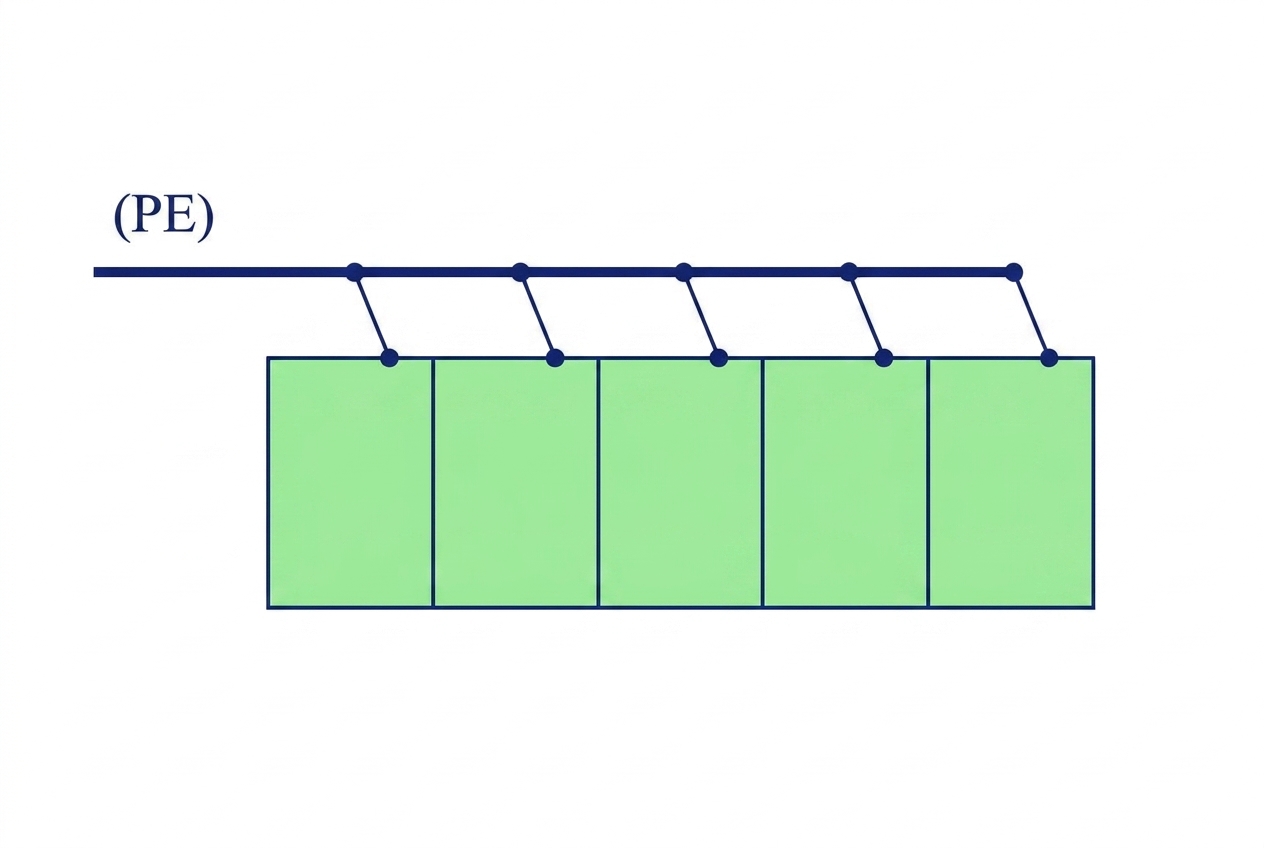

Последовательно-параллельная схема заземления корпусов стоек аппаратуры ВОЛП

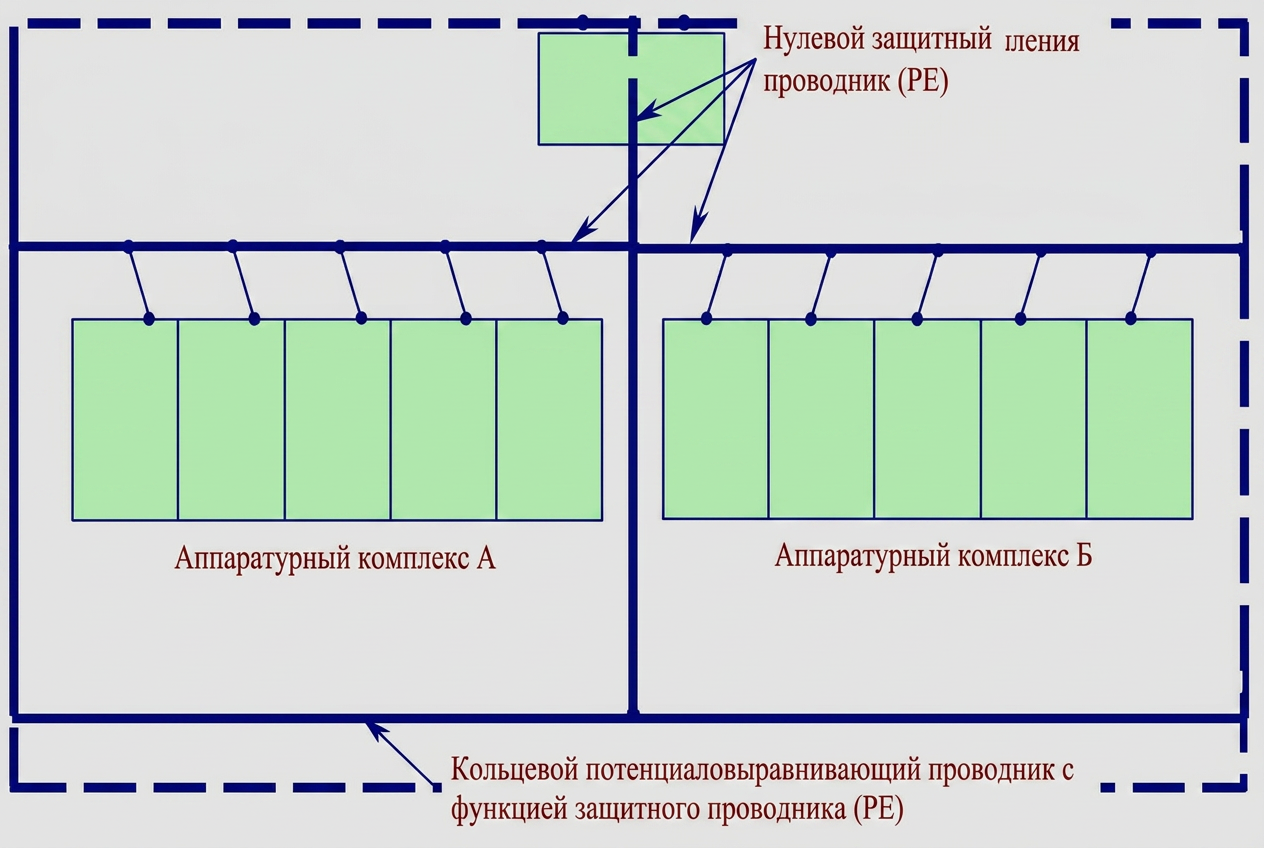

Схема заземления корпусов аппаратуры ВОЛП в ЛАЦ в смешанной системе включения аппаратурных комплексов в ОСВП
Обеспечение безопасности телекоммуникационной инфраструктуры требует обязательного заземления электрических цепей, питающих оборудование волоконно-оптических линий передачи. Данные меры распространяются как на системы постоянного тока, так и на линии переменного тока, используемые на узлах связи. Основная цель таких мероприятий — предотвращение повреждения высокотехнологичной аппаратуры и защита сотрудников, обслуживающих объекты. Для достижения максимальной эффективности все указанные элементы подключаются к единой заземляющей магистрали здания.
Особое внимание уделяется защите кабельных трасс, в частности при их вводе в необслуживаемые регенерационные пункты. В таких точках бронированные оболочки кабелей обязательно соединяются с контуром заземления, что регламентировано отраслевым стандартом РД 45.155-2000.
Дополнительно на всем протяжении кабельной линии монтируются специализированные контрольно-измерительные пункты. Эти устройства имеют прямое подключение к бронепокрове кабеля. Наличие таких точек необходимо для регулярного мониторинга состояния изоляционного слоя, а также для точного определения местоположения проложенной трассы в процессе эксплуатации.
