Про вентиляторы для сетевых шкафов и корпусов промышленной автоматизации
Содержание:
Вентиляторы охлаждения играют ключевую роль в системах управления температурным режимом. Эффективное регулирование температуры, как внутри, так и снаружи помещений, необходимо для достижения оптимальной производительности оборудования. Это способствует увеличению времени безотказной работы, продлению срока службы и снижению затрат на техническое обслуживание.
Вентиляторы, предназначенные для прямого охлаждения и отвода тепла от таких компонентов, как радиаторы, блоки питания или печатные платы, должны демонстрировать высокую эффективность работы в различных условиях. Их применение охватывает широкий спектр сфер, включая традиционные области, такие как шкафы управления и системы автоматизации, а также новые направления, включая электромобили и альтернативные источники энергии. Во многих случаях требуется наличие вентиляторов с фильтрами, которые защищают электронные компоненты и обеспечивают минимальный перепад давления.
Вентиляторные комплекты с жалюзийными фильтрами превосходно защищают от проникновения пыли в отличие от обычных решеток, что значительно увеличивает срок службы лопастей вентиляторов. Решетки выполняют защитную функцию, предотвращая случайный контакт с лопастями вентилятора, что важно для безопасности.
Комплекты вентиляторов, оснащенные решетками с фильтрами, эффективны для предотвращения попадания в шкафы посторонних предметов, таких как пыль и влага. Например, для охлаждения промышленных шкафов может потребоваться установка вентилятора в сочетании с фильтрами, а иногда и двух вентиляторов. В зависимости от конфигурации и размещения компонентов внутри шкафа, один вентилятор может быть установлен в нижней части для притока свежего воздуха, в то время как второй может находиться в верхней части для удаления нагретого воздуха.

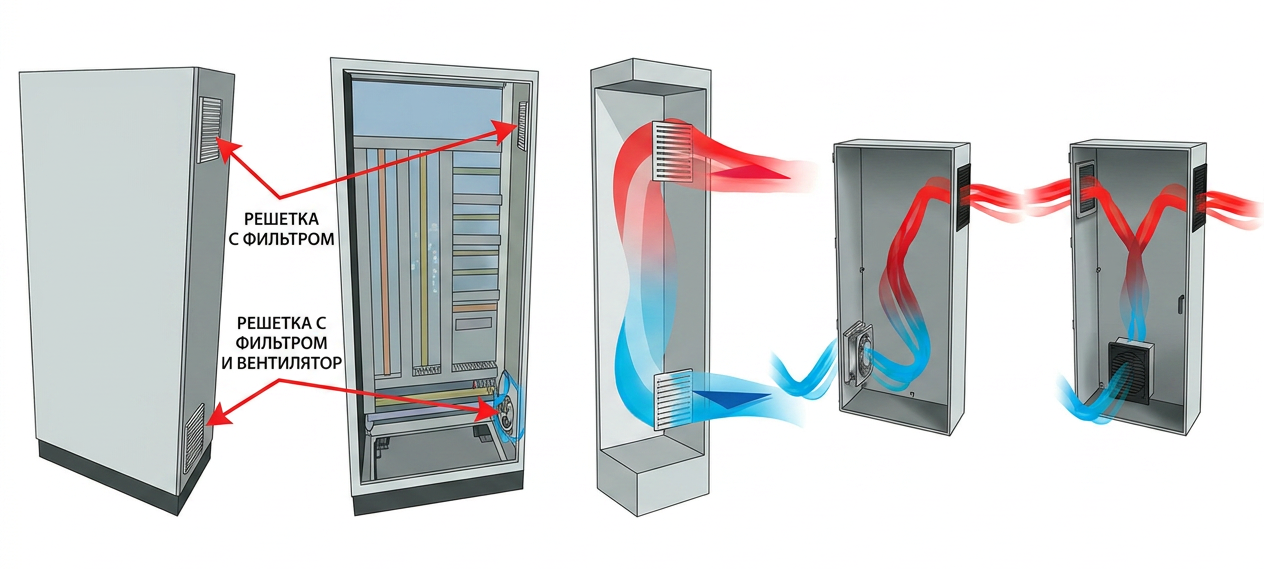

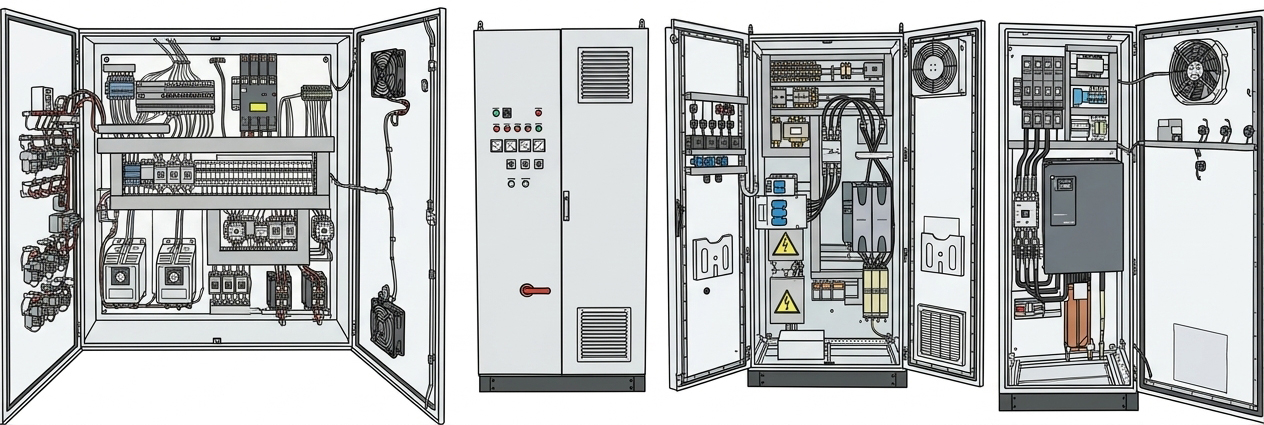

Типичные места установки вентиляторов в шкафу управления
Примеры установки шкафа с двумя вентиляторами (слева), вентилятора сверху и решетки снизу (посередине) и шкафа с одним вентилятором и одним фильтром (справа).
Как правило, приточный вентилятор устанавливается снизу, а вытяжной – сверху, что позволяет использовать естественную конвекцию. Для обеспечения дополнительной фильтрации и защиты внутренних компонентов комплекты вентиляторов с фильтрами являются наиболее подходящим решением для требовательного оборудования, которое обычно используется в промышленных условиях и системах автоматизации.
Вентиляторы с фильтром
Комплекты вентиляторов, оснащенные жалюзийным фильтром, обычно включают в себя все ключевые элементы, необходимые для применения в промышленности. К ним относятся вентилятор, кожух с решеткой, фильтрующий элемент, металлический корпус, а также крепежные детали. Эти комплекты поставляются в полностью собранном виде, что значительно упрощает установочный процесс.
Решетки с фильтром доступны для вентиляторов различных размеров и могут быть использованы в сочетании с моделями, предназначенными для сложных условий. Это обеспечивает дополнительную защиту в промышленных и морских областях. Вентиляторы, предназначенные для суровых условий эксплуатации, могут быть оснащены решетками с фильтром, что позволяет достигать уровней защиты IP55, IP56, IP68 и даже защищенности от соляного тумана. Такие комплекты минимизируют риск взрывов или возгораний в средах, где присутствуют легковоспламеняющиеся газы.
Вентиляторы, подвергающиеся воздействию высоких температур и загрязнений, имеют тенденцию выходить из строя чаще, чем те, которые функционируют в более стабильных условиях. Забитый фильтр может привести к повреждению двигателя, поскольку он блокирует поток воздуха, что, в свою очередь, вызывает повышение температуры внутри устройства. Если двигатель работает при температуре, превышающей оптимальные параметры, это может быстро негативно сказаться на смазочных свойствах подшипников, привести к перегреву и, как следствие, к преждевременному выходу из строя.
Вентиляторы и их аксессуары, обладающие высоким уровнем защиты, специально разработаны и протестированы для функционирования в самых неблагоприятных условиях, обеспечивая защиту от пыли, влаги, соляного тумана, перепадов температуры и влажности. Сочетание этих вентиляторов с решетками с фильтром повышает уровни защиты и классы IP, что делает такие решения особенно актуальными для промышленных применений, где надежность и непрерывность работы оборудования имеют критическое значение.

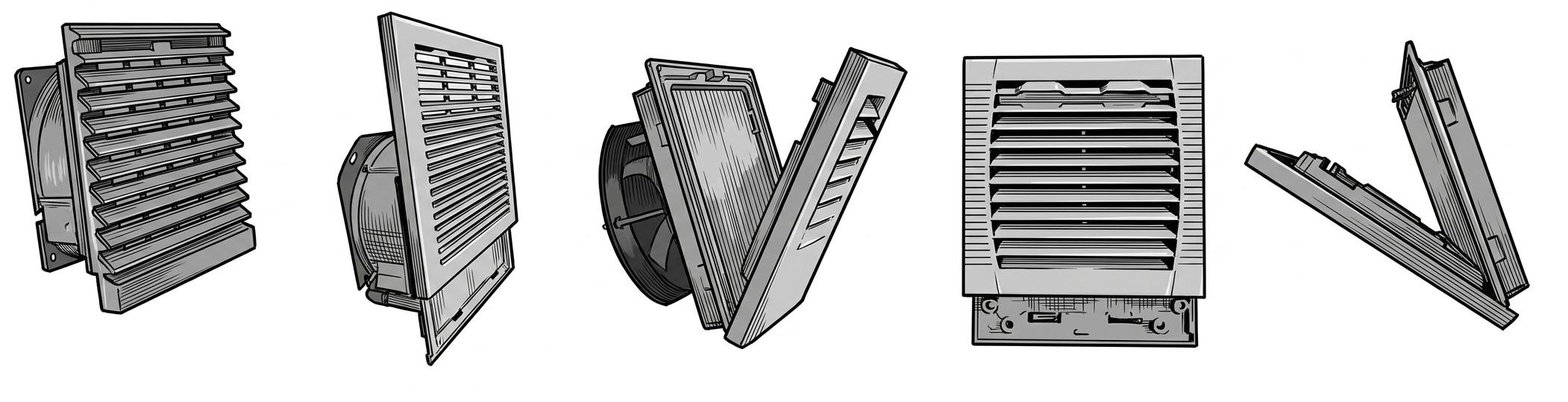

Примеры комплектов вентиляторов с защелкивающимися, раздвижными и шарнирными решетками.
Работает с AC или DC
Выбор наборов вентиляторов с фильтрующими элементами напрямую зависит от специфики задач и типа источника энергии. Существуют две основные категории таких устройств: работающие от переменного тока и от постоянного тока.
Устройства, требующие питания переменного тока, чаще всего подключаются к стандартным электрическим сетям. В данном сегменте наиболее распространены модели, рассчитанные на напряжение 110 или 220 вольт, а также универсальные варианты, способные функционировать при обоих значениях напряжения.
В свою очередь, оборудование на постоянном токе предназначено для эксплуатации в системах с батарейным питанием, распределенными цепями или с использованием выпрямителей, преобразующих сетевое напряжение. Для таких решений стандартными показателями являются 12, 24 и 48 вольт.
Что касается габаритных характеристик, то ассортимент моделей с защитными решетками включает вентиляторы диаметром от 80 до 280 миллиметров. Подбор конкретного устройства осуществляется на основе нескольких критических факторов: объема корпуса или шкафа, общего уровня выделяемого внутри оборудования тепла, а также необходимого показателя производительности, который измеряется в кубических футах в минуту (CFM).
Важно учитывать, что наличие фильтрации неизбежно влияет на эффективность системы. Установка жалюзийного фильтра приводит к потере примерно 40 процентов от номинального потока воздуха. С учетом данного ограничения современные комплекты способны обеспечить производительность в диапазоне от 67 до 700 CFM.
Решетки вентилятора
Защитные панели, устанавливаемые на вентиляционные установки, выполняют функцию барьера, предотвращая попадание посторонних объектов или случайный контакт с вращающимися лопастями.
Для оптимизации сервисных работ и оперативной смены фильтрующих элементов производители предлагают модификации с различными типами фиксации. В ассортименте представлены модели на защелках, а также конструкции с раздвижным или шарнирным механизмом. В частности, сдвижные решения используют принцип простого перемещения для открытия, тогда как откидные варианты позволяют получить доступ к внутреннему оснащению путем поворота панели.
Важным преимуществом таких систем является отсутствие необходимости в использовании специализированного инструментария для обслуживания фильтров. Конфигурация ламелей, установленных под наклоном в сорок пять градусов, позволяет достичь оптимального баланса между эффективной фильтрацией воздуха и сохранением высокой пропускной способности системы.
При изготовлении корпусов применяется специализированный полимер, обладающий повышенной термостойкостью и способностью противостоять губительному влиянию ультрафиолета. Это гарантирует долговечность изделия и сохранение его эстетических характеристик в течение длительного периода эксплуатации.
Герметичность конструкции достигается за счет применения уплотнительных элементов из вспененного материала с высокой плотностью. Подобное решение обеспечивает надежную изоляцию оборудования от неблагоприятных внешних климатических воздействий.

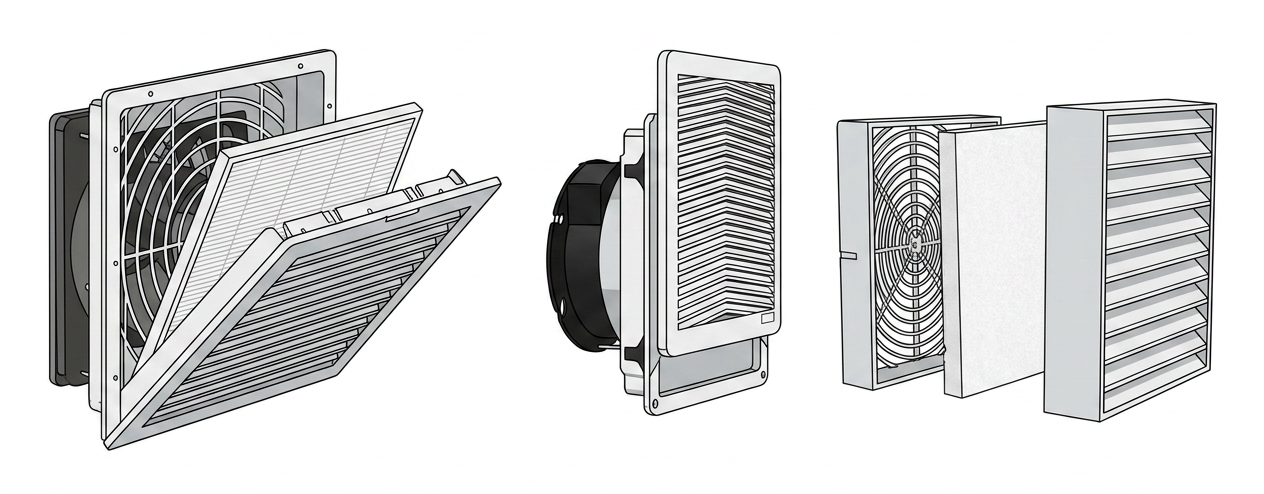

Примеры защелкивающихся, раздвижных и шарнирных корпусов решеток вентилятора.
Решетка фильтр для вентилятора пластик 120х120 мм RC19
RC19 FG-175 Решетка хромированная для вентилятора 175х150х38 мм.
Фильтры
Базовая комплектация вентиляционных систем включает в себя фильтрующие элементы на базе нейлонового волокна и синтетических смол. Данные компоненты способны эффективно задерживать частицы размером от восьми микрон.
Помимо базовых вариантов, для эксплуатации техники в сложных производственных или природных условиях предусмотрены специализированные многоразовые фильтры. Они разработаны для решения специфических задач, включая обеспечение повышенной плотности очистки, устойчивости к воздействию влаги или предотвращение возгораний.
Такие решения оптимально подходят для оснащения климатического оборудования, шкафов управления и промышленных систем вентиляции. В настоящее время линейка совместима с вентиляционными наборами и решетками типоразмеров от 120 до 280 миллиметров.
Первая категория — это высокоплотные пенополиуретановые фильтры. Они отличаются минимальным сопротивлением воздушному потоку и высокой емкостью пылеудержания. Показатель пористости можно подобрать индивидуально, однако базовым считается значение 45 PPI, что в пять раз превышает характеристики стандартных материалов. Пенополиуретан имеет открытую структуру пор, устойчив к ультрафиолету, гидролизу и развитию грибковых микроорганизмов. Безопасность материалов подтверждена сертификатом UL 94 HF-1, что позволяет применять их в оборонной, энергетической и медицинской сферах.
Вторая категория — гидрофобные фильтры. Они сконструированы на базе водоотталкивающей сетки, которая эффективно препятствует попаданию жидкого тумана и осадков внутрь оборудования. Это более доступная и производительная альтернатива дорогостоящим мембранным аналогам. Данные изделия позволяют технике соответствовать жестким отраслевым стандартам защиты, таким как IP, NEMA или MIL-STD.
Третья категория — огнестойкие компоненты. Они спроектированы для систем, где ключевым требованием является пожарная безопасность. Конструкция представляет собой алюминиевый сотовый блок, на который нанесено специальное термочувствительное покрытие. При воздействии высоких температур оно вспучивается, создавая надежный барьер для распространения огня, при этом тонкий профиль изделия гарантирует свободное прохождение воздуха.
Фильтр LINKWELL ELECTRIC LK32, LK3240-300
Фильтр LINKWELL ELECTRIC LK32, LK3243.300
МВ-Ф ЦМО Фильтр (170x424х10) для модуля вентиляторного МВ-400-2

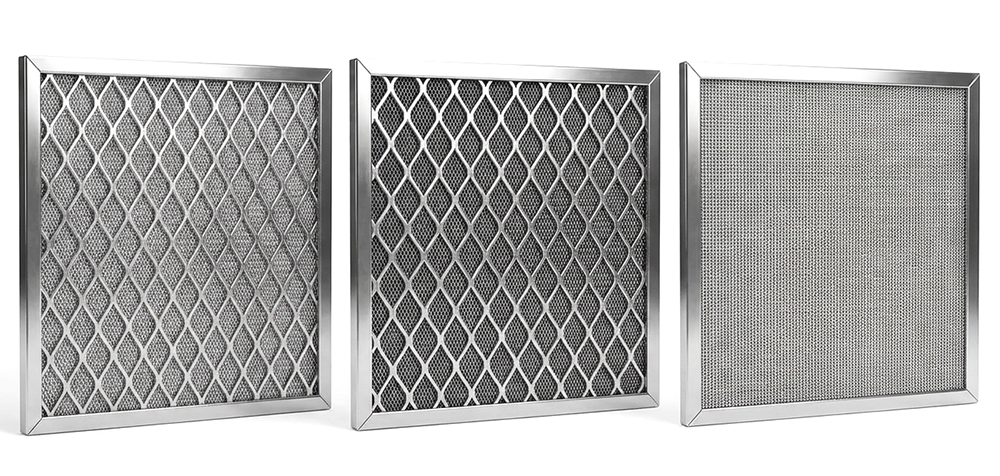

Различают три типа фильтров в зависимости от сферы применения
Вывод
Для обеспечения долговечности критически значимых электронных компонентов ключевым фактором является грамотный подбор систем охлаждения и фильтрации. Грамотная организация теплового режима напрямую влияет на стабильность работы оборудования.
При выборе вентиляционных модулей важно учитывать специфику условий эксплуатации. Интеграция качественных фильтрующих элементов позволяет создать надежный барьер против воздействия внешних негативных факторов, пыли и влаги. Это является необходимым условием для эффективного функционирования всей системы.
Комплексные решения такого типа выполняют сразу несколько функций. Помимо обеспечения оптимального воздухообмена, специализированные фильтры нейтрализуют влияние агрессивных сред, препятствуют проникновению загрязнений и повышают пожарную безопасность.
Использование подобных систем внутри защитных корпусов и электротехнических шкафов позволяет существенно замедлить износ внутренних узлов. В конечном итоге это оптимизирует затраты на сервисное обслуживание, упрощает монтажные работы и позволяет значительно сэкономить средства в процессе длительной эксплуатации техники.
