В процессе установки волоконно-оптических линий связи и сетей специалисты прибегают к сварке для соединения кабелей и терминации оптоволоконного кабеля в оптических кроссах. Для защиты сварных соединений от внешних факторов и повреждений применяются специальные гильзы КДЗС. В данной статье мы рассмотрим особенности защиты оптических соединений, которая используется при монтаже волоконно-оптических систем.
Компания «Анбик» предлагает высококачественные и надежные комплекты для защиты сварных соединений КДЗС, производимые на собственном заводе, по конкурентоспособным ценам.
Что такое КДЗС?

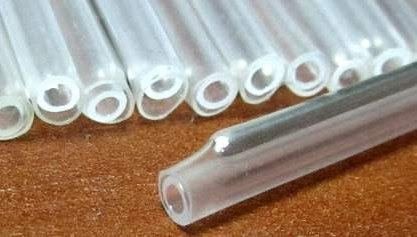

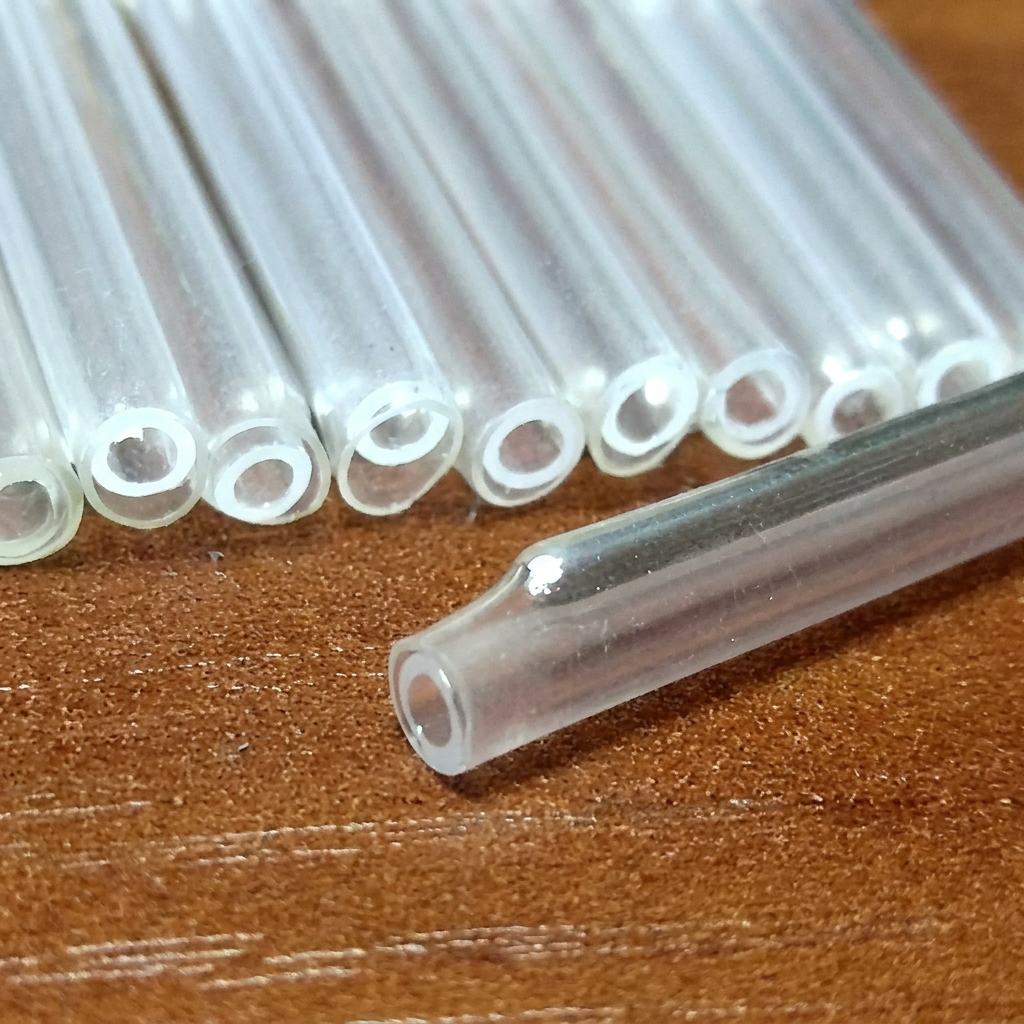

Термин КДЗС расшифровывается как комплект деталей, предназначенный для предохранения сварных стыков оптических волокон. Данный элемент выполняет функцию надежной герметизации уязвимого участка после завершения процесса термического соединения стеклянных нитей. Впоследствии защищенный узел надежно фиксируется в специализированной кассете.
Изделия, выпускаемые акционерным обществом Компонент, отличаются продуманным технологическим исполнением. Их устройство базируется на использовании трех ключевых компонентов, каждый из которых несет определенную функциональную нагрузку.
- Первой важной деталью выступает металлический или стеклокерамический армирующий стержень. Его главное предназначение заключается в придании конструкции требуемой механической прочности. Благодаря наличию этого элемента полностью исключается риск изгибов или иных повреждений как на этапе температурной обработки, так и в течение всего периода эксплуатации линии связи.
- Вторым внутренним компонентом является трубка из специального термопластичного клея. Под воздействием высоких температур в специальной печи данный материал переходит в текучее состояние. Это свойство позволяет надежно зафиксировать соединенные волокна и обеспечить абсолютную влагонепроницаемость созданного оптического контакта.
- Внешняя оболочка конструкции представлена термоусаживаемой трубкой. При нагреве она равномерно и существенно уменьшается в диаметре. Таким образом формируется прочный внешний кожух, который плотно облегает внутренние слои и сам кабель, создавая монолитную защиту.

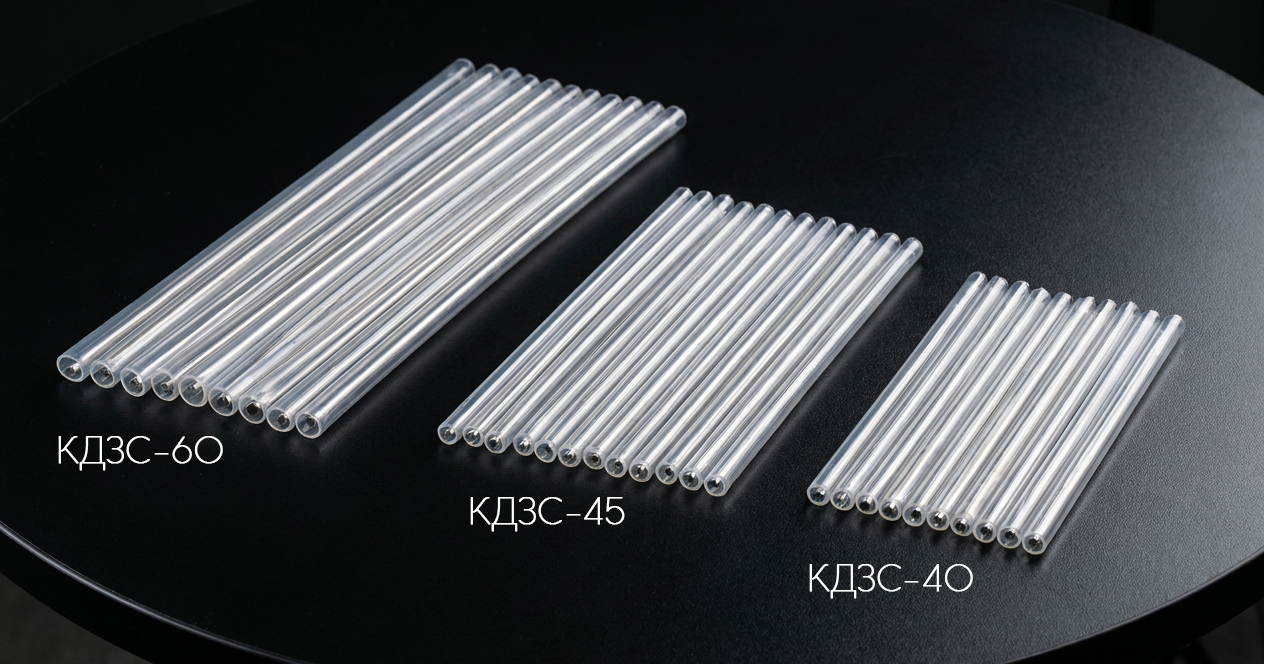

Габаритные параметры защитных гильз могут варьироваться в зависимости от технических требований. Стандартная производственная линейка включает модификации протяженностью сорок, сорок пять и шестьдесят миллиметров. Для удобства идентификации эти числовые значения интегрированы непосредственно в номенклатурные обозначения выпускаемой продукции.
Стоит отметить, что размеры посадочных мест в распределительных панелях строго соответствуют указанным габаритам защитных комплектов. В современной практике проектирования телекоммуникационных сетей наблюдается устойчивая тенденция к использованию укороченных вариантов гильз. Подобное инженерное решение дает возможность существенно экономить полезное пространство и минимизировать общие габариты коммутационного оборудования.
Cabeus КДЗС-60 комплект деталей для защиты места сварки (60 мм)
Особенности защиты оптических соединений
Функционирование современных телекоммуникационных сетей базируется на трансляции световых импульсов посредством специализированных стеклянных нитей. В качестве основного материала для их изготовления выступает кварц. Данное сырье отличается высокой степенью хрупкости. По этой причине практическая эксплуатация подобных проводников невозможна без применения многоуровневых защитных механизмов.

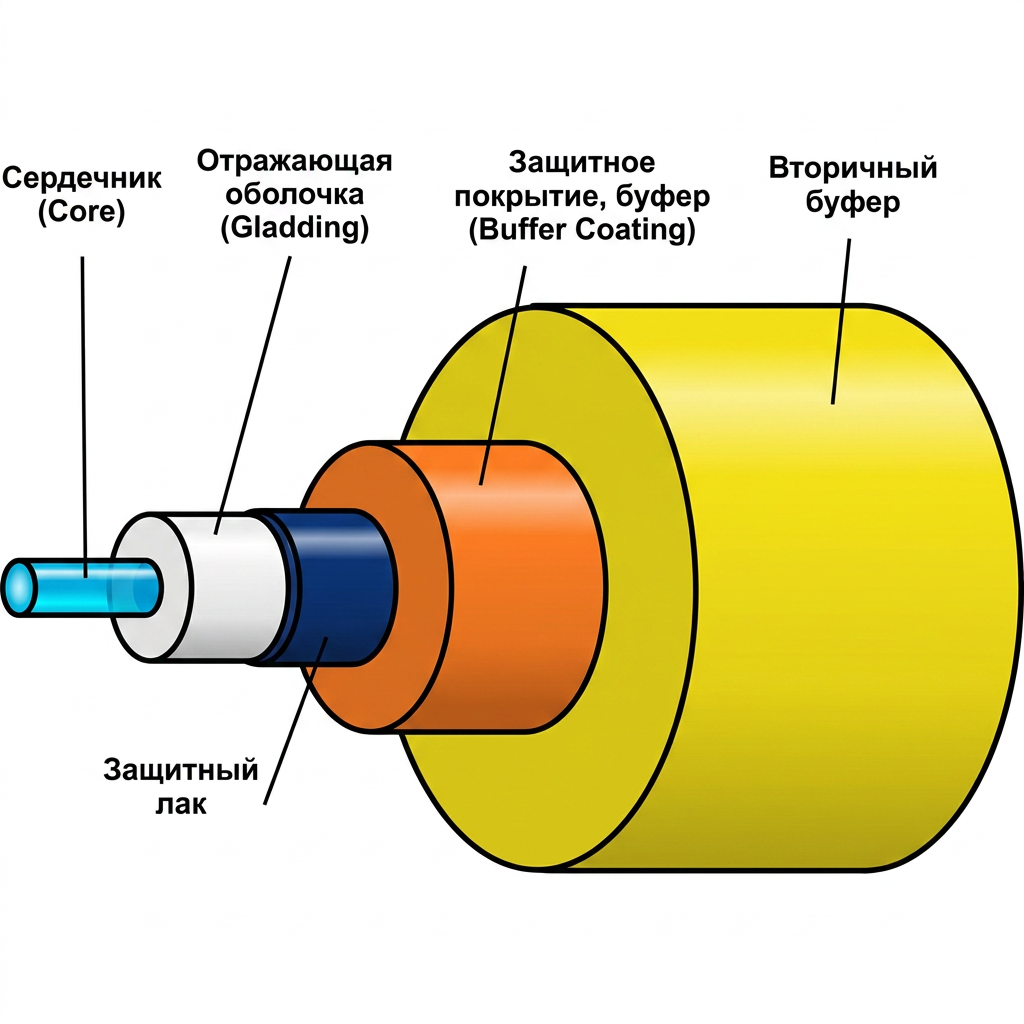

- Толщина стандартного световода крайне мала и составляет всего сто двадцать пять микрометров. Столь тонкий элемент подвержен разрушению даже при минимальных физических нагрузках. Для придания необходимой эластичности на поверхность изначально наносится специализированный лаковый состав.
- Поверх лака формируется первичное буферное покрытие. Благодаря этой процедуре общий диаметр проводника возрастает до двухсот пятидесяти микрометров, а сама нить обретает существенную гибкость. В некоторых модификациях применяется дополнительный вторичный слой, увеличивающий сечение до девятисот микрометров. Подобная конфигурация дает возможность устанавливать коннекторы напрямую, минуя этап терминации в распределительном оборудовании.
- Для создания полноценных инфраструктур передачи данных отдельные нити группируются в единый кабель. Специфическая архитектура таких магистралей гарантирует полную безопасность внутренних элементов. Это позволяет осуществлять как подземный монтаж, так и воздушную прокладку линий без риска повреждения хрупких компонентов.
- Базовым барьером безопасности служат оптические модули. Они представляют собой полимерные каналы, внутри которых располагаются сами проводники. Пространство между ними заполняется специальным гелем с гидрофобными свойствами, полностью исключающим проникновение разрушительной влаги.
- Следующим барьером выступает внутренняя оболочка, изготовленная из полиэтилена. Внешний контур формируется из аналогичного полимера, но уже с повышенными показателями плотности. Для обеспечения устойчивости к механическим нагрузкам конструкция усиливается металлическим бронированием или прочными стеклопластиковыми стержнями.
- Процесс стыковки линий требует проведения тщательных подготовительных мероприятий. Начальная стадия включает в себя полную очистку рабочего участка от армирующих компонентов и всех типов внешних оболочек. Завершается подготовка аккуратным удалением лакового слоя непосредственно с поверхности кварцевого стекла.
- После описанных манипуляций рабочий участок становится абсолютно беззащитным и требует предельной аккуратности в обращении. До момента непосредственного сваривания на нить надевается специальная термоусаживаемая гильза для защиты сварного шва. Когда стыковка завершена, этот элемент надвигается на оголенный сегмент. Окончательная фиксация происходит путем термической обработки в нагревательной камере монтажного устройства.

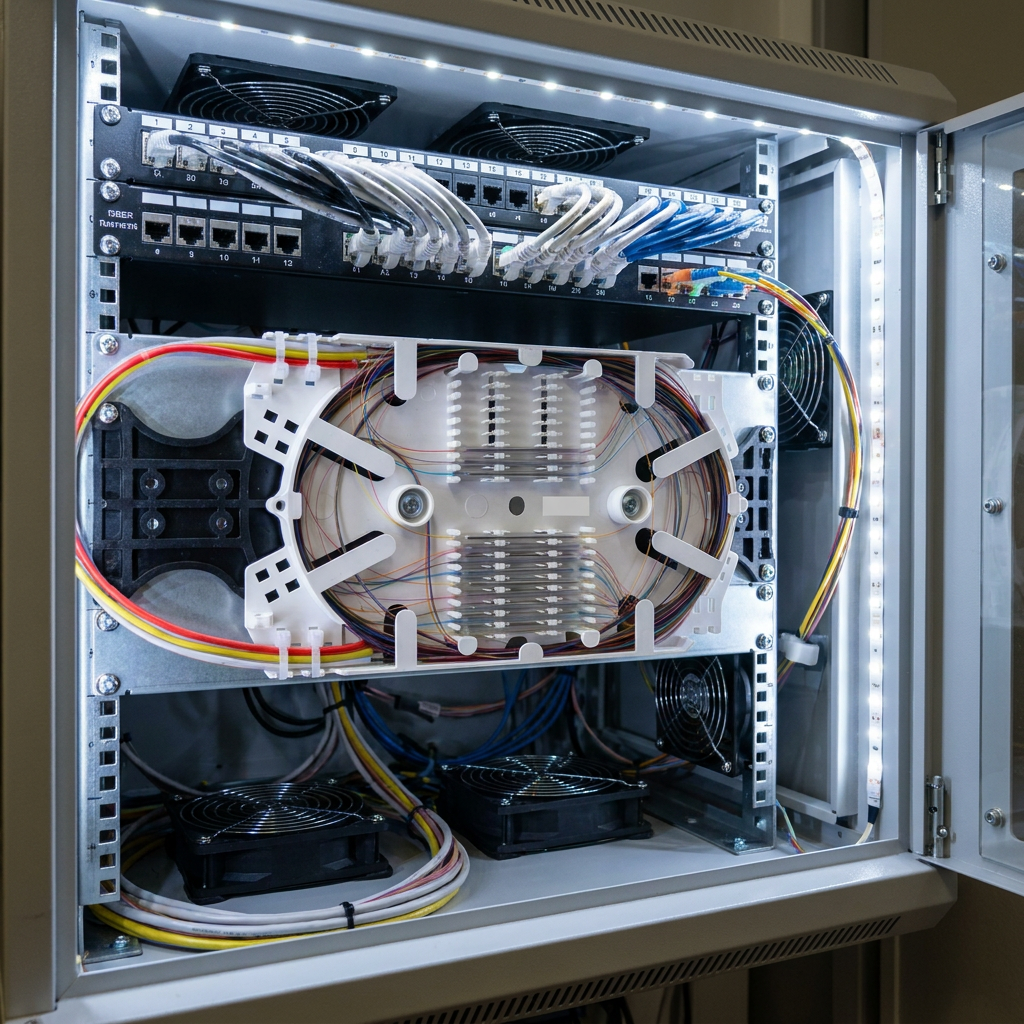

- Готовые соединения аккуратно укладываются в индивидуальные пазы специализированной кассеты, где надежно удерживаются механическими фиксаторами. Данные кассеты обычно монтируются внутри закрытых кроссов или защитных муфт. Подобный комплексный подход гарантирует долговечную работу магистрали, полностью изолируя хрупкие места стыков от любых негативных внешних воздействий.
Где купить качественные КДЗС?
Наша организация предлагает обширный ассортимент комплектующих и специализированного оборудования, предназначенного для монтажа волоконно-оптических сетей. Перечень реализуемой продукции не ограничивается исключительно гильзами для защиты сварных соединений.
В нашем каталоге представлены разнообразные сопутствующие товары для прокладки линий связи. Заказчики имеют возможность приобрести высокотехнологичные аппараты для сварки оптоволокна, распределительные панели и соединительные элементы. При этом ценовая политика предприятия остается весьма демократичной и выгодной для покупателей.
Квалифицированные сотрудники компании всегда готовы оказать профессиональную поддержку на этапе подбора технического оснащения. Наши эксперты детально проанализируют специфику предстоящих работ.
Основываясь на индивидуальных требованиях конкретного проекта, компетентные менеджеры порекомендуют оптимальные модификации устройств. Подобный подход гарантирует максимально эффективное и точное достижение поставленных вами инженерных целей.
