Что такое оптическая муфта и для чего она нужна?

Содержание:

Что такое оптическая муфта?

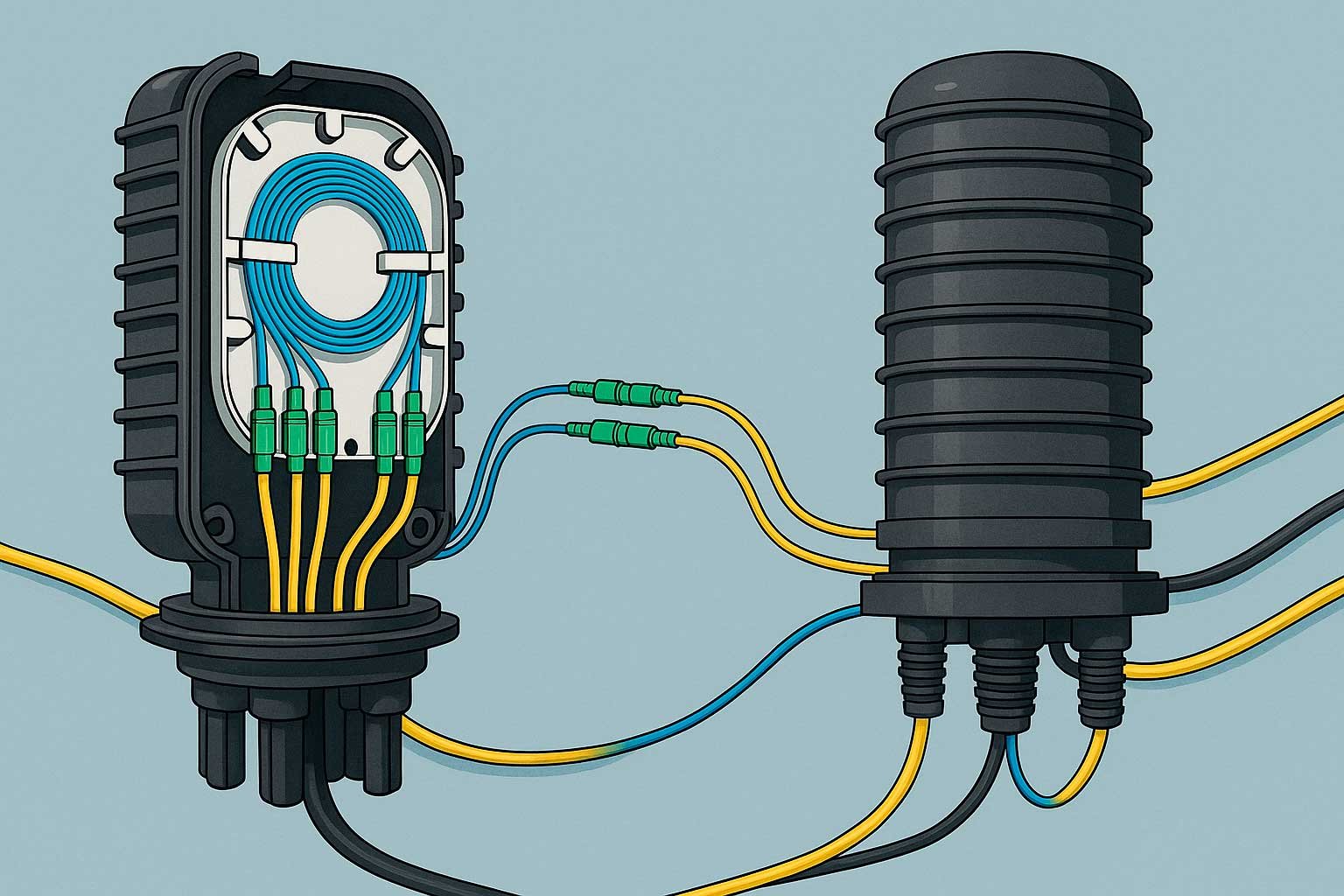

Оптическая муфта — это специальное устройство, предназначенное для соединения, защиты и организации оптических волокон в линиях связи. Она играет ключевую роль в построении волоконно-оптических сетей, обеспечивая надежность передачи данных и долговечность кабельной инфраструктуры. Оптическая муфта представляет собой герметичный корпус, внутри которого размещаются сварные или механические соединения оптических волокон. Внутри муфты используются специальные кассеты для укладки волокон, фиксаторы кабеля и элементы герметизации. Основная задача муфты — защитить место соединения волокон от внешних воздействий и сохранить стабильные характеристики сигнала.

Оптические муфты представляют собой важный элемент в процессе установки и эксплуатации современных волоконно-оптических линий связи (ВОЛС). Они выполняют защитную функцию, обеспечивая надежную изоляцию оптических волокон от неблагоприятных условий внешней среды. Этим обеспечивается долговечность и стабильная работа оптического кабеля, который может подвергаться воздействию влаги и других агрессивных факторов.

В наши дни функции оптических муфт значительно расширились. Помимо защиты, они также выполняют коммутационные задачи, позволяя выводить необходимые волокна для подключения к специализированному оборудованию. Эти устройства предназначены для соединения различных типов оптических кабелей, что делает их универсальными в разных условиях монтажа, будь то в земле, в кабельных каналах, тоннелях или на опорах воздушных линий.

Муфта вводная МВП 8

Для чего нужна оптическая муфта?

Муфты применяются в следующих случаях:

  • соединение двух оптических кабелей
  • разветвление линии связи
  • восстановление поврежденного кабеля
  • организация распределительных узлов сети
  • защита сварных соединений волокон

Без использования муфт невозможно построить надежную магистральную или распределительную оптоволоконную сеть.

Муфта вводная ВМ-15



Основные функции оптических муфт

Оптическая муфта выполняет сразу несколько важных функций:

  • защита от влаги, пыли и грязи
  • защита от механических повреждений
  • фиксация кабеля и разгрузка натяжения
  • организация и укладка волокон
  • обеспечение стабильности оптического сигнала

Муфта труба-труба D=63мм IP66/IP67 никелированная латунь (6110-63N)



Преимущества использования оптических муфт

  • высокая надежность соединений
  • долговечность (срок службы до 25 лет и более)
  • защита от агрессивной среды
  • удобство обслуживания и модернизации сети

Муфта вводная ВТ(Х)-38(1+1/2")

Особенности оптических муфт

Современные оптические муфты должны отвечать высоким требованиям. Их конструкция должна быть не только прочной, но и удобной в использовании. Установка оптических волокон должна быть простой, а обслуживание — не вызывать затруднений. К числу основных требований можно отнести следующие аспекты.

Первый важный аспект — герметичность. Влага может оказать негативное воздействие на оптическое волокно, поэтому все отверстия муфт должны быть тщательно герметизированы. Герметизация вводов оптического кабеля, как правило, осуществляется с использованием термоусаживаемых трубок, резинок и различных герметизирующих составов. Требования к уровню защиты предусматривают стандарт IP68, что означает, что муфта должна сохранять герметичность даже при длительном погружении в воду на глубину до одного метра. Герметизируемые элементы включают как кабельные вводы, так и крышку муфты, которая фиксируется с помощью уплотнителей и болтов.

Следующий аспект — прочность материалов. Оптические муфты производятся из высококачественного пластика, часто с добавлением ребер жесткости, что помогает защитить их от механических повреждений и предотвращает попадание воды внутрь.

Удобство работы с муфтами также имеет огромное значение. Часто монтажникам приходится работать в ограниченных условиях, что может усложнять обслуживание муфты и, как следствие, оказывать негативное влияние на функционирование оптической сети. Поэтому конструкция муфты, способы укладки волокон и расположение сплайс-кассет должны быть разработаны таким образом, чтобы облегчать процесс монтажа и обслуживания.

Количество и диаметр вводимых кабелей также являются важными параметрами. Идеальным вариантом считается, когда в один порт заходит только один оптический кабель, исключая лишние вводы. На сегодняшний день существуют универсальные муфты, которые могут принимать множество кабельных вводов, что упрощает проектирование и установку.

Максимальное количество сварочных соединений — еще один важный критерий. Обычно указывают, сколько гильз можно разместить в муфте в один слой, принимая во внимание количество сплайс-кассет. Многие современные муфты позволяют устанавливать дополнительные кассеты, что дает возможность укладывать гильзы в два слоя, повышая удобство обслуживания.

Муфта вводная ВМ(90)-38

Комплектация оптической муфты

Комплектация оптической муфты обычно включает в себя:

  • элементы для крепления наружной оболочки оптического кабеля;
  • механизмы, обеспечивающие прочность электрических компонентов;
  • кассеты для укладки и защиты соединений оптических волокон, а также для запаса;
  • узлы для заземления.

Качество соединения кабелей имеет решающее значение для эффективной работы оптической сети, поскольку от этого зависит передача сигнала и скорость передачи данных. Некачественное соединение может привести к значительным проблемам, особенно в системах с высокой пропускной способностью.

Классификация и виды оптических муфт

Существует несколько типов муфт в зависимости от назначения и условий эксплуатации:

По способу установки:

  • подземные (канализационные) — устанавливаются в кабельных колодцах
  • воздушные — монтируются на опорах линий связи
  • настенные — используются внутри помещений

По конструкции:

  • тупиковые (оконечные) — для подключения одного кабеля с разветвлением
  • проходные — для соединения кабелей «в линию»

По типу герметизации:

  • механические (с уплотнителями)
  • термоусаживаемые
  • гелевые

Оптические муфты классифицируются по способу герметизации. "Холодный" метод включает использование болтов и защелок, тогда как "горячий" метод подразумевает нагрев муфты, что обеспечивает ее надежное закрепление на кабелях после остывания. Существуют конструкции, в которых применяются оба метода.

Классификация муфт также основывается на типе соединения. Существуют:

  • Тупиковые муфты, куда кабель вводится с одной стороны. Они обеспечивают хорошую организацию внутреннего пространства и упрощают обслуживание.
  • Проходные муфты, позволяющие ввод кабеля с обеих сторон, что дает возможность соединять несколько кабелей одновременно и выводить волокна на оборудование.
  • Универсальные муфты, обладающие многофункциональностью и позволяющие осуществлять непрерывный проход оптических модулей.
  • Кроссовые муфты, которые имеют места для установки адаптеров и обеспечивают больший объем для укладки соединений.

Где используются оптические муфты?

Оптические муфты применяются в:

  • телекоммуникационных сетях
  • интернет-провайдерах
  • магистральных линиях связи
  • системах видеонаблюдения
  • корпоративных и городских сетях передачи данных

Таким образом, оптические муфты играют ключевую роль в обеспечении надежности и эффективности волоконно-оптических линий связи, и их правильный выбор и установка являются залогом успешной работы всей сети.
