Трубка термоусадочная (кембрик) её свойства и назначение

Содержание:

• Что такое термоусадочная трубка?
• Технические характеристики термоусадочной трубки следующие
• Ключевые особенности термоусадачной трубки
• Области использования термоусадочных материалов

Что такое термоусадочная трубка?

Термоусадочная трубка, также известная как кембрик, в первую очередь используется для изоляции соединений электрических проводов. Одним из основных ее достоинств является простота монтажа и превосходные электроизоляционные характеристики, что делает ее более предпочтительной по сравнению с обычной изоляционной лентой.

Кембрики представляют собой небольшие изоляторы, которые изготавливаются из различных материалов. Существует два основных типа кембриков: обычные и термоусаживаемые. Обычные кембрики, чаще всего, производятся из гибкого поливинилхлорида (ПВХ) и имеют разнообразные цвета. Кроме того, существуют специализированные варианты, сделанные из пропитанных смолами тканей, таких как хлопок или стекловолокно, которые покрыты полимерными слоями. Термоусаживаемые кембрики изготавливаются из сшитого полиэтилена и других полимеров, таких как PET, PVDF, PTFE и силиконовая резина.

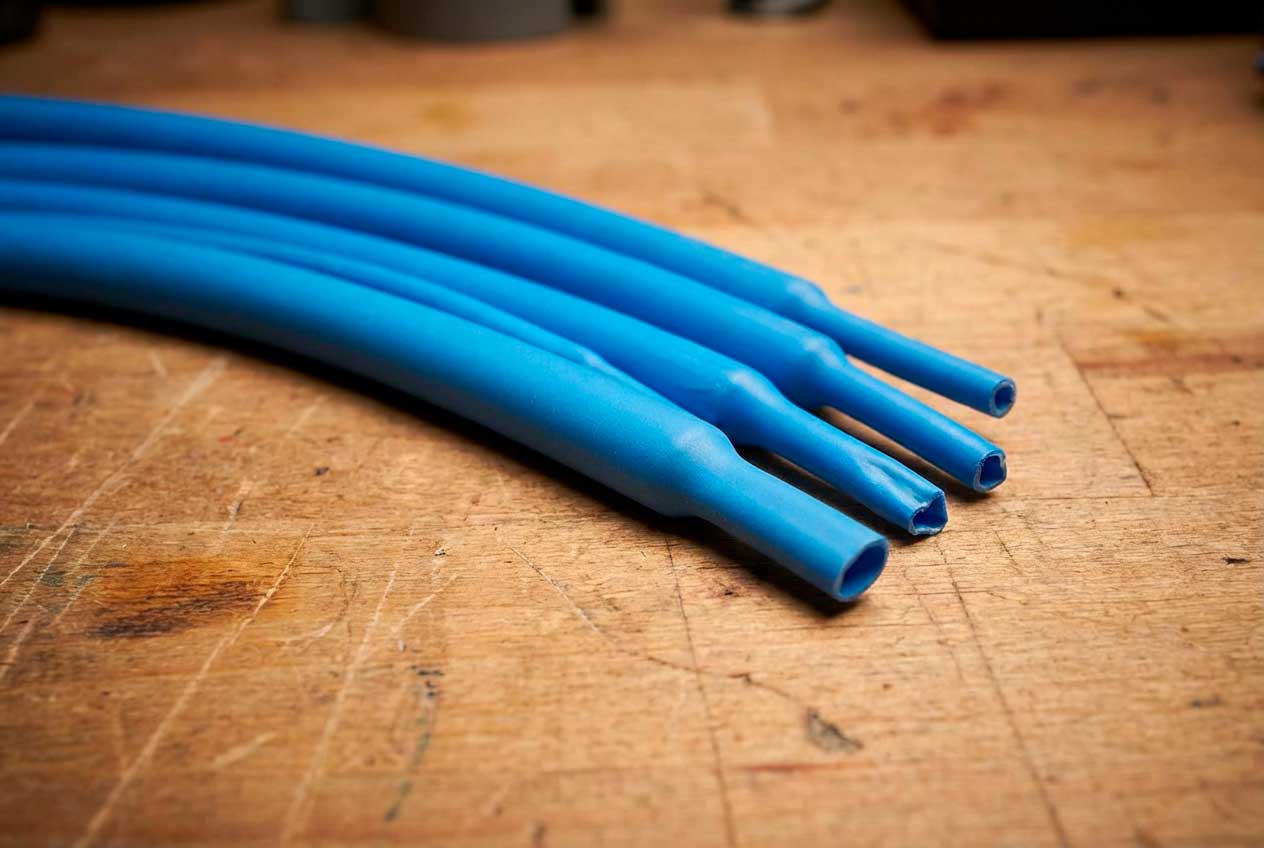

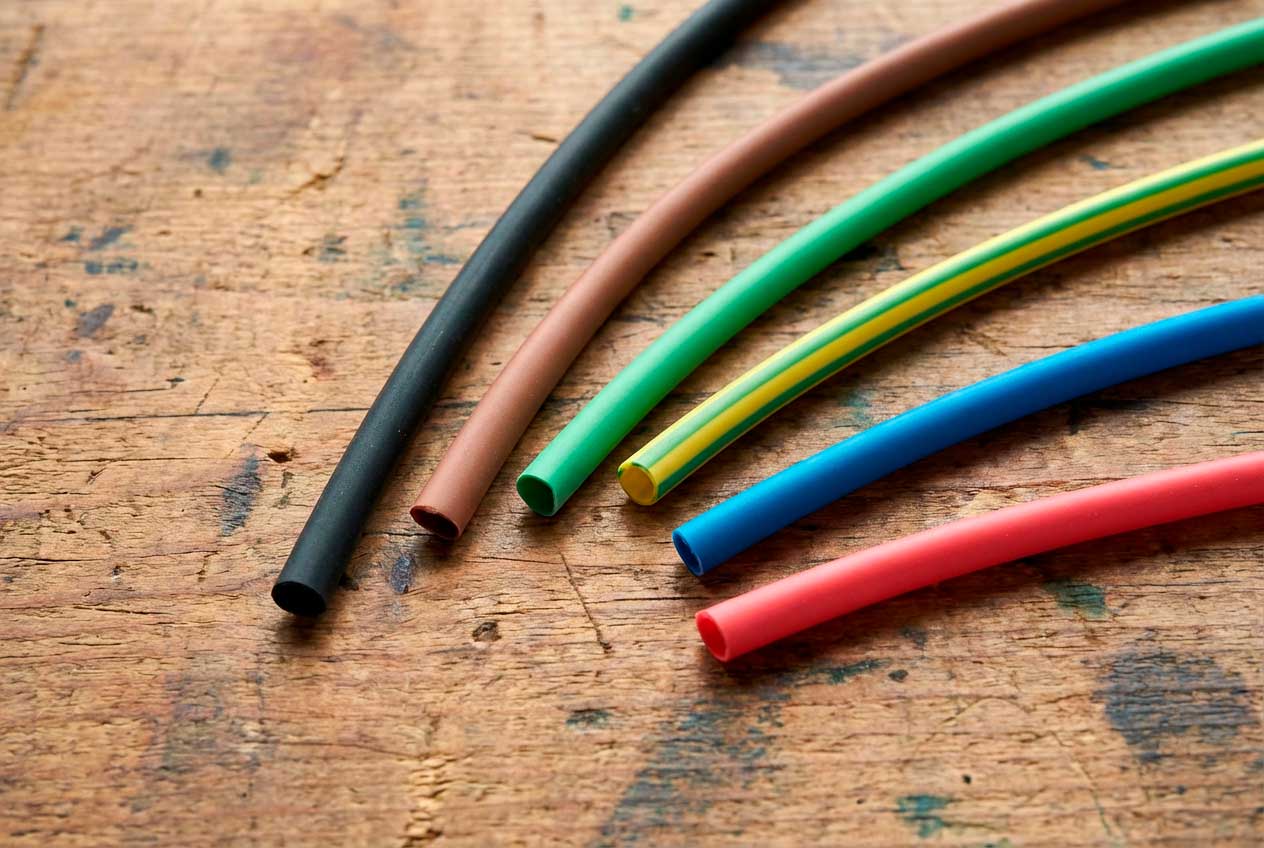

Термоусаживаемый кембрик представляет собой трубку, которая при нагревании усаживается, обеспечивая электрическую изоляцию для токопроводящих элементов электрооборудования. Обычно такие кембрики используются в устройствах, работающих с напряжением до 1000 вольт постоянного тока, и чаще всего встречаются в низковольтной аппаратуре. Эти трубки выпускаются в разнообразных цветах, что дает возможность применять их не только для изоляции, но и для цветовой маркировки проводов.

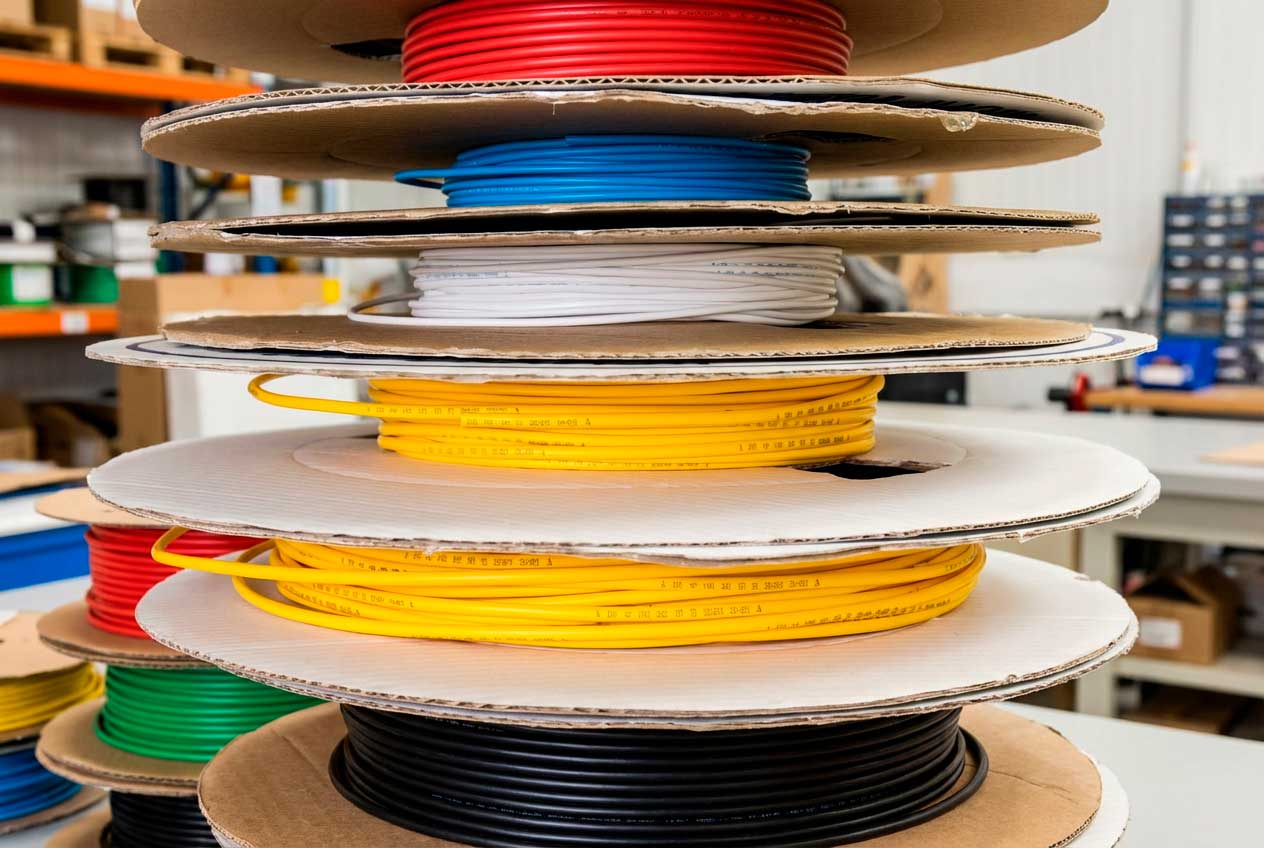

Термоусадочные трубки поставляются в катушках различной длины в зависимости от диаметра. Например, катушки с диаметром от 1 до 3,5 мм имеют длину 200 метров, для 6 мм — 100 метров, а для диаметров от 8 мм и выше — 50 метров. Это позволяет изолировать значительные участки кабеля и защищать его от негативного воздействия внешней среды.

Существуют также готовые наборы термоусадочной трубки, которые содержат нарезанные отрезки и упакованы в удобный пластиковый контейнер.

Для усадки термоусадочной трубки рекомендуется использование термофена. Если такого инструмента нет, можно обойтись обычным паяльником или зажигалкой.

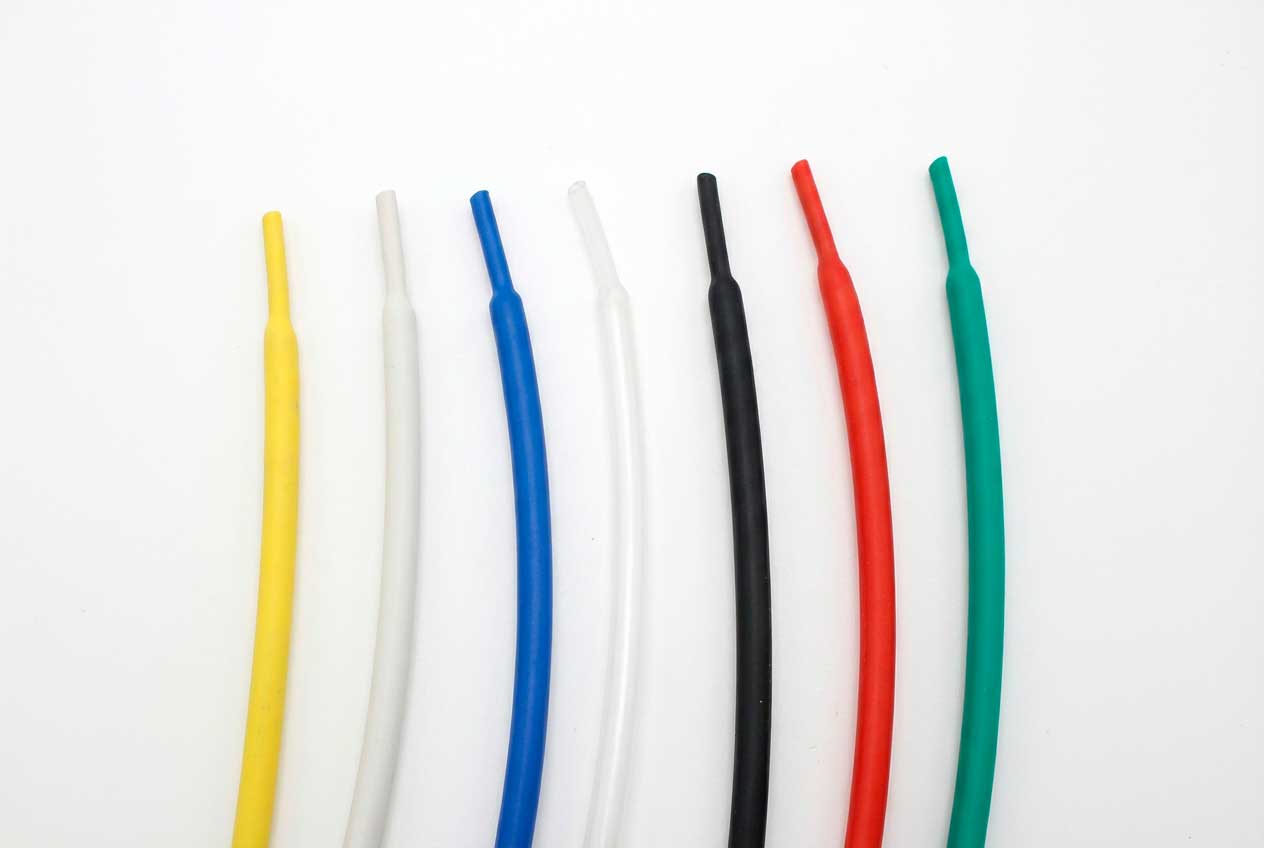

Коэффициент усадки термоусадочной трубки составляет 2, что означает, что если до усадки внутренний диаметр равен 35 мм, после нагрева он уменьшится до 17,5 мм. Важно помнить, что при усадке толщина стенки трубки увеличивается.

Несмотря на значительное уменьшение диаметра, длина термоусадочной трубки остается практически неизменной.

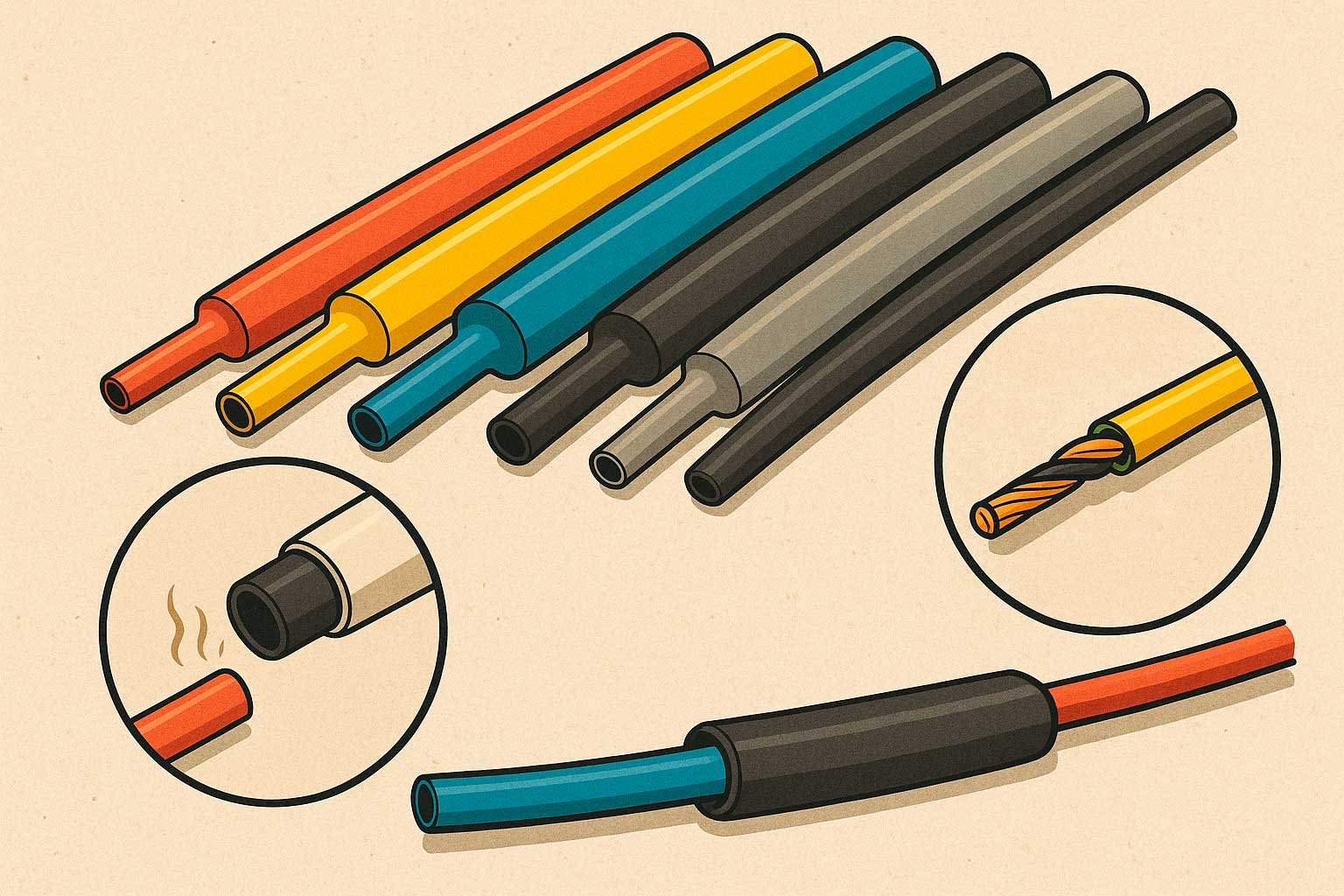

Процесс монтажа термоусадочной трубки достаточно прост. Важно заранее подобрать правильный размер. Окружность трубки после усадки должна быть меньше окружности изолируемого элемента. Например, для кабеля диаметром 6 мм подойдет термоусадочная трубка с диаметром 8 мм, которая после нагрева уменьшится до 4 мм и надежно обтянет изолируемую часть.

Технические характеристики термоусадочной трубки следующие:

• Материал: ПВХ
• Температура усадки: от +125 °C до +200 °C (исключение составляет диаметр 35 мм — от +105 °C до +200 °C)
• Диапазон рабочих температур: от –55 °C до +105 °C

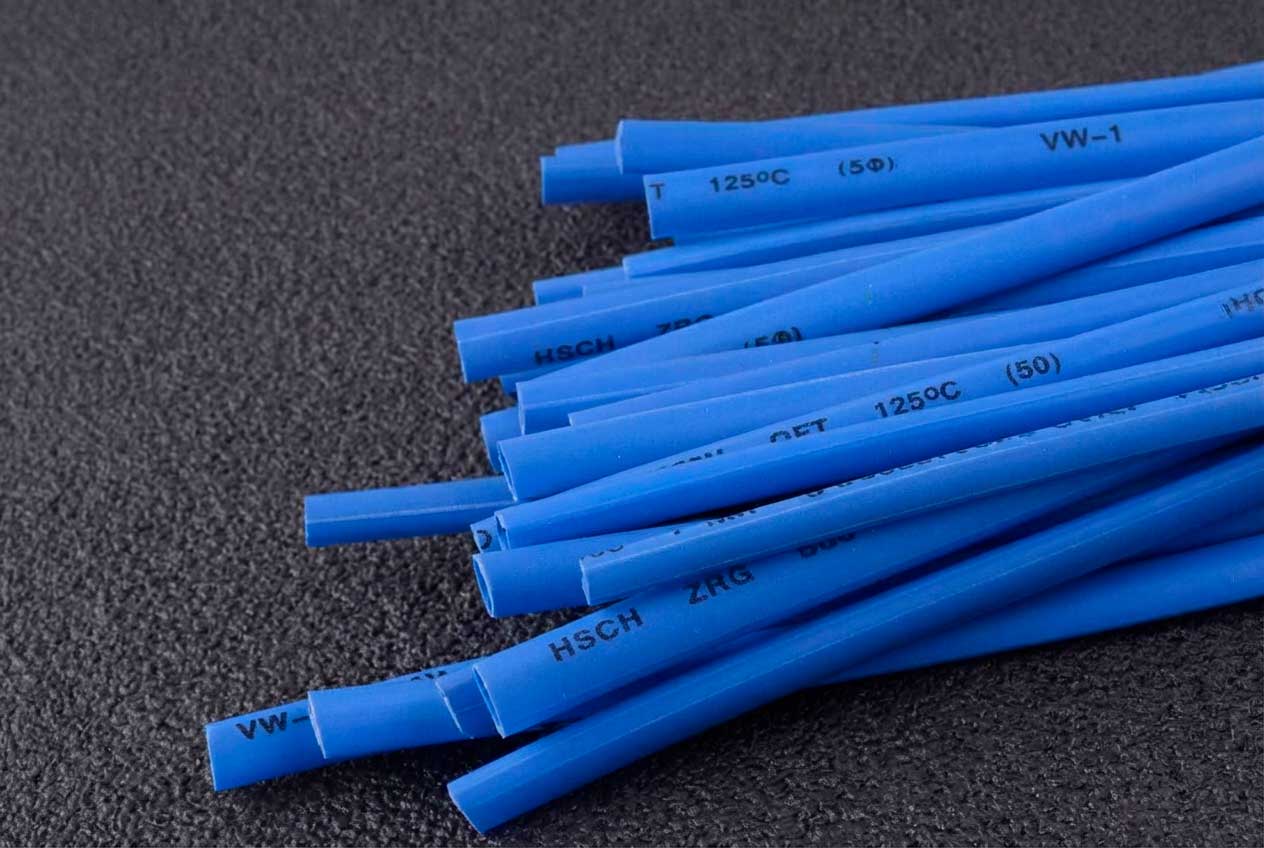

Одной из основных задач кембриков является восстановление изоляции проводов или жил кабелей на местах соединений, например, в спайках или контактных пластинах. Они также могут использоваться для защиты пассивных элементов печатных плат, таких как резисторы и конденсаторы, от нежелательных контактов между собой и с самой платой. Дополнительно кембрики обеспечивают механическую защиту проводов и соединений от коррозии и повреждений. Кроме этого, они могут служить для маркировки, так как различие в цветах позволяет обозначать разные проводники. С помощью специальных принтеров на кембрики можно наносить надписи и изображения для более подробной идентификации. Использование термоусадочной трубки для изоляции проводов значительно ускоряет процесс по сравнению с применением изоляционной ленты.

Отдельную категорию составляют кембрики, сделанные из стекловолоконных и кремнезёмных материалов. Эти кембрики предназначены для работы в условиях высоких температур, достигающих 250-500 градусов Цельсия, в отличие от обычных ПВХ и термоусаживаемых кембриков, которые при таких температурах плавятся. Такие решения часто применяются в осветительных приборах и нагревательных устройствах, где температура может значительно повышаться.

Тем не менее, обычные кембрики имеют свои достоинства, такие как более низкая стоимость и возможность многократного использования. Термоусаживаемый кембрик, после усадки, уже нельзя снять без повреждений, что делает его применение менее гибким. В то же время обычный кембрик можно использовать в качестве изолирующей трубки без обязательной тепловой обработки.

Ключевые особенности термоусадачной трубки

Несмотря на схожесть функционала, обычные и термоусаживаемые кембрики имеют свои особенности. Обычный кембрик представляет собой нарезанную трубку фиксированного диаметра, что требует точного подбора. Если проводник значительно тоньше, чем контакт, надеть кембрик не удастся. Хотя его можно немного растянуть, это не всегда гарантирует успех, и существует риск его повреждения.

В отличие от обычного, термоусаживаемый кембрик обладает более широкими допусками по диаметру, так как при нагревании он сжимается до нужного размера. Это позволяет легко и надежно изолировать соединения без необходимости предварительной подгонки. Дополнительные преимущества термоусаживаемых кембриков включают более широкий диапазон рабочих температур, меньшую токсичность при горении, устойчивость к коррозии и долгий срок службы. Также существуют варианты с клеевым герметизирующим слоем.

Кембрик термоусадочный представляет собой важный элемент в области электротехники. Его основные характеристики включают:

Во-первых, он обладает высокой устойчивостью к воздействиям масел и химических веществ. Это делает его идеальным для использования в различных условиях, где может возникнуть контакт с агрессивными средами.

Во-вторых, данный материал обеспечивает электрическую изоляцию, способную выдерживать напряжение до 1000 В. Это свойство особенно важно для высоковольтных систем.

Кроме того, термоусадочный кембрик демонстрирует высокую степень пожаробезопасности. Цветная трубка, соответствующая стандарту ТУТнг ГОСТ (LS/HF), является доступным решением для электриков, когда требуется соблюдение строгих норм безопасности в отношении пожарной безопасности оборудования и помещений.

Также стоит отметить, что данный продукт сохраняет свои свойства при длительном воздействии солнечного света, что подтверждает его долговечность и надежность.

Термоусадочный кембрик представляет собой компактное и надежное средство для маркировки проводов. Он способен выдерживать широкий диапазон рабочих температур, что делает его универсальным для разных условий эксплуатации.

Форма кембрика может варьироваться — он может быть сплющенным, овальным или круглым, что не влияет на процесс установки, а лишь способствует удобству транспортировки. Для бытовых нужд можно приобрести наборы, в то время как профессионалы часто предпочитают использовать материал в бухтах.

Термоусаживаемая трубка отличается разнообразием коэффициентов усадки, что позволяет эффективно защищать и организовывать жгуты кабеля различных диаметров. Поверхность таких трубок также может быть использована для печати, что добавляет функциональности.

Следует учитывать, что для монтажа потребуется дополнительное оборудование для нагрева, однако сам процесс установки остается достаточно простым. Изготавливаются термоусадочные кембрики из различных материалов, включая полиэтилен, и полимеры, такие как ПЭТ, ПВДФ, ПТФЭ, силиконовая резина и негорючий полиолефин.

Области использования термоусадочных материалов

Термоусадочные трубки находят широкое применение в таких сферах, как строительство и жилищно-коммунальное хозяйство. Они активно используются при монтаже для герметизации оборудования, изоляции и маркировки электропроводки в ходе ремонтных работ.

В частности, в электротехнических работах эти материалы применяются в качестве изоляции. Они обеспечивают защиту токопроводящих элементов аппаратов, работающих с постоянным напряжением до 1000 вольт. Кроме того, термоусадочные трубки служат для защиты от коррозии.

Эти материалы также обеспечивают дополнительную механическую прочность для движущихся частей механизмов. Например, термоусадка может использоваться для покрытия роликов и катков конвейеров.

Маркировка проводов и кабелей — еще одна важная функция термоусадочных трубок.

Кембрики также находят применение в фиксации различных предметов в устройствах и механизмах. Например, рыбаки используют их для крепления поплавков и крючков на леске, а также для имитации насекомых при ловле рыбы.
