Термостаты с нормально замкнутыми и нормально разомкнутыми контактами для шкафов управления
Содержание:
- Термостаты с одним нормально разомкнутым контактом (NO)
- Термостаты с одинарным нормально замкнутым контактом (NC)
- Как проверить работает ли термостат?
Термостаты необходимы для управления температурой электрических шкафов управления и обычно они используются в сочетании с другими устройствами, такими как вентиляторы или нагреватели. Но какой из термостатов лучше выбрать для вашего шкафа управления?
Термостаты с одним нормально разомкнутым контактом (NO)

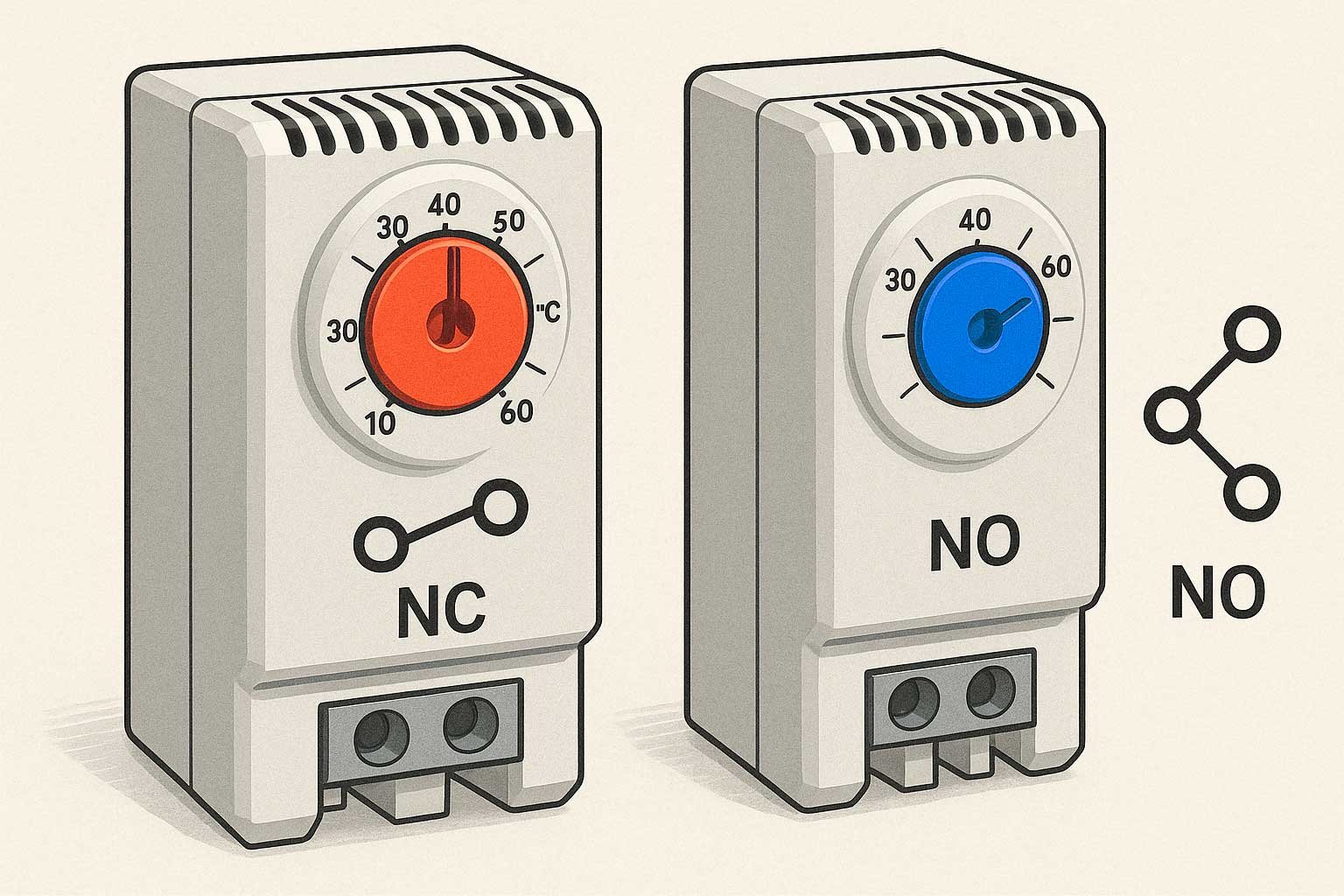

Нормально открытые одноконтактные термостаты узнаваемы с первого взгляда благодаря СИНЕЙ ручке и используются, как можно понять по цвету, для управления системами вентиляции или охлаждения в целом.
Определение нормально разомкнутого контакта (также сокращенно NO) может вызвать некоторые сомнения в его интерпретации: контакт определяется как «нормально разомкнутый», когда температура окружающей среды ниже установленной, и, следовательно, подключенное охлаждение, такое как вентилятор остается выключенным. Итак, предположим, что температура в помещении повышается: когда температура превышает значение, установленное на ручке, контакт замыкается (замыкается при повышении), включая вентилятор.
Из ассортимента нашего сайта, наиболее популярной моделью термостата с нормально разомкнутым контактом, которая применяется для регулирования работы вентиляторов в шкафах управления, является TCZ 111. Этот компактный термостат имеет доступную стоимость и, не смотря на это, выполняет поставленную задачу по управлению вентиляцией надежно и эффективно.
Cabeus KTS011 Термостат нормально-разомкнутый 0-60°C для охлаждения, с креплением
Термостаты с одинарным нормально замкнутым контактом (NC)
Второй вид термостата представляет собой устройство с нормально замкнутым одинарным контактом, которое можно легко определить благодаря красной ручке. Этот тип термостата применяется для управления системами отопления, например, обогревателями в шкафах управления ОША.
В термостатах с нормально замкнутым контактом (сокращенно NC) состояние замыкания сохраняется, пока температура окружающей среды ниже установленного уровня, заданного на ручке. В этом случае подключенное устройство, такое как обогреватель ОША, работает, так как необходимо поддерживать тепло в электрическом шкафу.
Температура внутри шкафа постепенно поднимается и, достигнув установленного порога, вызывает размыкание контакта. Это происходит при увеличении температуры, что приводит к отключению нагревателя.
Cabeus KTO011 Термостат нормально-замкнутый 0-60°C для обогрева, с креплением
Cabeus ZR011 Термостат универсальный 0-60°C, для обогрева и охлаждения, с кронштейном
Как проверить работает ли термостат?
Для правильного функционирования термостата важно, чтобы изменяющимся показателем была температура окружающей среды, а не значение, установленное на ручке. В противном случае логика его работы будет работать в обратном направлении.
Чтобы протестировать NO-термостат, обозначаемый синей ручкой, рекомендуется установить на нем значение температуры выше текущей температуры окружающей среды и оставить его в неизменном положении. В этот момент вентилятор, связанный с термостатом, будет выключен.
Далее, следует нагреть воздух вокруг термостата, используя, к примеру, фен. Как только температура окружающей среды превысит установленное значение, вентилятор автоматически включится.
Что касается термостата NC, который имеет красную ручку, то здесь потребуется охладить воздух вокруг устройства. Это можно осуществить, поместив термостат в холодильник или направив на него холодный воздух от кондиционера, при этом не следует изменять его настройки во время тестирования.
Эта логика также применима ко всем прочим термостатам и гигростатам, даже если в последнем случае переменная представлена относительной влажностью и имеется обменный контакт (NO + NC), что делает проблему менее очевидной.
