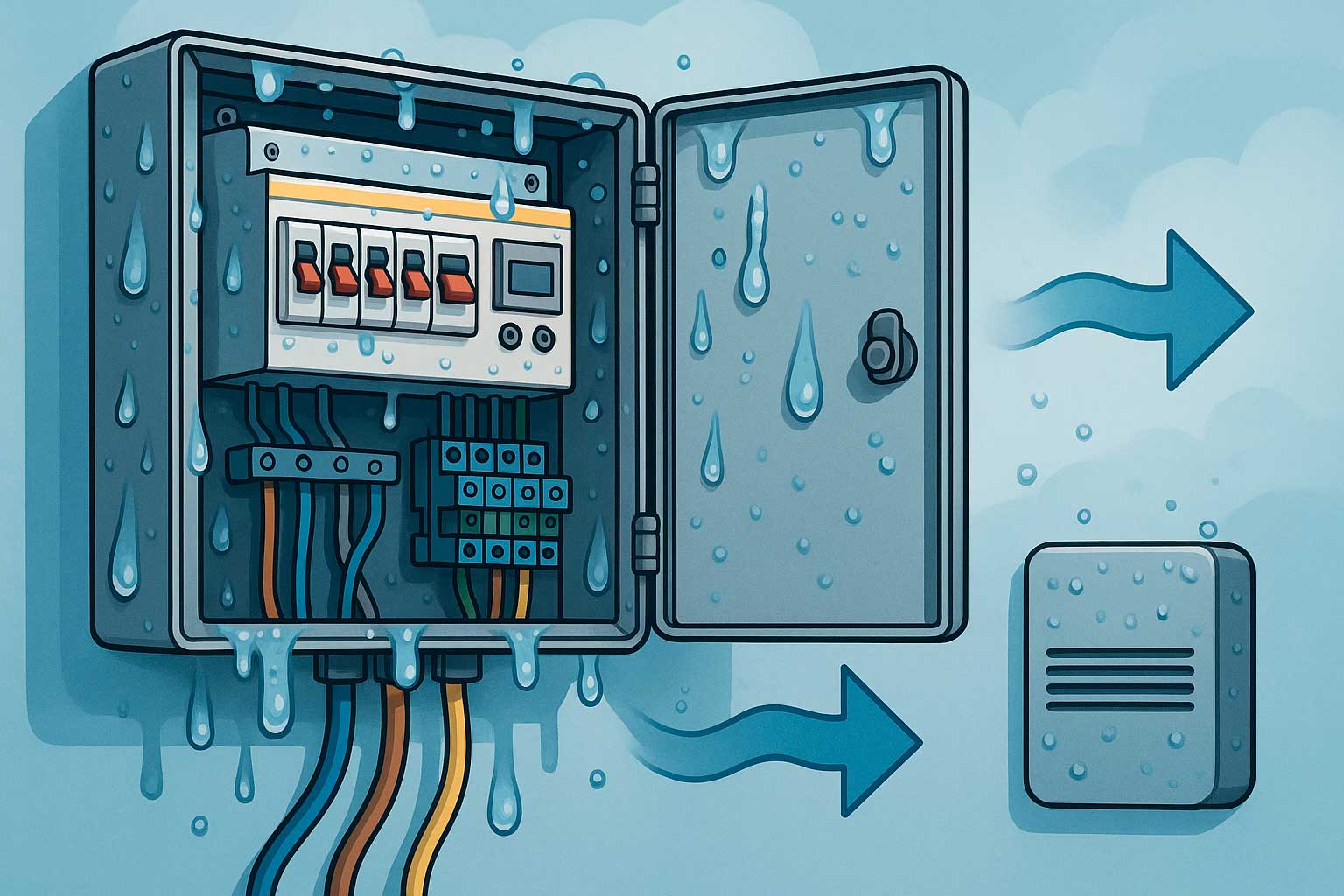

Почему образуется конденсат и как с ним бороться внутри электрощитов ?
Содержание:
- Причины образования конденсата
- Чем опасен конденсат
- Эффективные способы борьбы с конденсатом
- Практические рекомендации

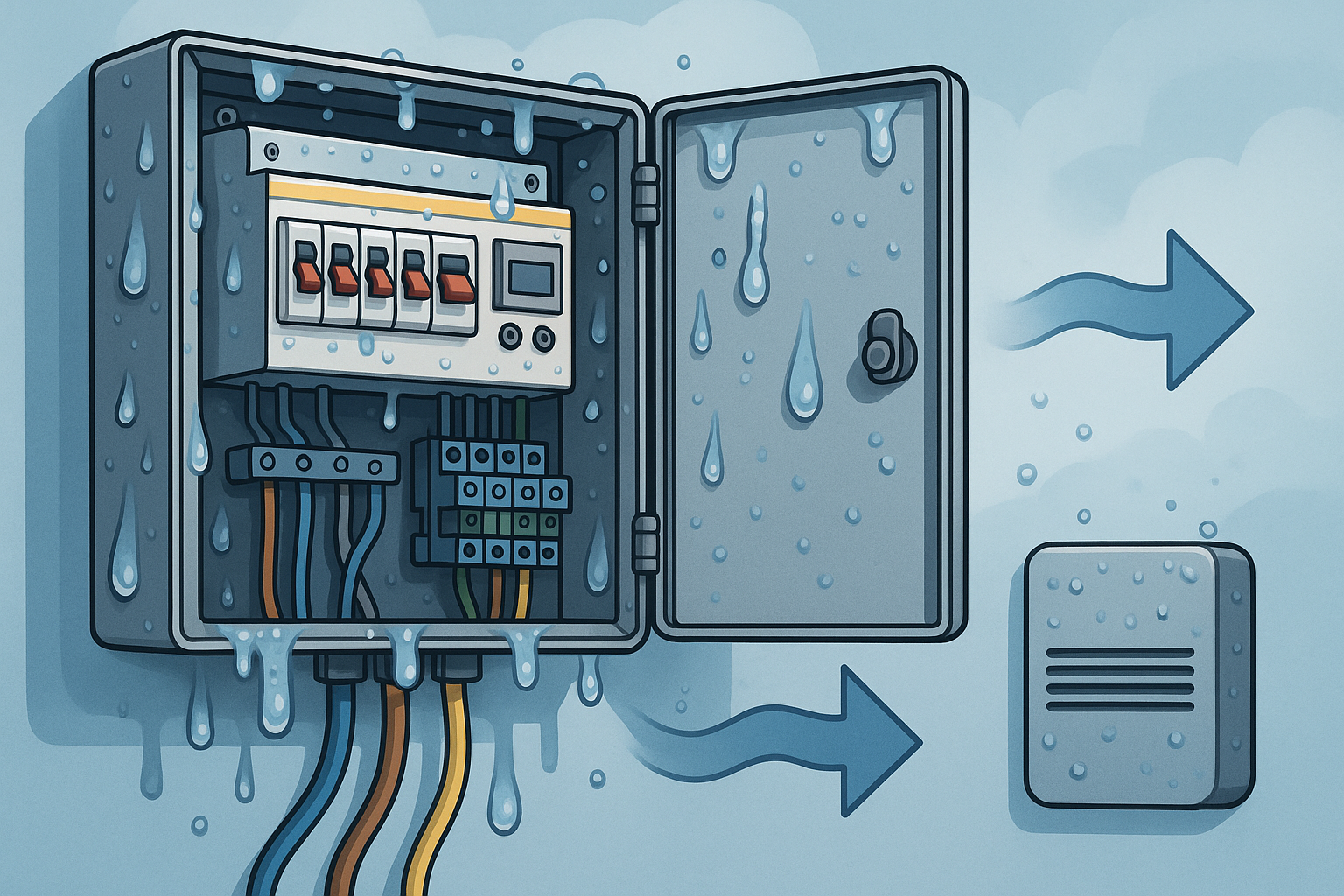

Конденсат внутри электрощитов — распространённая проблема, с которой сталкиваются как на промышленных объектах, так и в частных установках. На первый взгляд это незначительное явление, однако именно влага часто становится причиной серьёзных неисправностей: от коррозии контактов до коротких замыканий и выхода оборудования из строя. Конденсат, образующийся внутри электрощитов, представляет собой серьезную угрозу для электрических панелей и систем управления. Влага может стать причиной выхода из строя оборудования, что в свою очередь может привести к сбоям в производственных процессах.
Образование конденсата происходит в результате взаимодействия теплого, влажного воздуха с холодной поверхностью. В таких условиях водяной пар конденсируется, образуя капли, которые со временем сливаются в более крупные потоки воды. Эти капли могут проникать между компонентами и цепями, вызывая их повреждение и потенциальную коррозию при длительном контакте.
Разберёмся, почему возникает конденсат и какие решения действительно работают.
Независимо от материалов, из которых изготовлены электрощиты, и их уровня защиты, конденсат может образовываться из-за колебаний температуры, изменений климатических условий и давления. Особенно это актуально в ситуациях, когда необходимо открывать двери щитов для технического обслуживания, что может вызвать температурный дисбаланс и, как следствие, образование конденсата.
Причины образования конденсата
Основная причина появления влаги — это физическое явление, связанное с точкой росы. Когда тёплый влажный воздух охлаждается, содержащийся в нём водяной пар превращается в капли воды, оседающие на поверхностях.
В электрощитах это происходит по нескольким причинам:
Перепады температуры
Щит может нагреваться в течение дня под воздействием солнца или работающего оборудования, а затем быстро остывать ночью или при отключении питания. Такие циклы создают идеальные условия для выпадения конденсата.
Попадание влажного воздуха
Даже при хорошем исполнении корпуса внутрь щита может проникать воздух через кабельные вводы, неплотности или при открывании дверцы. Если окружающая среда влажная, это напрямую увеличивает риск образования влаги.
Высокая влажность окружающей среды
Подвалы, улица, производственные помещения, зоны с перепадами температур — всё это источники повышенной влажности.
Работа оборудования
Включение и выключение аппаратов вызывает нагрев и последующее охлаждение воздуха внутри щита, что также способствует конденсации.
Чем опасен конденсат
Игнорировать проблему нельзя. Даже небольшое количество влаги может привести к следующим последствиям:
- коррозия металлических элементов и контактов
- ухудшение изоляции
- утечки тока
- ложные срабатывания защит
- короткие замыкания
- снижение срока службы оборудования
RC19 MV-1 Вентилятор охлаждения, 220В, 120х120х38мм
Эффективные способы борьбы с конденсатом
Для предотвращения образования влаги важно не одно решение, а комплексный подход. Для предотвращения конденсации внутри шкафов управления можно предпринять ряд мер. Важно тщательно анализировать тепловыделение шкафа, учитывая уровень влажности и особенности окружающей среды. Сохранение уровня влажности ниже 60% может быть достигнуто с помощью установки гигростата, который активирует обогреватели при превышении заданных значений.
Также стоит организовать эффективное управление обогревом и вентиляцией, используя термостаты или системы мониторинга, которые будут взаимодействовать с различными датчиками и устройствами, оптимизируя энергопотребление.
Дополнительно, рекомендуется оснастить системы охлаждения Пельтье поддонами для сбора конденсата, а также использовать холодильные агрегаты с встроенной системой испарения, чтобы избежать накопления воды под оборудованием, что повысит безопасность эксплуатации.
Обогрев электрощита
Это наиболее эффективный и широко применяемый способ. Установка нагревателя позволяет поддерживать температуру внутри щита выше температуры окружающей среды, не допуская достижения точки росы.
Обычно используются компактные обогреватели с термостатом или гигростатом, которые автоматически включаются при необходимости.
Вентиляция
Организация воздухообмена помогает уменьшить влажность внутри корпуса. Применяются:
- вентиляционные решётки с фильтрами
- вентиляторы
Однако важно учитывать: без обогрева вентиляция в условиях высокой влажности может усугубить ситуацию.
RC19 R-120 Решетка хромированная для вентилятора 120х120х38 мм.
Осушение воздуха
В небольших шкафах могут применяться влагопоглотители (например, силикагель). Для более серьёзных условий используются промышленные осушители.
Герметизация
Чем меньше влажного воздуха попадает внутрь, тем ниже вероятность образования конденсата. Для этого:
- используются качественные уплотнители дверей
- применяются герметичные кабельные вводы
- контролируется степень защиты корпуса
Выбор степени защиты (IP)
Для эксплуатации на улице или во влажных условиях рекомендуется использовать щиты со степенью защиты не ниже IP54–IP65.
Однако важно понимать: полностью герметичный щит без обогрева может «запотевать» изнутри из-за внутренних перепадов температуры.
Дренаж
В некоторых случаях применяются дренажные клапаны, позволяющие удалять скопившуюся влагу из корпуса.
Практические рекомендации
На практике наилучший результат даёт сочетание нескольких решений:
- установка обогревателя
- минимальная контролируемая вентиляция
- качественная герметизация корпуса
Такой подход позволяет стабилизировать микроклимат внутри электрощита и существенно снизить риск образования конденсата.
Конденсат — это не случайность, а закономерный результат перепадов температуры и влажности. Полностью исключить его образование можно только при грамотном проектировании и эксплуатации электрощита.
Своевременное применение обогрева, вентиляции и герметизации не только защищает оборудование, но и значительно продлевает срок его службы, снижая риск аварий и внеплановых простоев.
