Как подключить камеры по витой паре?
Содержание:
- Что такое витая пара
- Виды камер, подключаемых по витой паре
- Схемы подключения камер по витой паре
- Таблица категорий витой пары для видеонаблюдения
- Таблица типов экранирования витой пары
- Таблица выбора кабеля по условиям
- Что потребуется для подключения
- Последовательность подключения камеры
- Рекомендации по монтажу
- Рекомендации по надежной эксплуатации
- Популярные вопросы
- Где купить витую пару для видеонаблюдения

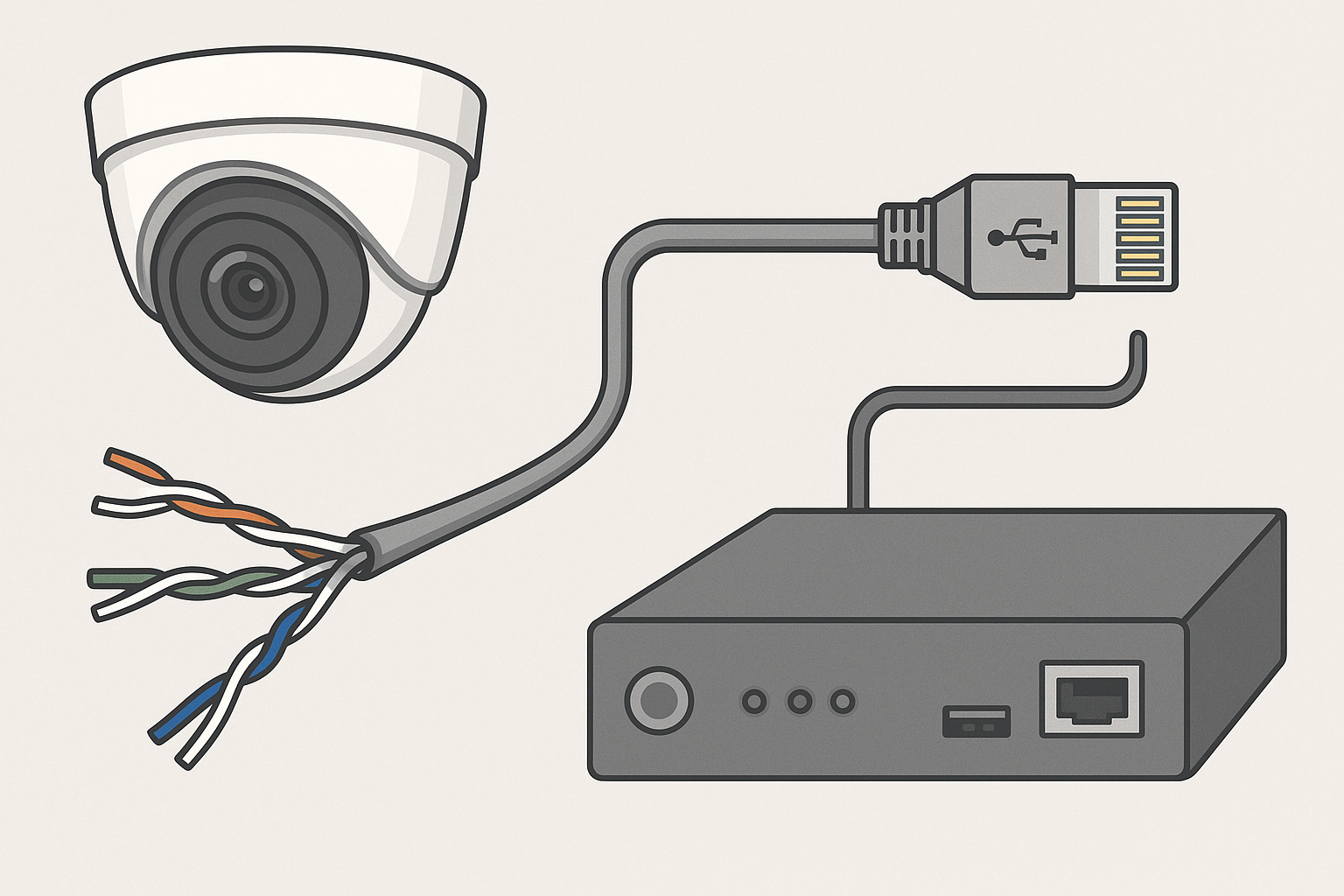

Подключение камер видеонаблюдения по витой паре — один из самых популярных способов построения систем безопасности для дома, офиса или предприятия. Такой способ отличается высокой надежностью, доступной стоимостью и простотой масштабирования.
В данной статье рассмотрим:
- принцип работы витой пары
- схемы подключения камер
- таблицы различных типов витой пары
- рекомендации по выбору кабеля
- где купить витую пару
- практические советы по монтажу
Витую пару для видеонаблюдения можно приобрести в компании Анбик в Москве, которая специализируется на поставках сетевого и кабельного оборудования.
Что такое витая пара
Витая пара — это кабель, состоящий из нескольких пар медных проводников, скрученных между собой для уменьшения электромагнитных помех и повышения качества передачи сигнала. Обычно используется кабель с 4 парами (8 жил).
Основные преимущества:
- высокая скорость передачи данных
- устойчивость к помехам
- возможность питания камеры по PoE
- доступная стоимость
- дальность передачи до 100 метров без усилителей
Кабели категорий Cat5e и Cat6 широко применяются в IP-видеонаблюдении благодаря достаточной пропускной способности и надежности.
Виды камер, подключаемых по витой паре
IP камеры
Самый распространенный вариант подключения.
Особенности:
- передача цифрового сигнала
- поддержка PoE
- высокое качество изображения
- простота масштабирования
Аналоговые камеры через UTP
Используются специальные видео-балун адаптеры.
Особенности:
- возможность модернизации старых систем
- экономия на прокладке коаксиального кабеля
Схемы подключения камер по витой паре
Подключение IP камеры через PoE
Схема:
камера → витая пара → PoE коммутатор → видеорегистратор или сервер
PoE позволяет передавать питание и данные по одному кабелю.
Преимущества:
- меньше проводов
- упрощенный монтаж
- высокая надежность
Подключение через PoE инжектор
Используется при отсутствии PoE коммутатора.
Схема:
камера → витая пара → PoE инжектор → роутер → ПК
Подключение аналоговой камеры через UTP
Схема:
камера → видеобалун → витая пара → видеобалун → регистратор
Таблица категорий витой пары для видеонаблюдения
| Категория | Скорость передачи | Частота | Максимальная длина | Применение |
|---|---|---|---|---|
| Cat5 | 100 Мбит/с | 100 МГц | 100 м | устаревшие системы |
| Cat5e | 1 Гбит/с | 100 МГц | 100 м | IP камеры до 4К |
| Cat6 | 10 Гбит/с (до 55 м) | 250 МГц | 100 м | современные системы |
| Cat6a | 10 Гбит/с | 500 МГц | 100 м | профессиональные системы |
| Cat7 | 10 Гбит/с | 600 МГц | 100 м | промышленные сети |
Cat6 обеспечивает более высокую частоту и лучшую защиту от помех по сравнению с Cat5e.
Таблица типов экранирования витой пары
| Тип кабеля | Обозначение | Защита от помех | Где применять |
|---|---|---|---|
| неэкранированный | UTP | базовая | квартиры, офисы |
| фольгированный | FTP | средняя | рядом с электропроводкой |
| двойной экран | S/FTP | высокая | производство |
| общий экран | STP | высокая | серверные |
Экранированные кабели обеспечивают лучшую защиту от электромагнитных помех.
Таблица выбора кабеля по условиям
| Условия монтажа | Рекомендуемый кабель |
|---|---|
| квартира | Cat5e UTP |
| офис | Cat6 UTP |
| улица | Cat5e FTP с защитой |
| промышленность | Cat6a S/FTP |
| длинные линии | Cat6 |
Для стационарной прокладки рекомендуется использовать кабель с одножильными проводниками (solid).
Что потребуется для подключения
Основные компоненты:
- IP камера
- кабель витая пара
- PoE коммутатор
- коннекторы RJ45
- видеорегистратор
- блок питания
- монтажный инструмент
Качество кабеля напрямую влияет на стабильность сигнала и работу камеры.
При организации IP-видеонаблюдения часто возникает вопрос о том, как правильно подключить камеру с помощью витой пары. Этот метод передачи сигнала имеет свои преимущества, поскольку позволяет одновременно передавать как данные, так и питание с использованием технологии PoE. Прежде чем начать монтаж, важно определить расстояние до регистратора или коммутатора и выбрать подходящий тип кабеля.
Для внутренних помещений вполне подойдут кабели категории 5e или выше. Внешняя прокладка требует использования кабелей с защитной оболочкой, способной выдерживать перепады температур и воздействие влаги. Если кабель проходит вблизи силовых линий, лучше выбрать экранированные варианты для минимизации помех.
Последовательность подключения камеры
Для правильного подключения камеры по витой паре важно следовать определённой последовательности действий:
- Прокладка кабеля. Необходимо учитывать радиус изгиба и избегать чрезмерного натяжения. Кабель не следует располагать близко к источникам электромагнитных помех.
- Завершение разъемов. На концах кабеля устанавливаются коннекторы RJ-45 согласно схеме обжима. Важно следить за правильной цветовой распиновкой и надежным контактом жил.
- Подключение к оборудованию. Один конец соединяется с сетевой камерой, а другой — с коммутатором или регистратором. При использовании PoE питание передается по тому же кабелю, что и данные.
- Проверка функционирования. После завершения подключения необходимо протестировать изображение и стабильность соединения. При корректном монтаже сигнал должен передаваться без задержек и искажений.
Использование витой пары позволяет обеспечить надежную работу IP-камер на расстоянии до 100 метров без необходимости установки дополнительного усилителя. Если нужно увеличить длину линии, применяются промежуточные устройства или активное оборудование.
Рекомендации по монтажу
- Не прокладывать витую пару рядом с силовым кабелем
- Использовать цельномедный кабель
- Не превышать длину линии 100 метров
- Применять экранированный кабель при наличии помех
- Использовать качественные коннекторы
- Проверять кабель тестером
Cat5e обычно достаточно для большинства IP камер с разрешением до 8 Мп.
Подключение камер по витой паре является универсальным решением для систем видеонаблюдения любой сложности. Наиболее популярные варианты — кабели Cat5e и Cat6, которые обеспечивают надежную передачу данных и поддержку PoE.
Правильный выбор кабеля и соблюдение правил монтажа обеспечат:
- стабильную работу системы
- высокое качество изображения
- долговечность сети
Рекомендации по надежной эксплуатации
При создании системы видеонаблюдения важно учитывать окружающую среду и предполагаемую нагрузку. Для уличной установки все соединения должны быть защищены от влаги, а также стоит предусмотреть запас длины кабеля для удобства обслуживания.
Кабель должен соответствовать категории, способной поддерживать необходимую скорость передачи данных. Это особенно актуально для камер с высоким разрешением, так как объем передаваемой информации в этом случае значительно возрастает.
Ищете упрощенные решения для реализации проекта? Рекомендуем обратить внимание на качественные витые пары от компании Cabeus:
Мы предлагаем надежные кабели для наружной и внутренней прокладки, которые подходят для различных условий эксплуатации.
Популярные вопросы:
Можно ли передавать питание и данные по одному кабелю?
Да, это возможно при использовании технологии PoE.
Какое максимальное расстояние можно достичь без усилителя?
До 100 метров при соблюдении всех стандартов.
Нужен ли экранированный кабель для наружной установки?
Да, это рекомендуется в случае наличия источников помех или при прокладке наружу.
