Одномодовый оптический кабель: применение и ключевые характеристики
Оптические кабели, такие как одномодовые и многомодовые, играют важную роль в создании высокоскоростных каналов связи и интернета. Они используются для формирования оптоволоконных линий, имея схожую конструкцию, однако отличаются по характеристикам и пропускной способности. Одномодовый кабель, предлагаемый компанией «Инфокабель», является оптимальным решением для офисных и домашних сетей, обеспечивая значительную скорость передачи данных.
Что собой представляет одномод-волокно?
Оптический кабель включает в себя элементы, представляющие собой пластиковые трубки, которые защищают волокно. Количество этих трубок варьируется, что позволяет классифицировать волоконные кабели на два основных типа:
- Одномодовый (одномод) – предназначен для передачи единственного светового сигнала (моду). У него минимальный диаметр сердечника.
- Многомодовый (многомод) – может передавать несколько сигналов с различной длиной волны и фазами. Сердцевина здесь значительно больше, что позволяет сигналу двигаться по нескольким путям.
Каждый тип кабеля создается из соответствующего оптоволокна и выбирается в зависимости от конкретных требований. Различия между ними заключаются не только в количестве передаваемых световых лучей, но и в толщине, материале защитного покрытия и других критериях. Хотя многомодовые кабели могут демонстрировать высокую производительность, одномодовые обеспечивают более четкую передачу данных, минимизируя искажения и затухание.
Конструкция и особенности одномодового кабеля

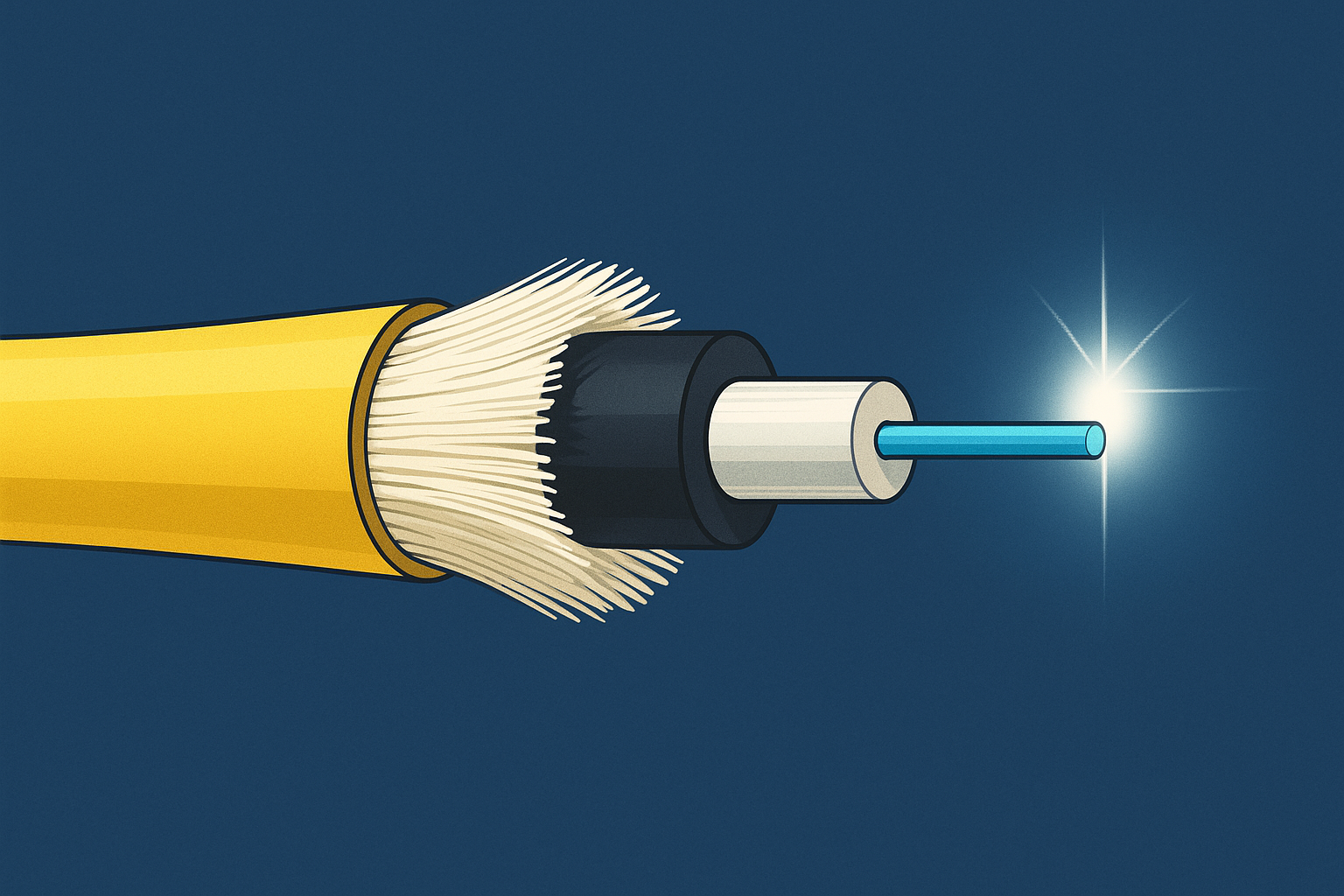

Кабель состоит из трех основных компонентов: ядра, оболочки и буферного покрытия. Принцип передачи света основан на явлении полного внутреннего отражения. Центральная часть (ядро), выполненная из легированного стекла, предназначена для прохождения света, в то время как оболочка состоит из чистого стекла с более низким показателем преломления. Буферное покрытие, сделанное из специального геля или термопластичного материала, служит для защиты ядра и оболочки.
Ядро многомодового кабеля может передавать несколько режимов, что приводит к модальной дисперсии, снижающей максимальное расстояние и скорость передачи сигнала. В отличие от этого, одномодовое волокно не подвержено модальной дисперсии, обеспечивая стабильное и высокое качество сигнала.
К основным характеристикам одномодовых кабелей относятся:
- Длина волны: 1310-1550 нм для OS1 световода.
- Диаметр сердечника: 8-10 мкм.
- Толщина оболочки: 125 мкм.
- Дальность передачи сигнала: свыше 100 км.
- Скорость передачи: более 10 Гбит/с или без ограничений.
- Коэффициент затухания: 0,35-0,06 дБ/км.
Одномодовые кабели предназначены для передачи данных на большие расстояния с высокой скоростью, что является их главным преимуществом по сравнению с многомодовыми.
Сферы применения и преимущества одномодового кабеля
Многомодовые кабели чаще всего используется в оптоволоконных системах, где необходима высокая производительность, однако они имеют ограничения по дальности из-за затухания сигнала и модальной дисперсии. В отличие от них, одномодовые кабели идеально подходят для создания протяженных телекоммуникационных сетей (более 0,5-1 км) и могут применяться в различных областях:
- Связывание городских узлов;
- Линии мобильной связи;
- Соединение удаленных офисов;
- Подводные коммуникации;
- Телевизионные линии.
Основные достоинства одномодовых кабелей включают защиту сигнала от помех, минимальное затухание и высокую скорость передачи. Они также характеризуются невысокой ценой, небольшим весом и объемом, что упрощает процесс установки. Благодаря надежной оболочке снижается риск несанкционированного доступа. Специалисты компании «Анбик» помогут выбрать подходящий тип оптоволокна с нужными характеристиками по выгодным ценам.
