Что такое DAC-кабель?

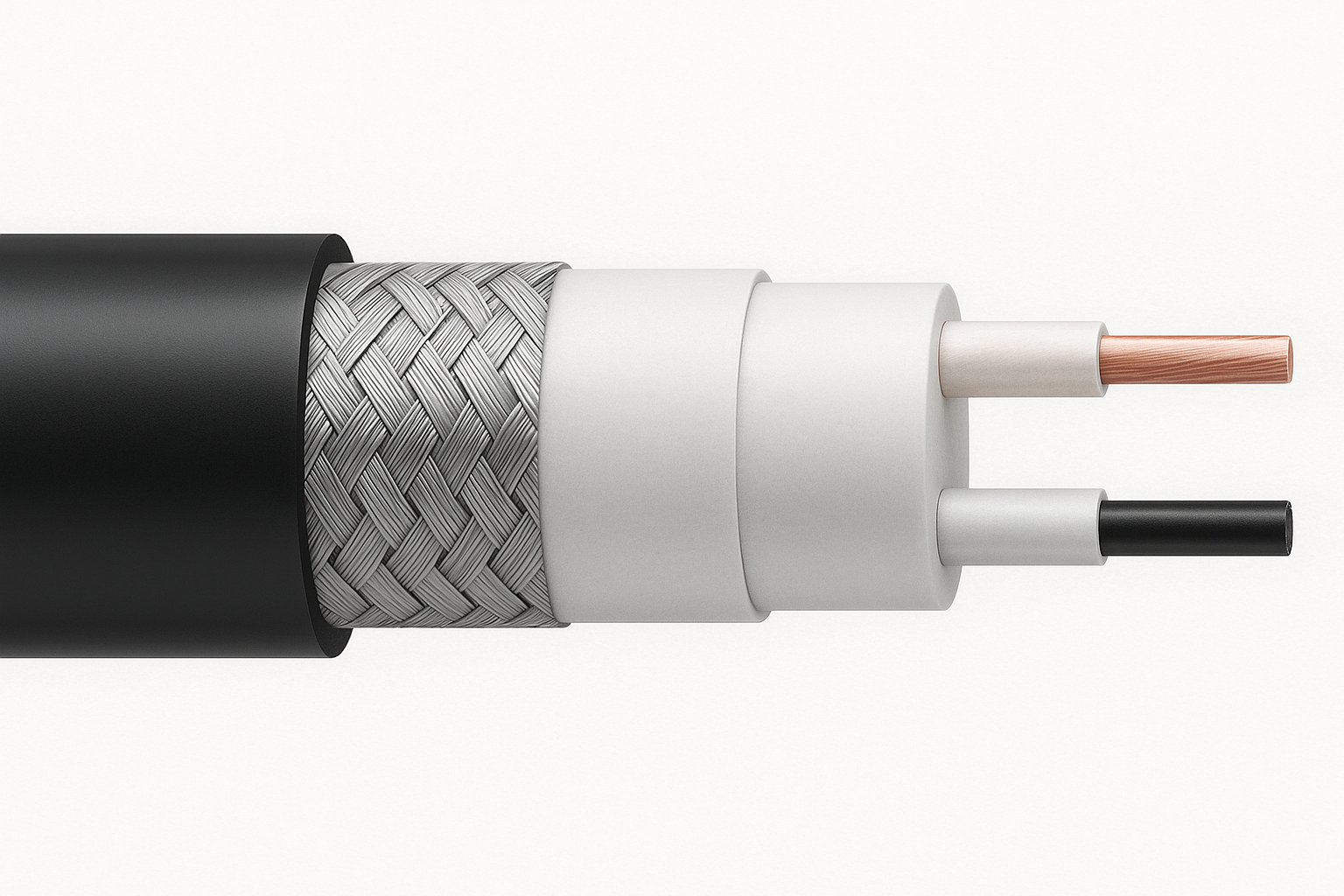

DAC-кабель, или кабель прямого подключения (Direct Attach Copper Cable), представляет собой специализированный провод, предназначенный для высокоскоростной дуплексной передачи данных на короткие расстояния. Конструкция таких кабелей основана на использовании твинаксиальных проводников, которые состоят из двух параллельных медных жил, защищенных единой экранной оболочкой.
Эти кабели находят свое применение в соединениях между портами различных устройств, таких как коммутаторы, маршрутизаторы и мультиплексоры, которые способны обрабатывать данные со скоростью от 10 до 100 Гбит/с. DAC-кабели являются экономически выгодной альтернативой традиционным съемным трансиверам и оснащаются коннекторами, соответствующими различным форм-факторам.
Существует два основных типа DAC-кабелей:
- Пассивные. Это более простой вариант, который не включает дополнительных электронных компонентов. В таких кабелях проводники напрямую соединяются с печатной платой. Длина этих кабелей обычно ограничена 10 метрами, что делает их подходящими для соединений внутри стойки и между близлежащими телекоммуникационными шкафами.
- Активные. Эти кабели содержат электронные элементы, что позволяет им передавать данные на расстояние до 15 метров, в зависимости от скорости передачи информации.
Увеличение диаметра медных проводников уменьшает затухание сигнала и увеличивает дальность передачи. Однако это приводит к увеличению общей толщины кабеля и радиуса его изгиба. Диаметр проводников обычно измеряется в единицах AWG, и стандартные значения варьируются от 24 до 30.
На практике DAC-кабели могут использоваться с различными модулями:

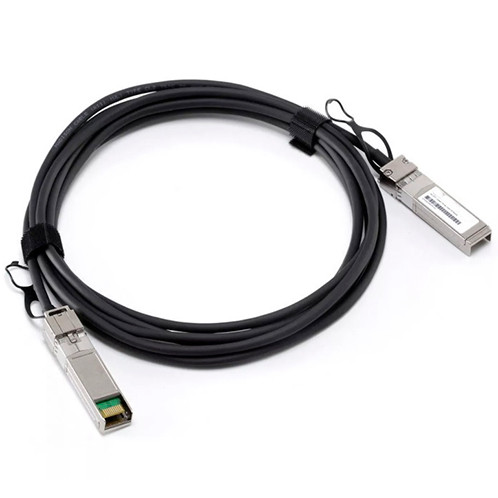

SFP+ — обеспечивают пропускную способность до 10 Гбит/с на длине до 10 метров.

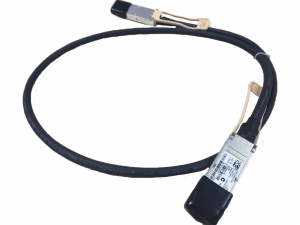

QSFP+ — поддерживают трафик до 40 Гбит/с на расстоянии до 7 метров и могут выполнять функцию разветвителя, разделяя трафик 40 Гбит/с на четыре канала по 10 Гбит/с.
QSFP28 — обеспечивают скорость передачи данных 100 Гбит/с, используя четыре проводящие пары с пропускной способностью 25 Гбит/с на расстоянии до 5 метров.
Таким образом, DAC-кабели представляют собой эффективное решение для высокоскоростной передачи данных на короткие расстояния, обеспечивая надежность и экономичность в использовании.
