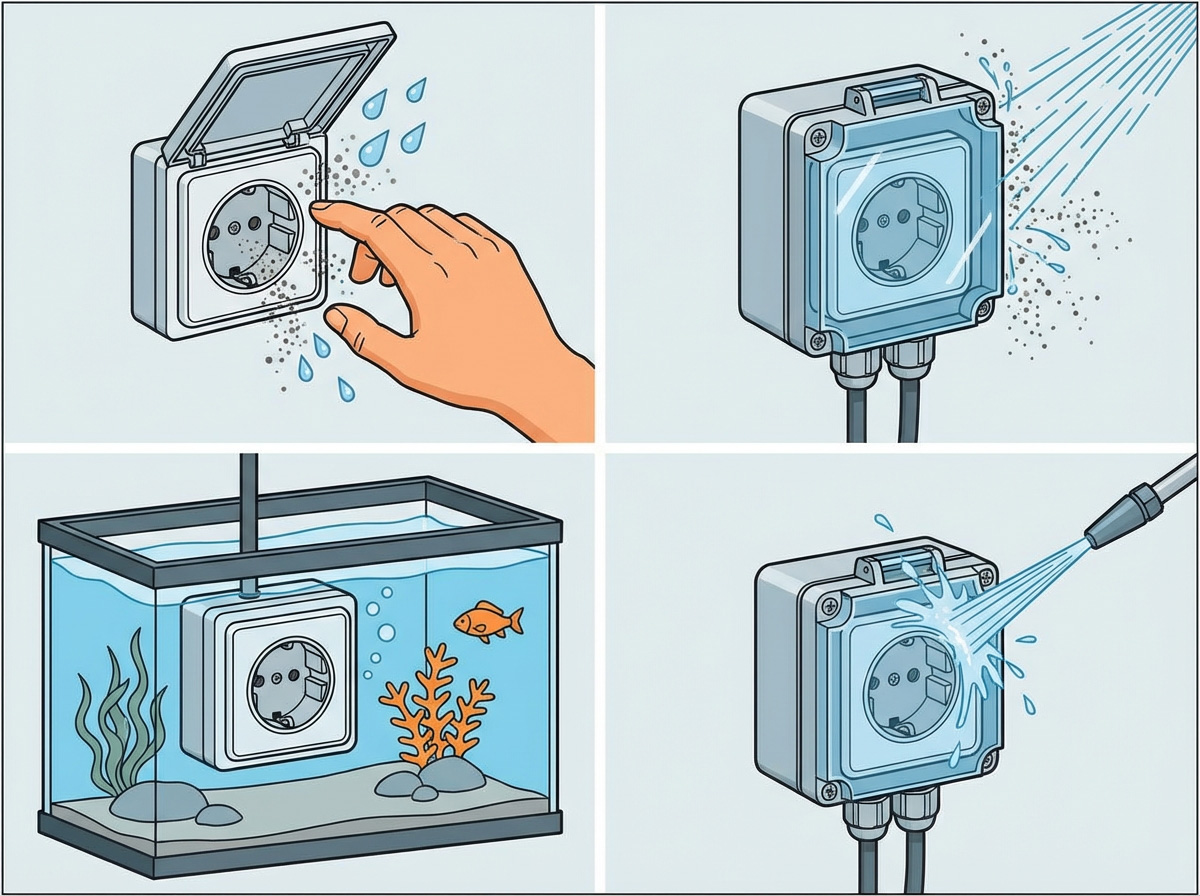

Описания, отличия и определение классов защиты IP
В данном разделе представлена таблица, в которой представлены различные индексы классов защиты. Эти индексы указывают на уровень защиты корпусов оборудования и приборов от воздействия пыли, влаги, попадания посторонних объектов и случайного прикосновения. В таблице также подробно описываются ключевые отличия между указанными классами защиты.
Речь пойдет о следующих индексах: IP00, IP01, IP02, IP03, IP04, IP05, IP06, IP07, IP08, IP11, IP12, IP13, IP14, IP15, IP16, IP17, IP18, IP21, IP22, IP23, IP24, IP25, IP26, IP27, IP28, IP31, IP32, IP33, IP34, IP35, IP36, IP37, IP38, IP41, IP42, IP43, IP44, IP45, IP46, IP47, IP48, IP51, IP52, IP53, IP54, IP55, IP56, IP57, IP58, IP60, IP61, IP62, IP63, IP64, IP65, IP66, IP67, IP68.
| Твердые тела | Вода | ||||
| Индекс1 | Степень защиты | Характеристика | Характеристика | Степень защиты | Индекс2 |
| 0 | Отсутствие защиты | Отсутствие защиты от случайного контакта и инородных тел | Отсутствие защиты | Отсутствие защиты от влаги | 0 |
| 1 | Защита от крупных инородных тел | Защита от контакта с рукой человека на большой площади и защита от крупных твердых инородных тел диаметром более 50 мм | Защита от капель воды, падающих вертикально | Защита от капель | 1 |
| 2 | Защита от инородных тел среднего размера | Защита от контакта с пальцами руки человека и защита от небольших твердых инородных тел диаметром более 12 мм | Защита от капель воды, падающих под углом до 15° | Защита от капель | 2 |
| 3 | Защита от инородных тел небольшого размера | Защита от инструмента, проводов или подобных им объектов диаметром более 2.5 мм и от небольших инородных тел диаметром более 2.5 мм | Защита от капель воды, падающих под углом до 60° | Защита от брызг | 3 |
| 4 | Защита от гранулообразных инородных тел | Защита от инструмента, проводов или подобных им объектов диаметром более 1 мм и от небольших инородных тел диаметром более 1 мм | Защита от воды, льющейся со всех направлений | Защита от брызг | 4 |
| 5 | Защита от оседающей пыли | Полная защита от контакта. Защита от внутренних повреждений оборудования вследствие пылевых отложений | Защита от струй воды, льющихся под давлением со всех направлений | Защита от струи | 5 |
| 6 | Защита от проникновения пыли | Полная защита от контакта. Полностью исключено попадание пыли | Защита от кратковременного затопления (противоштормовая защита) | Защита от затопления | 6 |
| Защита от временного конденсата, защита при частичном или кратковременном погружении на глубину до 1м | Защита от конденсата | 7 | |||
| Защита от воды под давлением (длительное погружение на глубину более 1м) | Полная защита от влаги (герметичность) | 8 | |||
Классы защиты IP (Ingress Protection) — это система, разработанная Международной электротехнической комиссией (IEC), для оценки степени защиты электрического оборудования от проникновения твердых предметов и воды. Код IP состоит из двух цифр, каждая из которых обозначает уровень защиты.
Структура кода IP
- Первая цифра (от 0 до 6) — степень защиты от твердых объектов (пыль, грязь и пр.).
- Вторая цифра (от 0 до 9) — степень защиты от влаги (вода).
Описание классов защиты
Первая цифра (защита от твердых объектов)
- 0: Нет защиты.
- 1: Защита от крупных твердых объектов (более 50 мм, например, рука).
- 2: Защита от средних твердых объектов (более 12,5 мм, например, палец).
- 3: Защита от мелких твердых объектов (более 2,5 мм, например, инструменты или провода).
- 4: Защита от твердых объектов (более 1 мм, например, провода и мелкие инструменты).
- 5: Защита от пыли (частичная защита; небольшие количества пыли могут проникать, но не причинят вреда).
- 6: Полная защита от пыли (отсутствие проникновения пыли).
Вторая цифра (защита от влаги)
- 0: Нет защиты.
- 1: Защита от вертикально падающих капель воды.
- 2: Защита от капель воды, падающих под углом до 15°.
- 3: Защита от брызг воды, падающих под углом до 60°.
- 4: Защита от водяных брызг со всех сторон.
- 5: Защита от струй воды (с низким давлением) со всех сторон.
- 6: Защита от сильных струй воды (с высоким давлением) со всех сторон.
- 7: Защита от кратковременного погружения в воду (до 1 метра на время до 30 минут).
- 8: Защита от долговременного погружения в воду (предоставляется производителем).
- 9: Защита от водяных струй под высоким давлением и высоким температурным воздействием.
Примеры
- IP65: Полная защита от пыли и защита от струй воды со всех сторон.
- IP67: Полная защита от пыли и защита от кратковременного погружения в воду.
- IP68: Полная защита от пыли и защита от длительного погружения в воду.
Применение классификационной таблицы защиты электронных устройств
Для удобства пользователей рассмотрим, как правильно интерпретировать индексы защиты. Это знание окажется полезным при выборе телекоммуникационного оборудования и различных устройств, таких как оптические кроссы.
Класс защиты обозначается двумя цифрами. Первая цифра указывает на уровень защиты от твердых объектов, в то время как вторая цифра отражает степень защиты от влаги.
Например, индекс IP67 свидетельствует о том, что устройство полностью защищено от пыли и твердых частиц, а также обладает защитой от попадания конденсата или влаги при кратковременном погружении в воду на глубину до одного метра.
