Что такое аттенюатор и принцип его работы?

В процессе проектирования электронных схем часто возникает необходимость в усилении сигналов, будь то увеличение амплитуды или мощности. Однако в некоторых ситуациях требуется уменьшить уровень сигнала, что может оказаться более сложной задачей, чем кажется на первый взгляд.

Аттенюатор представляет собой специализированное устройство, предназначенное для целенаправленного и контролируемого уменьшения амплитуды или мощности входного сигнала без искажения его формы. Это достигается за счёт деления напряжения с использованием резисторов или конденсаторов. Сигнал распределяется между резисторами в соответствии с их сопротивлениями. Наиболее простым вариантом является делитель, состоящий из двух резисторов, известный как Г-образный. Вход и выход могут располагаться на любой стороне этого устройства. Одним из достоинств таких аттенюаторов является их низкий уровень потерь при согласовании входных и выходных параметров.

Аттенюаторы можно классифицировать по различным признакам. Г-образные аттенюаторы не так часто используются, их основная функция заключается в согласовании сопротивления входа и выхода. Чаще применяются устройства П-образного типа, позволяющие создавать устройства с одинаковым входным и выходным сопротивлением, хотя в некоторых случаях оно может быть различным.

Для симметричных линий, таких как витая пара, используются симметричные схемы. Эти схемы могут также называться аттенюаторами Н- и О-типа, однако они представляют собой разновидности ранее упомянутых устройств. При добавлении одного или двух резисторов аттенюаторы Т- (Н-) типов могут быть преобразованы в мостовые.

На промышленном уровне аттенюаторы производятся как готовые изделия с специализированными разъёмами для подключения, но также могут быть реализованы на печатной плате в составе более сложной схемы. Резистивные и ёмкостные аттенюаторы имеют значительное преимущество, так как в их конструкции отсутствуют нелинейные элементы, что позволяет избежать искажений сигнала и не приводит к появлению новых гармоник в спектре.

Существует множество типов аттенюаторов, включая предельные и поляризационные, основанные на особенностях волноводов, а также поглощающие аттенюаторы, которые ослабляют сигнал за счёт поглощения мощности с использованием специально подобранных материалов, и оптические аттенюаторы.

Все перечисленные устройства находят применение в СВЧ-технике и световом диапазоне частот. На низких и радиочастотах используются аттенюаторы, созданные на основе резисторов и конденсаторов.

Основной характеристикой аттенюаторов является коэффициент ослабления, который измеряется в децибелах. К другим важным параметрам относятся:

• Волновое сопротивление на входе и выходе.
• Диапазон рабочих частот.
• Максимально допустимая мощность.

Также существует параметр точности, который определяет допустимое отклонение ослабления от установленного значения. У промышленных моделей эти характеристики часто указаны на корпусе.

Не менее важным является параметр мощности. Энергия, которая не поступает к потребителю, рассеивается в элементах аттенюатора, поэтому важно избегать перегрузок.

Существует множество формул для расчёта ключевых характеристик резистивных аттенюаторов с различной конструкцией, но эти формулы могут быть сложными, и проще воспользоваться специализированными программами.

Аттенюаторы могут использоваться в различных областях. Если входные и выходные сопротивления аттенюатора отличаются, он может не только ослаблять сигнал, но и служить согласующим устройством. Например, для соединения кабелей с сопротивлениями 75 и 50 Ом можно применить аттенюатор, который поможет не только нормировать затухание, но и улучшить согласование.

В приемной технике аттенюаторы служат для предотвращения перегрузки входных цепей. Иногда ослабление мешающего сигнала, даже в сочетании со слабым полезным сигналом, способствует улучшению качества приёма, снижая уровень интермодуляционных помех.

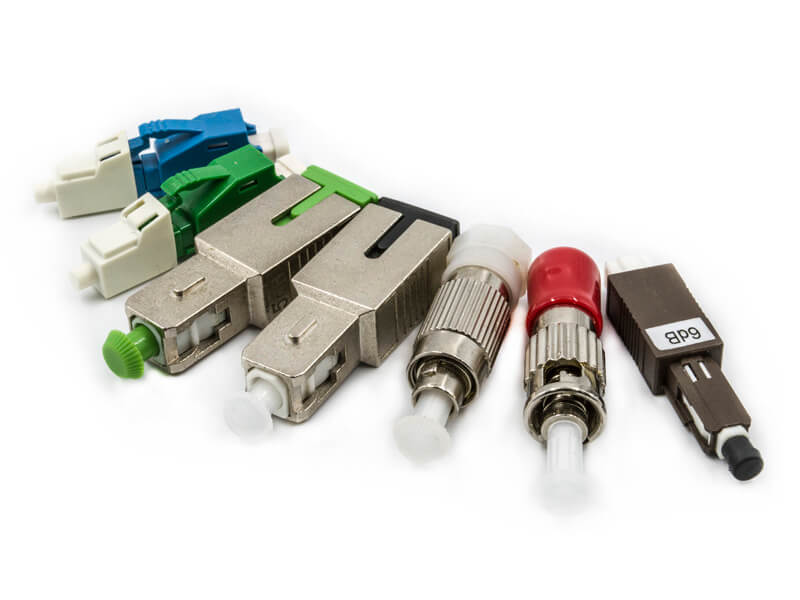

В измерительной технике аттенюаторы используются для развязки, уменьшая влияние нагрузки на источник эталонного сигнала. Оптические аттенюаторы находят применение при тестировании оборудования для волоконно-оптических линий связи, позволяя моделировать затухание в реальных условиях и определять границы устойчивой связи.

В аудиотехнике аттенюаторы выполняют функции устройств для регулирования мощности. В отличие от потенциометров, они обеспечивают меньшие потери энергии. В этом случае важнее ослабление, чем волновое сопротивление. В телевизионных кабельных сетях аттенюаторы помогают избежать перегрузки входов телевизоров и поддерживать качество передачи, независимо от условий приёма.

Таким образом, аттенюаторы являются простыми, но многофункциональными устройствами, которые находят широкое применение в радиочастотных цепях и позволяют решать множество различных задач.
