Силовые кабели и разборные вилки
В некоторых случаях может возникнуть необходимость в приобретении силового кабеля для подключения источника бесперебойного питания или другого оборудования к электросети. Однако зачастую сложно определить, какой именно кабель нужен, если отсутствует информация о разъёмах.
Кабель питания для компьютеров

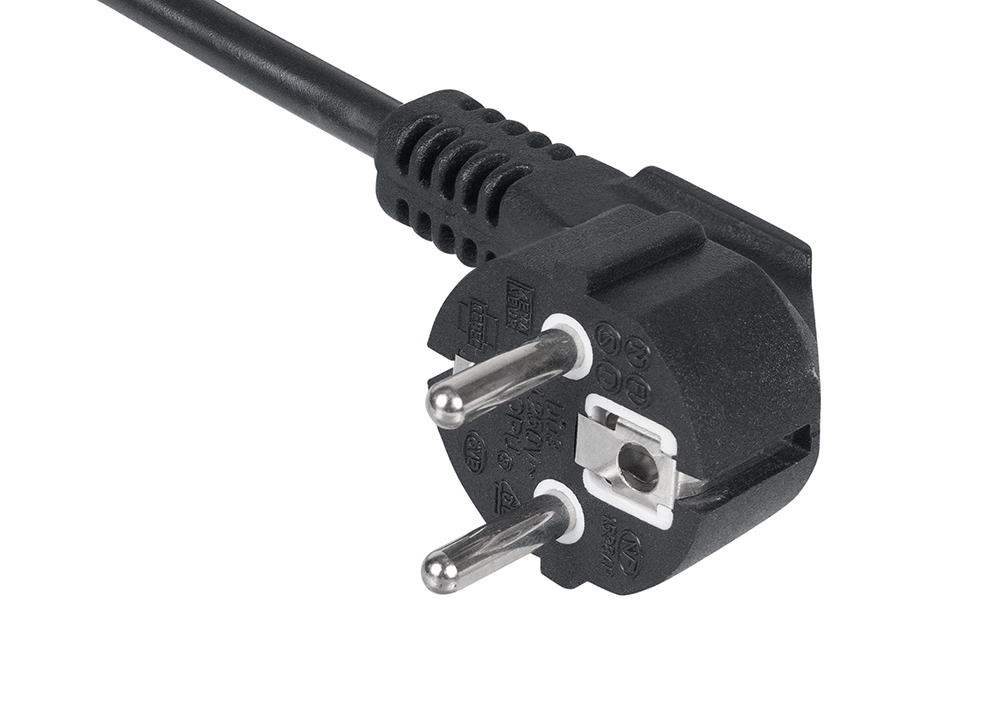

Силовой кабель, используемый для питания компьютеров, имеет особую конструкцию. С одной стороны он оснащён разъёмом IEC 320 C13, а с другой — вилкой стандарта CEE 7/7 (Schuko). Этот кабель применяется для подключения различной техники, которая имеет разъём C14, к электросети. К таким устройствам относятся не только компьютеры, но и сетевое оборудование, блоки розеток, источники бесперебойного питания и другая техника.
Кабель состоит из трёх скрученных многожильных медных проводников с различным сечением и обёрнут поливинилхлоридной изоляцией. Он соответствует современным стандартам безопасности. Чаще всего оболочка изготавливается из ПВХ, обычно в чёрном цвете. Латунные разъёмы имеют защитное цинковое покрытие. Этот тип кабеля также может использоваться в качестве провода для силовых розеток.
Кабель для питания мониторов
Кабель, предназначенный для подключения мониторов, имеет два различных разъёма: IEC 320 C13 и IEC 320 C14. Один конец этого кабеля соединяется с монитором, а другой — с блоком питания. Такой кабель позволяет избежать необходимости в дополнительных проводах для электропитания.
Эти кабели необходимы для обеспечения питания как системных блоков, так и мониторов, создавая надёжное и удобное соединение между ними, что упрощает организацию электропитания компьютерной системы.
Разборные вилки питания
Разборные вилки питания представляют собой составные части электрического соединителя, используемого для подключения электрических устройств к сети. Они оснащены электрическими контактами (штырями), которые обеспечивают надёжное соединение приборов с сетью, а также необходимую изоляцию между токоведущими частями. Конструкция вилок позволяет многократно устанавливать и снимать их без ухудшения характеристик.
Обычно разборные вилки имеют три контактных разъёма, предназначенных для различных уровней тока. Чётные номера обозначают разъём "папа", а нечётные — "мама", при этом номер подходящего штыревого разъёма, как правило, больше. Например, разъём C13 соответствует разъёму C14.
На популярных моделях источников бесперебойного питания часто предусмотрен разъём C14, который позволяет подключать разъём C13, находящийся на конце кабеля.

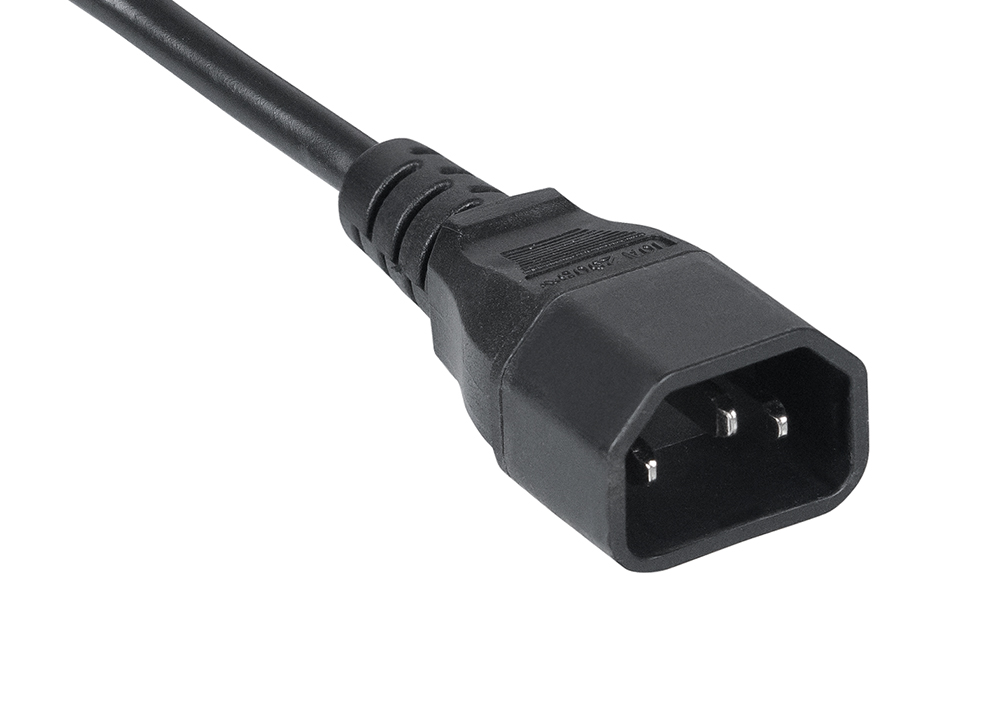

Разъёмы IEC-320-C13 и IEC-320-C14
Разъёмы IEC-320-C13 и IEC-320-C14 предназначены для использования на электрических проводах с последующим подключением к оборудованию, оборудованному разъёмом IEC-320-C14. Эти разъёмы трёхпроводные и рассчитаны на ток до 10 А.
Области применения:
- Обеспечение питания для мониторов ПК.
- Увеличение длины кабеля путём соединения нескольких разъёмов.
- Подключение блоков розеток.
- Использование в источниках бесперебойного питания.
Разъёмы IEC-320-C19 и IEC-320-C20
Штекер IEC-320-C19 вставляется в розетку IEC-320-C20. Оба типа разъёмов, C19 и C20, используются в устройствах, таких как источники бесперебойного питания и распределительные устройства. В отличие от стандартных C13 и C14, разъёмы C19 и C20 имеют прямоугольную форму. Разъёмы IEC-320 предназначены для обеспечения электрического соединения с высоким током между различными электрическими устройствами.
