Кабель оптический бронированный
Оптические линии связи в настоящее время стали неотъемлемой частью инфраструктуры передачи данных. Их преимущества быстро оценили не только профильные специалисты, но и конечные пользователи: технология обеспечивает высокую пропускную способность и стабильное качество соединения.
При этом само оптическое волокно, по которому распространяется световой сигнал, относится к числу деликатных элементов и плохо переносит внешние воздействия. Именно поэтому на практике широко применяются бронированные волоконно-оптические кабели: их защитные слои предназначены для сохранности волокон при механических нагрузках.
Такие решения используются для организации связи на значительных расстояниях — между регионами, городами, поселками и иными пунктами. Маршруты прокладки часто проходят через участки с неоднородными условиями, поэтому конструкция бронированного оптического кабеля может отличаться. В роли защитного барьера обычно выступают стальные ленты либо проволочная броня.

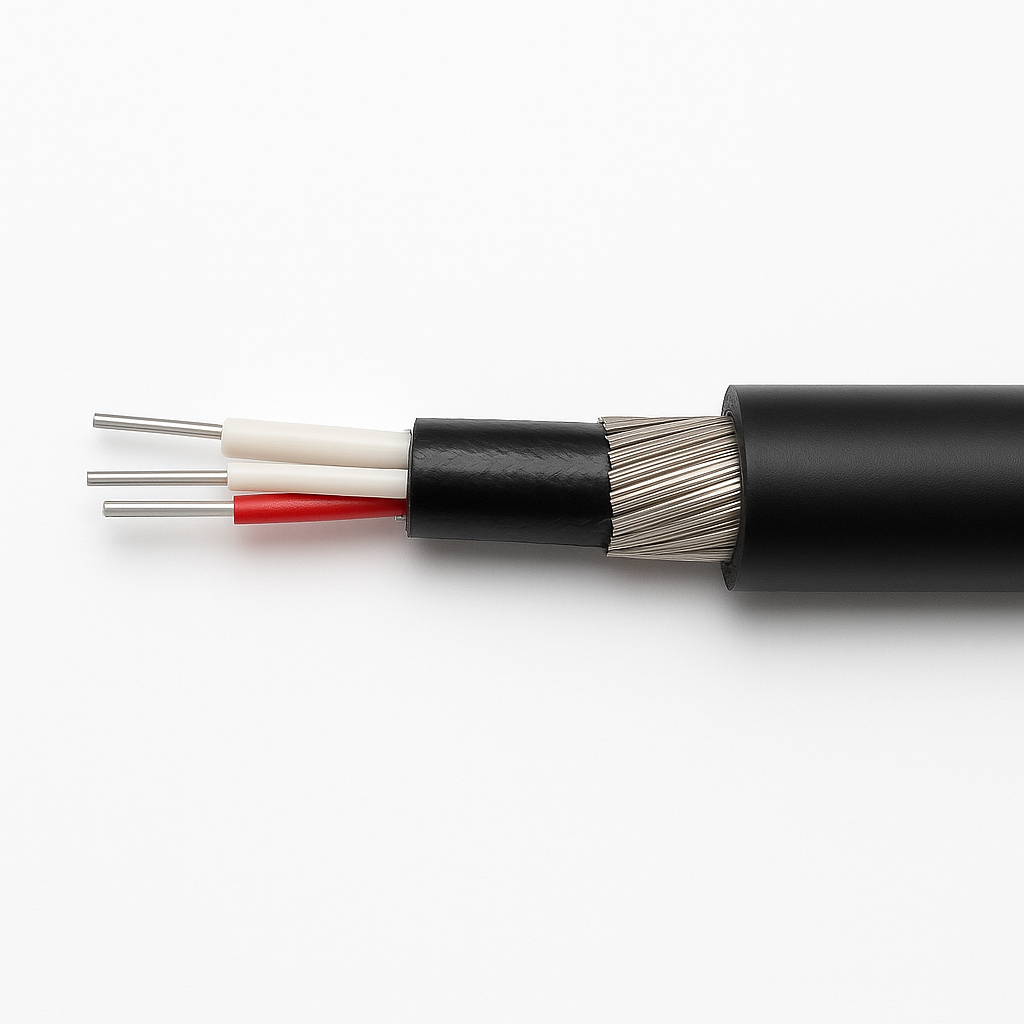

Бронированный оптический кабель ОКЛК
Магистральные варианты бронированных кабелей нередко прокладывают непосредственно в грунте, включая зоны вечной мерзлоты, где возможны подвижки и деформации, а также в районах со скальными породами. Трасса может пересекать заболоченные территории, русла рек и другие сложные участки. Для подобных условий применяют кабель с броневым слоем из оцинкованной стальной проволоки; в отдельных исполнениях защита выполняется из диэлектрических стеклопластиковых элементов.
Внутренняя компоновка, как правило, строится вокруг центрального силового элемента. Его роль выполняет стеклопластиковый стержень, обеспечивающий необходимую жесткость. Оптические волокна размещают в полимерных трубках, которые заполняют тиксотропным составом; затем эти трубки скручиваются вокруг центрального прута.
Дополнительную стабильность конструкции придают кордели — полиэтиленовые стержни. Для удержания скрутки модулей используется поясная изоляция на основе лавсана; полости заполняются гидрофобным гелем, что уменьшает риск проникновения влаги и повышает долговечность изделия.
Далее формируется наружная часть: сердечник закрывается полиэтиленовой оболочкой, после чего выполняется первый слой проволочной брони. Затем добавляется утолщенная полиэтиленовая оболочка и второй проволочный повив. Финальным наружным покрытием служит светостабилизированный полиэтилен, рассчитанный на эксплуатацию в условиях внешней среды.

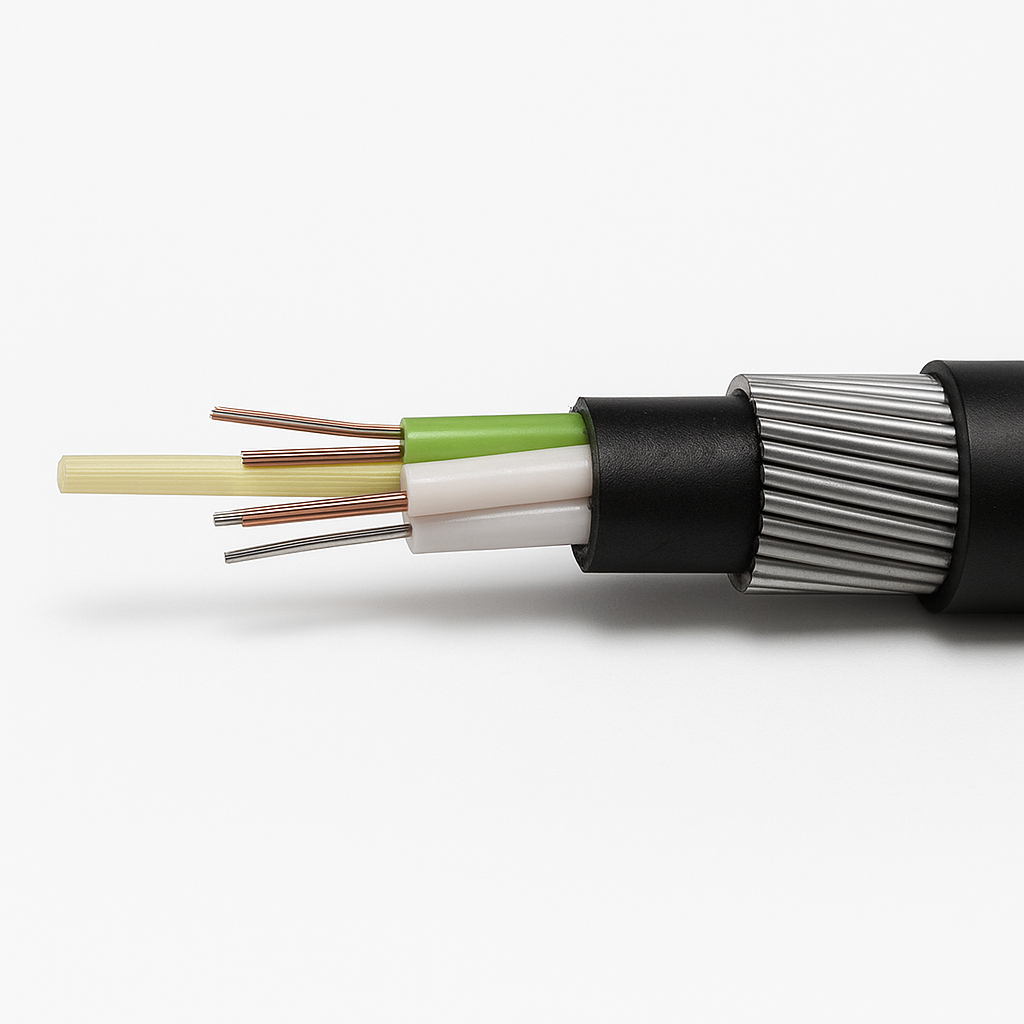

Бронированный оптический кабель ОМЗКГМ
Кабели данного исполнения характеризуются рядом эксплуатационных преимуществ, востребованных при сложных нагрузках и рисках повреждений:
- значительная стойкость к раздавливающим воздействиям;
- защита от повреждений, возникающих из-за грызунов;
- высокая допустимая растягивающая нагрузка;
- надежная работа в тяжелых условиях эксплуатации;
- устойчивость к выраженным ударным воздействиям.
В пределах населенных пунктов прокладка чаще выполняется в защитных трубах, кабельной канализации либо коллекторах. В таких случаях используют конструкции, где броневой слой выполнен из стальной гофрированной ленты с ламинированием.
Сердечник может быть реализован в виде двух рядов модулей с оптическими волокнами, уложенных вокруг силового элемента; разделение рядов выполняют лавсановой лентой. Для предотвращения распространения влаги применяют водоблокирующие материалы — ленты или нити. Поверх сердечника располагается оболочка из полиэтилена повышенной плотности, а затем — гофрированная стальная лента, которая служит основной броней и дополнительно защищается от коррозионных воздействий наружными полимерными слоями.
Встречается и вариант с однорядной укладкой модулей. В этом случае пустоты в зоне лавсановой изоляции также заполняют гидрофобным составом, а необходимую геометрическую устойчивость обеспечивают кордели из сплошного полиэтилена.
К числу сильных сторон подобных решений для легких грунтов и канализационных систем относят практичность в эксплуатации, удобство монтажа, а также сравнительно небольшую массу при сохранении требуемой прочности.
