Шпаргалка по оптическим разъёмам и патч-кордам

Настоящая статья представляет собой справочник по оптическим разъёмам и патч-кордам, в котором представлены наиболее распространённые типы с кратким описанием каждого из них. Уважаемые читатели, если вы ищете более детальную техническую информацию, вы с лёгкостью сможете её найти в обширных ресурсах интернета.

Оптический разъём, также известный как коннектор, представляет собой устройство, предназначенное для окончания оптического волокна. Его основная функция заключается в соединении оптического волокна с адаптером, который, в свою очередь, может быть подключён к оптической розетке. Эти разъёмы обеспечивают точное совмещение торцов волокна, что позволяет минимизировать потери светового потока при передаче данных.

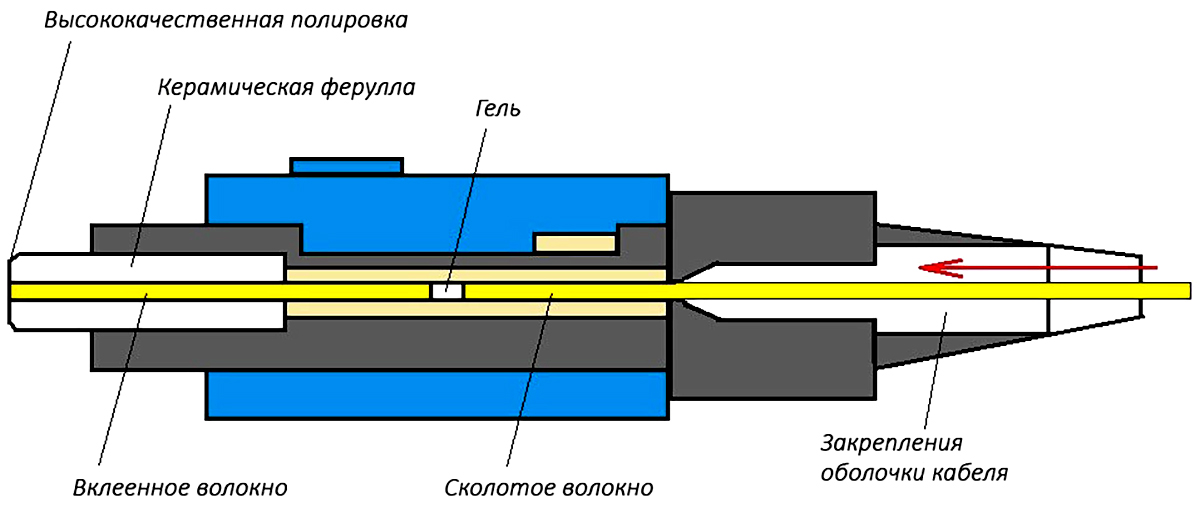

В конструкции оптического разъёма можно выделить несколько ключевых компонентов. В первую очередь, это корпус, который может быть выполнен из пластика или металла. Внутри этого корпуса располагается керамическая ферула, в которую надёжно вклеено оптическое волокно. Эта особенность конструкции способствует стабильности и качеству соединения.

Оптические разъёмы классифицируются по двум основным критериям.

Первый критерий касается типа корпуса, который варьируется по форме, размерам и методам крепления. Второй критерий связан с полировкой оптических разъёмов. Эта процедура необходима для устранения воздушного зазора между концами волокон в процессе их соединения.

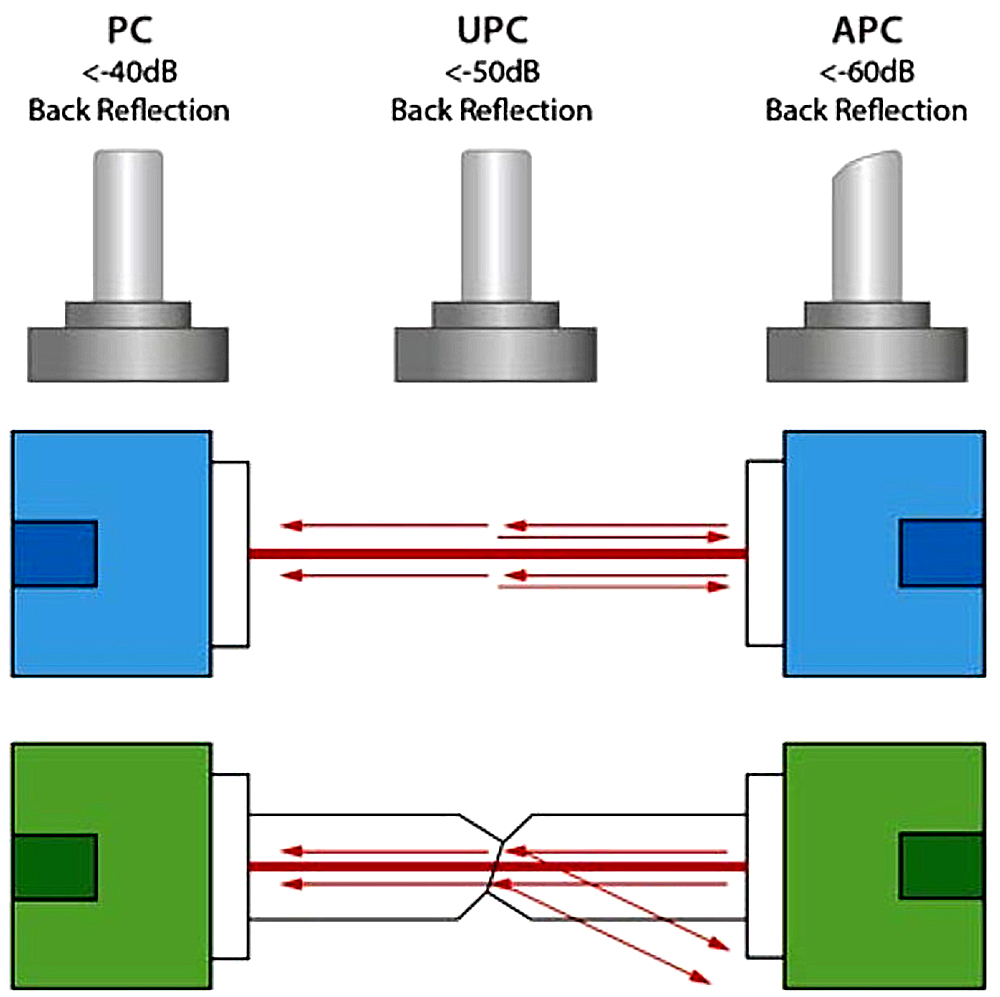

На сегодняшний день самыми востребованными типами полировки являются PC (физический контакт), APC (угловой физический контакт) и UPC (ультрафизический контакт).

Полировка оптических волокон, такая как PC, UPC и APC, находит свое применение в различных типах сетей связи, включая локальные, городские и магистральные.

Полировка типа PC представляет собой стандартный вариант, который обеспечивает затухание отражения на уровне менее -40 дБ. Эта полировка подходит для скоростей передачи данных до 1 Гбит/с.

В свою очередь, полировка UPC демонстрирует высшее качество, достигая затухания менее -50 дБ, что позволяет использовать ее для передачи данных на скорости свыше 1,25 Гбит/с.

Полировка APC, характеризующаяся углом наклона около 8 градусов относительно перпендикуляра к оси оптического волокна, обеспечивает еще более низкое затухание — менее -60 дБ. Эта технология позволяет достигать скоростей передачи данных более 2,5 Гбит/с. Полировка APC особенно актуальна в таких сетях, как кабельное телевидение, PON, а также в тех, где критично минимизировать отражения.

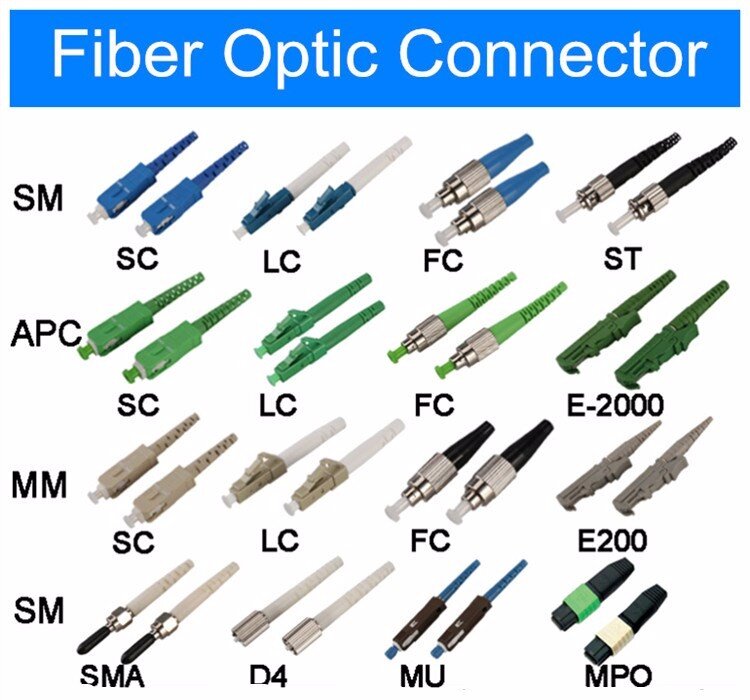

Типы оптических разъёмов:

Оптический разъём FC (Ferrule Connector) представляет собой конструкцию с металлическим корпусом и керамической сердцевиной, имеющей диаметр 2,5 мм. Этот разъём обеспечивает надежное соединение в оптической розетке за счёт резьбового механизма. Он отличается низким уровнем потерь, минимальным количеством обратных отражений и высокой степенью надежности фиксации.

Оптический разъём SC (Subscriber Connector) имеет пластиковый корпус прямоугольной формы и также оснащён фирулой диаметром 2,5 мм. Благодаря простоте подключения, для установки в розетку достаточно просто вставить разъём до щелчка, что аналогично и для процесса извлечения.

Оптический разъём LC (Lucent Connector) выполнен в пластиковом корпусе с прямоугольным сечением и фирулой диаметром 1,25 мм. Компактные размеры этого разъёма способствуют увеличению плотности портов на кроссе, что объясняет его популярность как в активном, так и в пассивном оборудовании, особенно в трансиверах. Данный разъём относится к классу Small Form Factor (SFF) благодаря своим компактным габаритам, которые позволяют ему помещаться в модульные разъёмы RJ-45. Для установки в розетку требуется просто вставить до характерного щелчка, что также касается и извлечения.

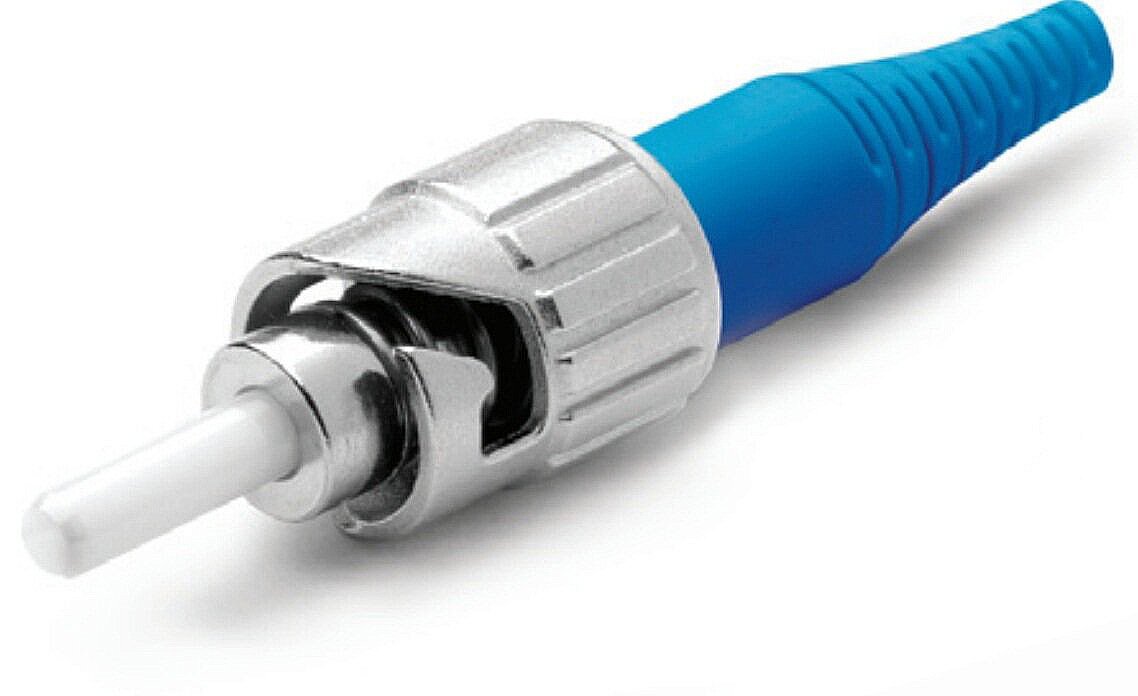

Оптический разъём ST (Straight Tip) считается несколько устаревшим, но всё ещё встречается на многих объектах. Он имеет металлический корпус с байонетным креплением и керамической сердцевиной диаметром 2,5 мм. Фиксация в оптической розетке осуществляется посредством резьбового соединения типа BNC.

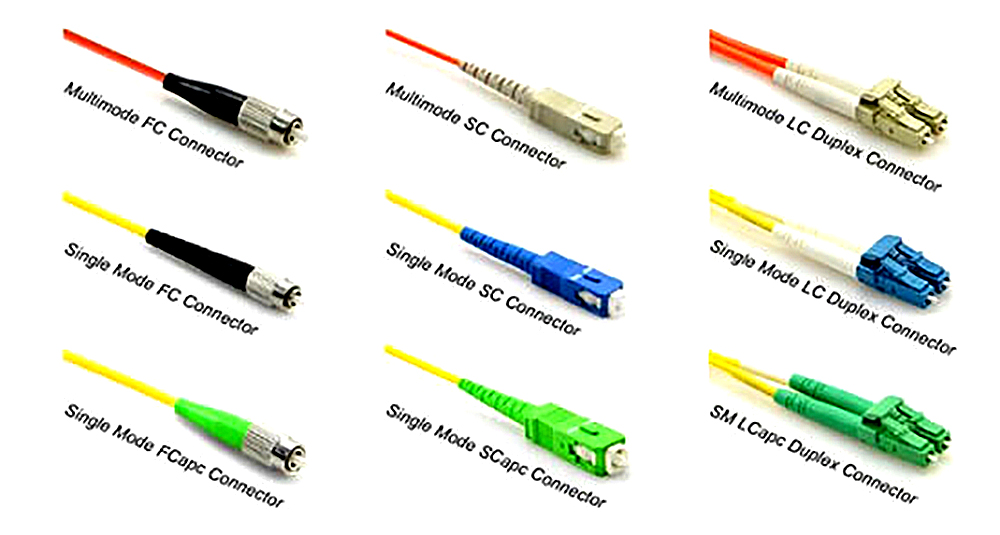

В завершение представлю краткую классификацию оптических патч-кордов и их обозначений.

Оптические патч-корды можно классифицировать по нескольким критериям:

Первый критерий — конструктивное исполнение:

Симплексный (SX) патч-корд состоит из одного оптического кабеля, на каждом конце которого располагается по одному разъёму.
Дуплексный (DX) патч-корд включает в себя два симплексных кабеля, объединённых в один.

Второй критерий — тип соединительных разъёмов на обоих концах:

Прямой патч-корд характеризуется тем, что на каждом конце кабеля установлены разъёмы одинакового типа и полировки.
Гибридный патч-корд, в свою очередь, имеет разъёмы разных типов и/или полировок на противоположных концах.

Третий критерий — тип оптического волокна, используемого в патч-корде:

Оптические патч-корды могут быть с многомодовыми волокнами или с одномодовыми волокнами.

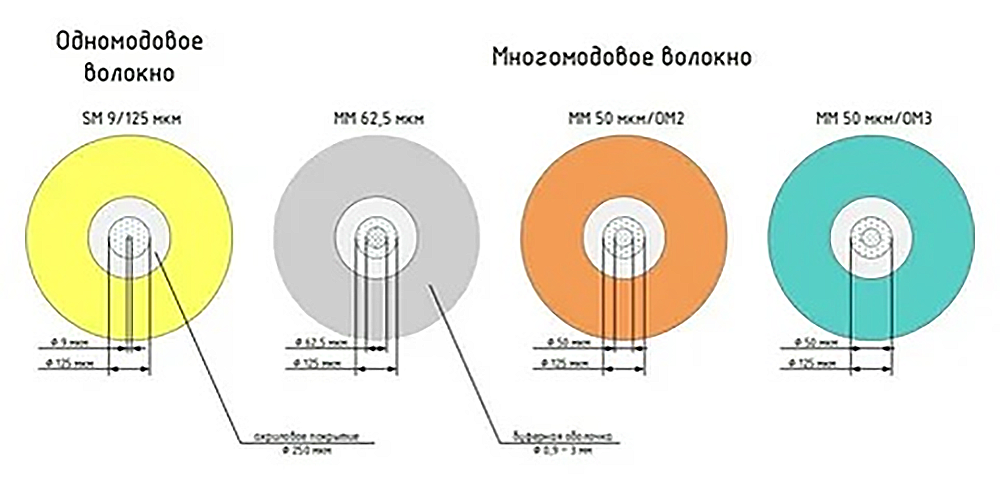

Цвет внешней оболочки оптического патч-корда служит для идентификации типа используемого волокна. Так, одномодовое волокно с параметрами 9/125 мкм обозначается желтым цветом. Серый цвет указывает на многомодовое волокно с характеристиками 62,5/125 мкм, тогда как оранжевый цвет соответствует многомодовому волокну с параметрами 50/125 мкм (ОМ2). Бирюзовый цвет, в свою очередь, обозначает многомодовое волокно 50/125 мкм (ОМ3).

В маркировке оптических патч-кордов присутствует несколько ключевых характеристик.

Во-первых, указывается тип разъёма, который может быть представлен такими обозначениями, как SC, FC, LC или ST.

Во-вторых, важно отметить тип полировки, который бывает PC, UPC или APC.

Также стоит обратить внимание на тип оптического волокна, который может быть одномодовым (SM) или многомодовым (MM).

Кроме того, маркировка включает информацию о количестве волокон, которое может быть симплексным (SX) или дуплексным (DX).

Не менее значимым является диаметр светопроводящей сердцевины и буфера: для одномодового волокна он составляет 9/125 мкм, а для многомодового волокна – 50/125 мкм или 62,5/125 мкм.

Наконец, указывается длина самого патч-корда, что также является важным параметром.
