Как выбрать разъемы RJ-45 категории 5е, 6, 6а, 7?

Разъемы RJ-45 – незаметные, но критически важные компоненты любой современной компьютерной сети. Они служат связующим звеном между сетевыми устройствами, обеспечивая передачу данных между компьютерами, серверами, маршрутизаторами и другими элементами инфраструктуры. Выбор правильного разъема RJ-45 – это залог стабильной, высокоскоростной и надежной работы вашей сети, независимо от ее масштабов – будь то небольшая офисная сеть или разветвленная инфраструктура крупной компании. Компания Анбик, специализирующаяся на сетевом оборудовании, готова помочь вам разобраться в нюансах выбора.

Разъемы RJ-45 категории 5е, 6, 6а, 7 являются составными вспомогательными частями компьютерной сети и служат для коммутации сетевых устройств, в состав которых входят маршрутизаторы, рабочие машины и серверы. Использование разъёмов RJ-45 позволяет создать надёжную и эффективную среду передачи информации как в небольших фирмах, так и в крупных IT-организациях, поэтому к выбору искомых устройств нужно подходить очень ответственно.

Разъемы RJ-45: категории и различия

Прежде всего, необходимо понимать, что разъемы RJ-45 классифицируются по категориям, каждая из которых соответствует определенным техническим характеристикам и поддерживаемым скоростям передачи данных. Наиболее распространенные категории – 5e, 6, 6a и 7. Давайте рассмотрим их подробнее:

• Категория 5e (Cat5e): Это наиболее распространенный и доступный тип разъемов RJ-45. Он обеспечивает скорость передачи данных до 1 Гбит/с на частоте до 100 МГц. Cat5e подходит для большинства офисных сетей и домашних сетей, где не требуется очень высокая скорость передачи данных. Однако, стоит отметить, что на больших расстояниях или при высокой загрузке сети могут возникать проблемы с качеством сигнала.
• Категория 6 (Cat6): Разъемы Cat6 обеспечивают скорость передачи данных до 1 Гбит/с, но на более высокой частоте – до 250 МГц. Они обладают улучшенными характеристиками по сравнению с Cat5e, обеспечивая более стабильный сигнал и меньшее количество помех. Cat6 – хороший выбор для сетей с высокой загрузкой, где требуется надежная и стабильная передача данных.
• Категория 6a (Cat6a): Это улучшенная версия Cat6, обеспечивающая скорость передачи данных до 10 Гбит/с на частоте до 500 МГц. Cat6a идеально подходит для сетей, где требуется высокая пропускная способность и скорость передачи данных, например, в центрах обработки данных или для высокоскоростного видеостриминга. Они более устойчивы к помехам и обеспечивают более высокое качество сигнала на больших расстояниях.
• Категория 7 (Cat7): Самый высокоскоростной тип разъемов RJ-45, обеспечивающий скорость передачи данных до 10 Гбит/с и даже выше, на частотах до 600 МГц и более. Cat7 используется в высокопроизводительных сетях, требующих максимальной скорости и надежности передачи данных. Они обычно используются в корпоративных сетях, центрах обработки данных и других специализированных средах. Часто требуют специального экранирования.

Что учитывать при выборе разъемов RJ-45?

При выборе разъемов RJ-45 необходимо учитывать следующие факторы:

• Скорость передачи данных: Выберите категорию разъема, соответствующую вашим потребностям в скорости передачи данных. Если вы не уверены, лучше выбрать категорию с запасом по скорости.
• Расстояние передачи: На больших расстояниях могут возникать проблемы с качеством сигнала, особенно для более низких категорий. Для больших расстояний рекомендуется использовать категории Cat6a или Cat7.
• Защита от помех: В условиях сильных электромагнитных помех рекомендуется использовать экранированные разъемы.
• Качество и производитель: Выбирайте разъемы от надежных производителей, которые гарантируют качество и соответствие заявленным характеристикам. Компания Анбик предлагает широкий ассортимент высококачественных разъемов от ведущих мировых брендов.
• Бюджет: Стоимость разъемов RJ-45 варьируется в зависимости от категории и производителя. Выберите оптимальное соотношение цены и качества, соответствующее вашим потребностям.

Выбор разъемов RJ-45 зависит от ваших потребностей в сети и от того, какое оборудование вы собираетесь использовать. Вот основные аспекты, на которые стоит обратить внимание при выборе разъемов RJ-45 категорий 5e, 6, 6a и 7:

1. Категория кабеля:

• Категория 5e (Cat 5e): Подходит для сетей с пропускной способностью до 1 Гбит/с на расстоянии до 100 метров. Разъемы должны быть совместимы с кабелем Cat 5e.
• Категория 6 (Cat 6): Поддерживает скорость до 10 Гбит/с на расстоянии до 55 метров. Используйте разъемы, соответствующие Cat 6.
• Категория 6a (Cat 6a): Обеспечивает скорость до 10 Гбит/с на расстоянии до 100 метров. Разъемы должны поддерживать стандарты Cat 6a.
• Категория 7 (Cat 7): Подходит для более высоких скоростей и включает в себя экранирование для снижения помех. Разъемы для Cat 7 обычно имеют более сложную конструкцию и могут быть совместимы с предыдущими категориями, но лучше использовать именно разъемы Cat 7 для оптимальной производительности.

2. Тип разъема:

• Неэкранированные (UTP): Подходят для большинства домашних и офисных сетей, где уровень электромагнитных помех невысок.
• Экранированные (STP или FTP): Рекомендуются для сетей, расположенных в условиях высокой электромагнитной интерференции, таких как промышленные зоны или близость к мощным электрическим устройствам.

3. Качество материалов:

Обратите внимание на качество материалов, из которых изготовлены разъемы. Лучше выбирать разъемы с позолоченными контактами, так как они обеспечивают лучшее соединение и меньше подвержены коррозии.

4. Совместимость с кабелем:

Убедитесь, что разъемы совместимы с типом кабеля, который вы используете. Например, разъемы Cat 6 не всегда подходят для Cat 5e и наоборот

5. Производитель:

Выбирайте разъемы от известных и проверенных производителей, чтобы гарантировать качество и надежность.

6. Упаковка и количество:

Обратите внимание на упаковку. Иногда выгоднее купить разъемы в больших упаковках.

7. Спецификации и стандарты:

Убедитесь, что разъемы соответствуют международным стандартам (например, TIA/EIA), чтобы гарантировать их производительность.

8. Установка:

Если вы планируете самостоятельно устанавливать разъемы, убедитесь, что они подходят для используемого вами инструмента (например, обжимного инструмента).

Технические различия

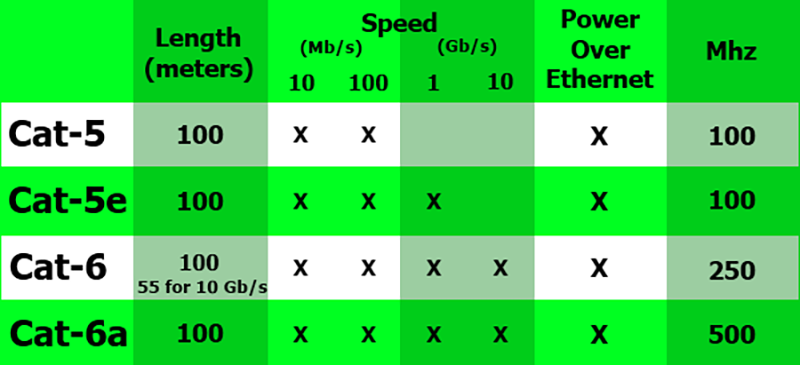

Различия в характеристиках кабелей проявляются не только в их внешнем виде, поэтому стоит рассмотреть функциональные возможности каждой категории. В следующей таблице представлены стандарты, которые помогут вам подобрать подходящий кабель для вашей ситуации.

При наращивании номера категории наблюдается увеличение скорости передачи данных и частоты работы кабеля. Это не случайность, поскольку каждая новая категория требует более строгих показателей по подавлению перекрестных помех (XT) и улучшенной изоляции проводников.

Однако данные из таблицы не следует воспринимать как абсолютные истины. Например, теоретически можно использовать кабель категории Cat-5 для достижения гигабитной скорости, а также увеличить длину кабеля свыше 100 метров. Стандарты не всегда были проверены в специфических условиях, поэтому результаты могут отличаться. И наоборот, наличие кабеля категории Cat-6 не гарантирует скорость передачи данных в 1 Гбит/с — сетевое оборудование и розетки, к которым он подключен, также должны поддерживать такую скорость, наряду с правильными настройками в драйверах сетевой карты и операционной системе.

Категория 5 была обновлена и в большинстве случаев заменена на категорию 5 Enhanced (Cat-5e). При этом внутренние характеристики кабеля остались прежними, однако повысились требования к подавлению перекрестных помех.

Категория 6 также подверглась пересмотру и теперь известна как Augmented Category 6 (Cat-6a). Она была протестирована на частоте 500 МГц, в отличие от 250 МГц у Cat-6. Благодаря большей частоте связи удалось эффективно устранить перекрестные наводки (AXT) и увеличить скорость передачи данных до 10 Гбит/с на больших расстояниях.

Физические различия

Какие физические характеристики кабеля способствуют уменьшению помех и повышению скорости передачи данных? Важную роль здесь играет изоляция и метод попарного свивания проводников. Эта техника была впервые применена Грэхемом Беллом в 1881 году, когда он использовал её для телефонных проводов, проложенных вдоль линий электропередач. Белл заметил, что свивание проводников через каждые 3-4 столба существенно снижает уровень помех и увеличивает дальность передачи сигнала. Витая пара, ставшая основой для всех Ethernet-кабелей, значительно уменьшает влияние как внутренних, так и внешних помех.

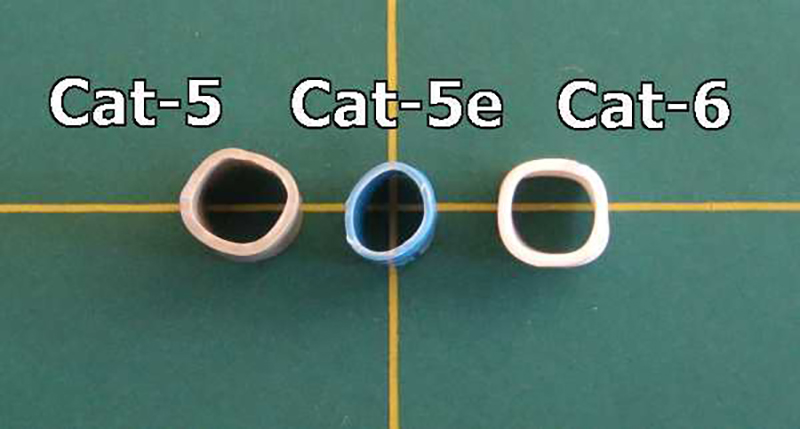

Существует два основных физических различия между кабелями категории Cat-5 и Cat-6 — это количество витков витой пары на единицу длины и толщина оплетки.

Длина витка не стандартизируется, однако в кабелях Cat-5(e) обычно составляет 1.5-2 витка на сантиметр, тогда как в Cat-6 это число превышает 2. При этом каждая цветная пара в кабеле может иметь разные длины витков, которые основаны на простых числах. Эти длины подобраны так, чтобы витки разных пар никогда не совпадали. Количество витков для каждой цветной пары часто уникально для конкретного производителя.

Кроме того, в кабелях категории Cat-6 часто используется нейлоновая нить, которая облегчает процесс разделки и увеличивает прочность. Хотя такая нить не является обязательной для Cat-5, некоторые производители все равно её добавляют. В кабелях Cat-6 наличие нити также не обязательно, пока кабель проходит соответствующие тесты. Интересно отметить, что только Cat-5e имеет нейлоновую нить.

Толстая оплетка кабеля обеспечивает защиту от близких наводок и внешних помех, влияние которых усиливается с увеличением частоты. В этом контексте кабель Cat-5e, имеющий более тонкую оплетку, отличается тем, что только у него присутствует нейлоновая нить.

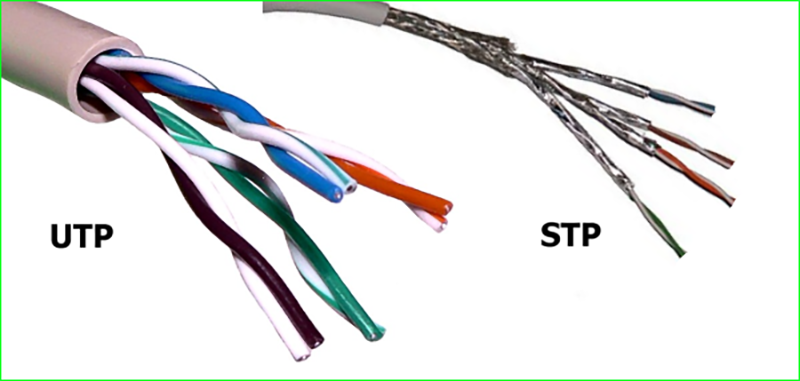

Экранированный (STP) или неэкранированный (UTP) кабель

Все Ethernet-кабели представляют собой витую пару, однако производители внедряют экранирование для минимизации помех. Неэкранированная витая пара может подойти для подключения кабеля от стены к компьютеру, но в условиях с сильными помехами, например, на улице или в стенах, предпочтительнее использовать экранированный вариант.

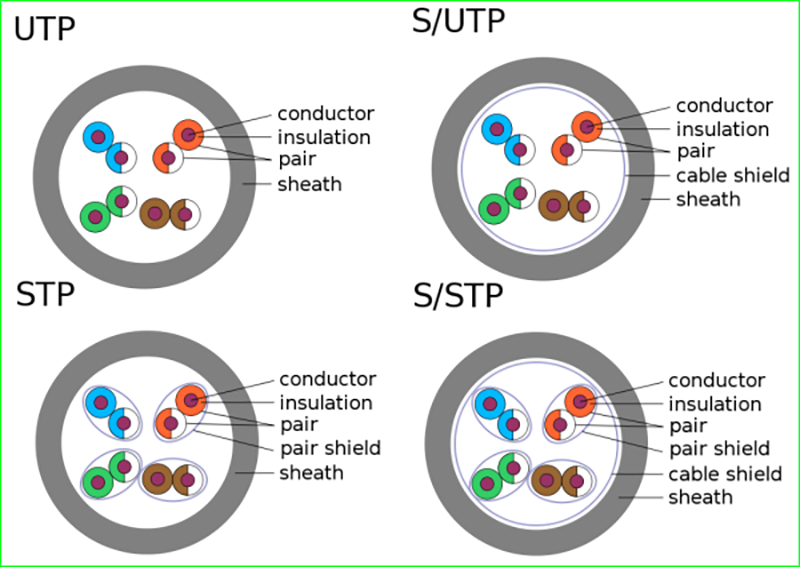

Существует несколько методов экранирования Ethernet-кабелей, но чаще всего экран состоит из фольги, оборачивающей каждую пару проводников. Это помогает предотвратить взаимные помехи между парами, находящимися внутри кабеля. Некоторые производители добавляют дополнительное экранирование для защиты от внешних наводок, применяя внешний экран к UTP или STP кабелям. В верхнем правом углу можно увидеть изображение экранированного STP кабеля (S/STP).

Что касается типов кабелей, то термин "цельный" или "скрученный" относится к медным проводникам, находящимся внутри. Цельный кабель представляет собой проводник из одного куска меди, тогда как скрученный кабель состоит из нескольких тонких медных проводников, скрученных вместе.

Советы от Компании Анбик:

• Перед установкой разъемов RJ-45 обязательно ознакомьтесь с инструкцией по монтажу. Неправильная установка может привести к снижению скорости передачи данных или полному выходу из строя сети.
• Приобретайте разъемы и кабели от одного производителя, чтобы обеспечить совместимость и максимальную производительность сети.
• Регулярно проверяйте состояние разъемов RJ-45 на наличие повреждений. Замена поврежденных разъемов поможет избежать проблем с сетью.

При подборе коннекторов категорий 5E, 6 , 6A, 7 нужно учитывать следующие важнейшие факторы:

1. Условия эксплуатации – наиболее оптимальными условиями для использования станет умеренная среда без резких перепадов температур и высоких значений влажности (Пример – серверная комната);
2. Протоколы передачи данных – полноценная работоспособность создаваемой информационной сети гарантирована в рамках протоколов передачи данных Ethernet;
3. Наличие экранированной защиты оборудования – многие кабели, которые оснащаются разъемами RJ-45, наделены защитой от помех, но если в рамках аппаратуры такой защиты не предусмотрено, то возникнет ситуация, когда кабель будет, словно антенна, притягивать электромагнитные помехи.

Почему при покупке разъемов RJ-45 стоит выбрать Анбик

История нашей фирмы насчитывает уже более пяти лет кропотливой работы. За это время мы смогли не только заключить партнерские соглашения и стать официальным представителем многих известных брендов отрасли, но и самостоятельно выйти в лидеры сегмента сетевого оборудования по продажам.

В число наших уникальных предложений при выборе разъемов типа RJ-45 5e, 6, 6a, 7 категорий входит:

• Минимальные цены на всю линейку продукции;
• Большой выбор от лучших производителей;
• Профессиональные консультации, помогающие определиться с выбором и опциями реализации заказа.

Компания Анбик предлагает широкий выбор разъемов RJ-45 категорий 5e, 6, 6a и 7 от ведущих мировых производителей. Наши специалисты готовы предоставить вам профессиональную консультацию и помочь выбрать оптимальное решение для ваших потребностей. Обращайтесь к нам – и мы создадим для вас надежную и высокоскоростную сеть! Свяжитесь с нами для получения дополнительной информации и оформления заказа. Мы гарантируем высокое качество продукции и отличный сервис!

Автор: Технический консультант по сетевому оборудованию - Михаил Гусев
