Расшифровка маркировки кабелей и проводов в таблицах

При организации электропроводки одним из ключевых аспектов является правильный выбор кабелей и проводов, предназначенных для подключения источников и потребителей электроэнергии. Для человека, который впервые сталкивается с выбором кабельной продукции, буквенно-цифровые обозначения могут показаться запутанными. Легко поддаться искушению просто выбрать понравившийся образец и приобрести бухту нужной длины. Однако такой подход часто приводит к ошибкам. Маркировка, состоящая из букв и цифр, содержит важную информацию о характеристиках проводов — таких как диаметр и количество жил, материал проводника и изоляции, а также условия их эксплуатации. Понимание этой информации имеет первостепенное значение для правильного выбора.

Для успешного выбора кабелей стоит обратить внимание на несколько ключевых показателей.

Список содержимого:

1. Материалы проводника
2. Количество жил и их диаметр
3. Правильные расчеты
4. Изоляционное покрытие и другие характеристики

Материалы проводника

В качестве проводников обычно используются металлы с высокой проводимостью, такими как алюминий и медь. В производстве можно встретить и более редкие варианты, например, монокристаллическую медь, серебро или золото, но они чаще всего предназначены для специализированного применения и не применяются в повседневной жизни.

В маркировке электрических проводов и кабелей, произведенных на территории нашей страны, на первом месте стоит указание материала жил. Если проводник изготовлен из алюминия, его обозначение будет начинаться с буквы "А". Для медных проводов, как правило, маркировки с буквой не предусмотрено; если же обозначение начинается с другой буквы, это указывает на использование электротехнической меди.

Существует распространенное мнение, что медь является предпочтительным материалом для проводки по сравнению с алюминием. Это связано с тем, что алюминий подвержен окислению, обладает меньшей проводимостью и менее гибок. Однако эти недостатки не имеют значительного влияния на практическое применение:

Гибкость проводов имеет решающее значение в условиях, когда они часто подвергаются механическим деформациям. В случаях стационарной электропроводки разница между медными и алюминиевыми проводами не столь выражена. Исключение составляют места подключения осветительных приборов, которые необходимо менять довольно часто, где медная проводка будет более предпочтительной.

Важно отметить, что алюминий окисляется только на поверхности. После образования оксидной пленки процесс окисления замедляется, и она уже не влияет на проводимость. Для обеспечения надежного контакта в клеммниках и зажимах можно использовать специальные пасты, которые устраняют оксидный слой.

По уровню проводимости алюминий уступает меди всего на 20%, что можно легко компенсировать небольшим увеличением диаметра провода при его покупке. При этом срок службы кабелей из обоих материалов одинаков, а стоимость алюминиевых проводов значительно ниже – почти в три раза.

В маркировке электропроводов указаны необходимые параметры, такие как количество жил и площадь сечения. Первая цифра обозначает количество жил, а последующие – площадь сечения одного проводника. Например, обозначение 3х1,5 говорит о том, что провод трехжильный, а сечение каждой жилы составляет 1,5 квадратных миллиметра. В случаях, когда используются проводники прямоугольной формы, указываются их линейные размеры, хотя такие варианты встречаются реже.

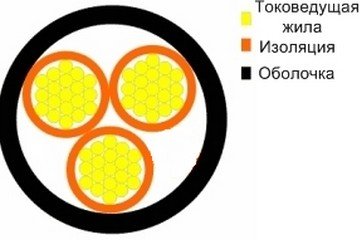

Каждая жила может состоять из одного проводника или множества тонких проводников в общей изоляции. В случае второго варианта указывается их суммарная площадь. Для некоторых проводов, особенно одножильных и двухжильных, как, например, в электрических шнурах для бытовой техники, количество жил может не указываться, и в маркировке будет указана только площадь сечения.

Площадь сечения является критически важной характеристикой, так как она определяет допустимую мощность нагрузки, силу тока при длительной эксплуатации и максимальное значение в аварийных ситуациях. Эти ограничения связаны с нагревом материала при пропускании через него электрического тока.

Если требования, указанные в нормативных документах, не исполняются, это может привести к перегреву, разрушению изоляции и даже возгоранию при длительном использовании.

Для точного определения необходимой площади существуют специальные методики, а результаты расчетов сводятся в таблицы, которые можно найти в различных справочных материалах и нормативных документах. В следующей части будут представлены таблицы с расшифровкой маркировки электрических силовых кабелей и проводов из меди и алюминия, а также допустимые нагрузки для медных проводов при открытой и скрытой проводке.

Для корректного применения электрических данных необходимо сначала определить общую мощность всех устройств, которые планируется подключить к электросети. На основании этого выбора следует определить подходящий диаметр или площадь сечения проводника. В некоторых случаях опытные электрики способны оценить диаметр провода визуально. В качестве ориентировки они используют допустимую плотность тока, которая составляет 10 А на квадратный миллиметр. Это означает, что проводник с площадью сечения 1 кв.мм сможет пропустить ток в 10 А, при этом обеспечивая достаточный запас по нагреву. Для получения необходимой площади сечения её умножают на 4 и делят на число π (примерно 3.1415) для расчета диаметра.

Однако стоит отметить, что эта методика работает эффективно только в тех случаях, когда полученная площадь не превышает 6 кв.мм. Если площадь окажется больше, это приведет к чрезмерным токовым нагрузкам, что может стать причиной аварийных ситуаций.

Важно помнить, что при прокладке проводов в рядах или жгутах (так называемая групповая проводка), а также под воздействием высокой температуры окружающей среды, тепловые нагрузки на провода могут увеличиться. Поэтому выбор сечения необходимо производить с запасом. На практике увеличение расчетного значения на 30% - 50% помогает избежать возможных проблем.

Что касается изоляции и других характеристик, они имеют огромное значение. Долговечность и возможность применения кабельной продукции в сетях с различными уровнями напряжения и условиями эксплуатации в первую очередь зависят от материала изоляции. Характеристики изоляции и оболочки проводов являются обязательными для маркировки и содержатся в буквенном обозначении.

Если не учитывать первую букву «А» в маркировке кабеля, то остальные буквы обозначают следующие характеристики:

Для примера – несколько расшифровок обозначений кабельной продукции:

• АВВГнг 3х2.5. Кабель с тремя (3 в начале цифровой группы) алюминиевыми (первая А) жилами, сечение каждой из которых – 2.5 кв.мм (2.5 – вторая группа цифр). Изоляция каждой жилы – ПВХ (вторая В). Защитная оболочка – ПВХ (третья В). Проводники не имеют защитного покрова (Г в конце маркировки). Не поддерживает горение (нг в конце маркировки).
• ВВГ-П 2х4. Двухжильный (2 –первая цифра в группе) медный (первая буква – не А) кабель, площадь – 4 кв.мм (4 – вторая группа в цифровом обозначении). Изолирован ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Проводники прямоугольного сечения (П), не имеют защитного покрова (Г в конце).
• ВВГЭнг-LS 10х0,5 Кабель с десятью (10 в начале) медными (первая – не А) жилами 0.5 кв.мм (0.5 – вторая группа цифр), изолированными ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Защитный покров отсутствует (Г в конце). Кабель экранированный (Э), не поддерживает горение (нг в конце маркировки), при горении выделят минимальное количество газа (LS).
• АВБбШп 3х6 Кабель с тремя (3 в начале цифрового обозначения) алюминиевыми (первая А) жилами, сечением 6 кв.мм (6 – вторая группа в цифровом обозначении) без защитного покрова (Г в конце).. Изоляция – ПВХ (вторая В). Кабель бронирован полосами из профилированной стали (Бб) и заключен в защитную оболочку в виде шланга из полиэтилена (Шп).

При выборе кабельной продукции ключевым фактором являются условия, в которых будет осуществляться прокладка. Для работ внутри помещений рекомендуется использовать кабели с изоляцией и оболочкой из полихлорвинила. В то время как для внешних подключений оптимальным вариантом станут изделия с резиновой оболочкой.

Если речь идет о групповой прокладке, то необходимо выбирать негорючие типы кабелей. В общественных зданиях важно обращать внимание на уровень выделяемого дыма и токсичных газов. Кроме того, следует учитывать наличие защитного экрана и другие параметры.

Чтобы сделать правильный выбор, стоит обратиться к справочным материалам, которые можно найти как в интернете, так и в нормативных документах. Однако наиболее быстрым и эффективным решением будет консультация с опытными специалистами или передача этой задачи им.
