Для чего используются оптические пигтейлы?

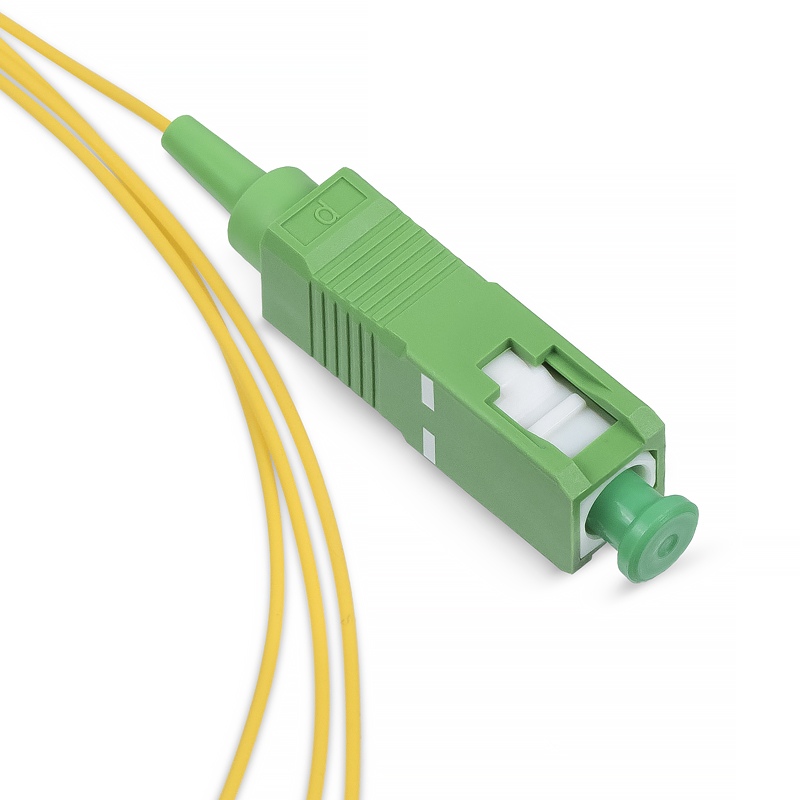

Оптические пигтейлы — это важный элемент в системах передачи данных, использующих оптоволокно. Они представляют собой короткие отрезки оптоволоконного кабеля с одним коннектором на одном конце, который подключается к оптическому оборудованию, и оголенной или подготовленной оптической волокнистой частью на другом конце. Пигтейлы играют ключевую роль в организации и поддержании волоконно-оптических линий связи.

Чем пигтейл отличается от патч-корда?

Пигтейл:

• Состоит из одного оптоволоконного кабеля с коннектором на одном конце.
• На другом конце обычно оголенное волокно, которое может быть сварено с другим волокном или подключено к оптическому разделителю.
• Используется для соединения волокон в распределительных коробках или соединительных шкафах.

Патч-корд:

• Состоит из одного или нескольких оптоволоконных кабелей с коннекторами на обоих концах.
• Используется для временных или гибких соединений между устройствами, такими как коммутаторы, маршрутизаторы и другие оптические устройства.
• Обычно более длинный по сравнению с пигтейлом и предназначен для подключения различных компонентов системы.

Волоконно-оптические системы, предназначенные для передачи данных на значительные расстояния, требуют использования специализированных шнуров. Эти устройства играют ключевую роль в организации сетевой инфраструктуры. Оптические кабели и шнуры размещаются в телекоммуникационных шкафах, которые защищают оборудование от несанкционированного доступа и обеспечивают его надлежащее функционирование.

Существует два основных типа оптических шнуров: соединительные (патч-корды) и монтажные (пигтейлы). Основное различие между ними заключается в количестве заделанных концов. Патч-корды оснащены коннекторами с обеих сторон, которые могут быть одноименными или разноименными. В случае одноименных коннекторов шнур называется соединительным, а при разноименном — переходным. Патч-корды предназначены для выполнения межкроссовых соединений и соединения оптического оборудования.

С помощью патч-кордов возможно соединение внутри распределительных устройств, таких как, например, напольные телекоммуникационные шкафы формата 42U, а также подключение к активному оборудованию. Они могут быть как одномодовыми, так и многомодовыми, и каждый тип имеет свой цвет, установленный стандартом. Например, одномодовые шнуры обычно окрашены в желтый цвет, тогда как многомодовые — в оранжевый.

Пигтейлы, в отличие от патч-кордов, имеют коннекторы только с одной стороны. Свободный конец пигтейла соединяется с линейным кабелем с помощью сварки или механических сплайсов. Эти шнуры могут иметь различные модификации в зависимости от типа коннектора. Наиболее популярным является пигтейл с коннектором типа SC, обеспечивающий надежное соединение. Также часто используются монтажные шнуры с коннекторами FC и ST, которые применяются для строительства волоконно-оптических линий связи (ВОЛС). Выбор конкретного типа шнура зависит от условий эксплуатации сети, характеристик активного оборудования и других факторов, относящихся к конкретному проекту.

Для чего нужны пигтейлы?

Применяются пигтейлы в оптических кроссах для того, чтобы осуществлять соединение оптических волокон и подключать их оконцованную часть к оптическим розеткам, которые крепятся на лицевой панели кроссового оборудования. Такие монтажные шнуры могут отличаться по типу коннектора и по типу волокна.

Пигтейл может быть изготовлен из различного типа оптоволоконного кабеля, имеющего любую оболочку. Однако чтобы работа внутри кросса была более удобной и качественной, рекомендуется использовать кабель, который имеют буферную оболочку в 0,9 мм. Длину пигтейл может иметь разную, здесь учитываются пожелания заказчика.

1. Соединение волокон:
   Пигтейлы используются для соединения оптических кабелей в распределительных коробках, а также для подключения к оптическим разделителям и соединительным шкафам. Они позволяют легко управлять и организовывать волоконные соединения.

2. Сварка волокон:
   Пигтейлы позволяют сваривать оптические волокна, что обеспечивает надежное и качественное соединение с минимальными потерями сигнала.

3. Упрощение монтажа:
   Использование пигтейлов упрощает процесс установки и замены оптических соединений, поскольку они могут быть заранее подготовлены и протестированы.

4. Гибкость в проектировании:
   Пигтейлы предоставляют возможность создания кастомизированных соединений в зависимости от требований проекта, что позволяет оптимизировать кабельные системы.

5. Расширение существующих систем:
   Пигтейлы могут использоваться для добавления новых соединений в уже существующие волоконно-оптические системы, что позволяет легко увеличивать пропускную способность.

Классификация пигтейлов

Выбор пигтейла представляет собой достаточно сложную задачу, обусловленную широким ассортиментом монтажных шнуров. При этом необходимо учитывать не только тип волокна и разъемы, но и условия, а также цели использования пигтейлов.

Давайте рассмотрим подробнее.

Начнем с классификации по типу волокна.

Существует два основных вида пигтейлов: одномодовые (single) и многомодовые (multi). Основное отличие между ними заключается в диаметре волокна.

Одномодовый пигтейл (SM) обычно имеет желтый или белый цвет. Его диаметр составляет 9/125 мкм. Этот тип кабеля нашел широкое применение в телекоммуникационных системах, так как способен передавать лишь одну моду из-за своего меньшего диаметра.

Многомодовый пигтейл (MM), как правило, представлен оранжевым цветом, но может быть и других оттенков, таких как синий, аква или маджента. В таких пигтейлах используются многомодовые оптические кабели диаметром 62.5/125 мкм или 50/125 мкм с соответствующими разъемами. Также доступны 10-гигабитные многомодовые кабели (OM3 или OM4) в виде пигтейлов. Эти устройства активно применяются в центрах обработки данных и локальных сетях благодаря своей способности передавать несколько мод излучения.

Теперь перейдем к классификации по типу разъемов.

Наиболее распространенными разъемами являются FC, SC, ST и LC. Основное различие между ними заключается в конструктивных особенностях и функциональных возможностях, что определяет их применение при создании сетей. Следует помнить, что несовпадение разъемов пигтейла и устройства может привести к необходимости покупки нового пигтейла.

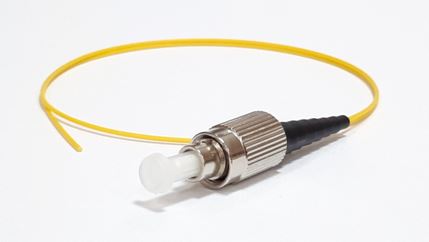

FC-разъем отличается высокой надежностью и качеством соединения. Он снабжен металлическим колпачком для защиты, а также имеет винтовое соединение, что исключает его случайное выпадение.

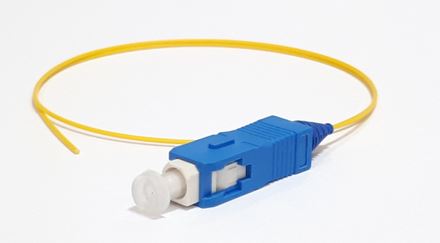

SC-разъем пользуется популярностью благодаря своей доступности и простоте подключения. Однако его надежность несколько уступает FC. Соединение осуществляется с помощью защелки, что удобно, но не всегда обеспечивает необходимую стабильность.

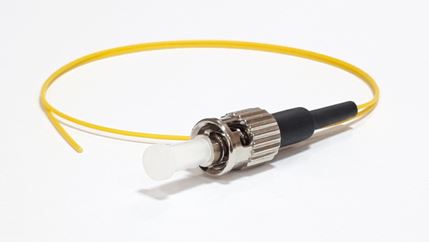

ST-разъем также является популярным выбором. Его конструкция, выполненная из керамики или нержавеющей стали, делает его подходящим для использования в медицине, производстве и телекоммуникациях.

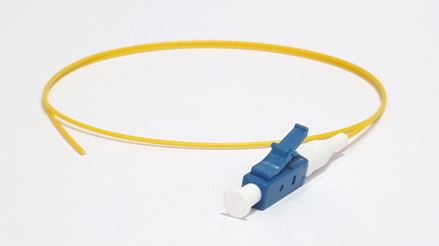

LC-разъем представляет собой уменьшенный аналог SC. Его преимущества заключаются в малых размерах и наличии фиксатора RJ, что обеспечивает более надежное соединение. Благодаря компактным размерам он часто применяется в кроссовых соединениях в серверных и помещениях с высокой плотностью разъемов.

Теперь обратим внимание на полировку.

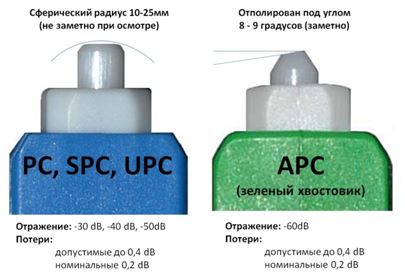

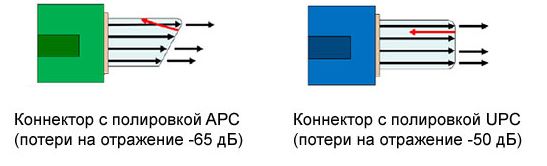

Полировка оптических коннекторов играет важную роль в снижении потерь и отражений на разъеме. На сегодняшний день наиболее распространены два типа полировки: UPC (ultra physical contact) и APC (angle physical contact).

Пигтейлы с полировкой UPC часто используются в измерительном оборудовании и высокоскоростных оптических сетях благодаря своим хорошим отражательным характеристикам. Этот тип полировки превосходит PC и SPC, но уступает APC. Чаще всего такие коннекторы имеют синий цвет.

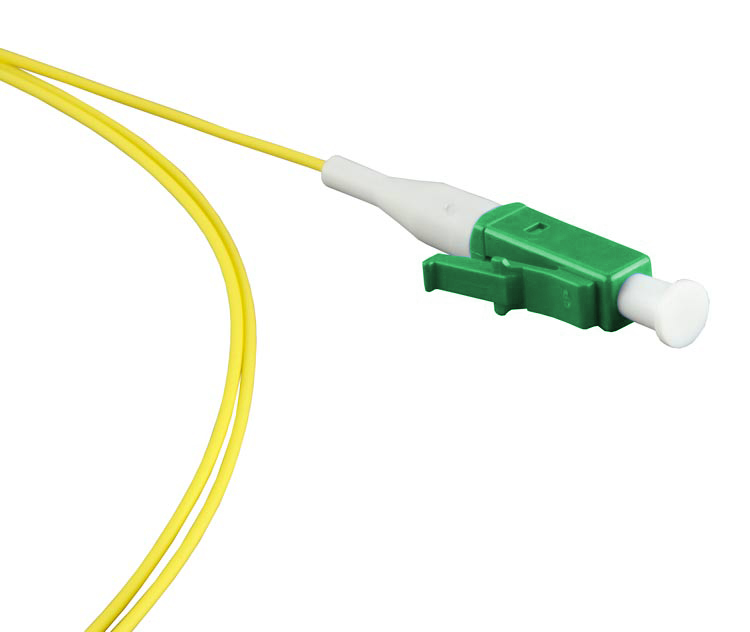

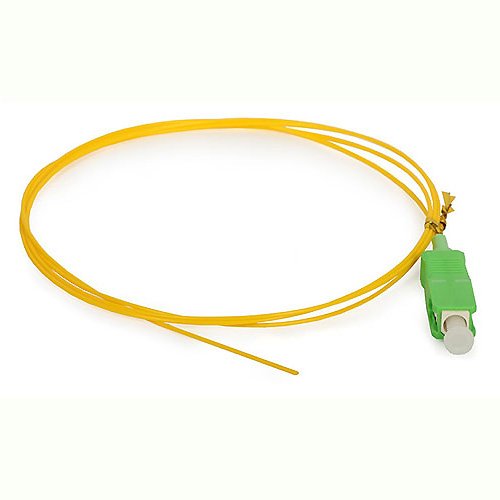

Пигтейлы с полировкой APC считаются наилучшими на данный момент. Они широко применяются в сетях кабельного телевидения, где требуется высокая мощность сигнала, например, при передаче видеопотока. Полировка APC обеспечивает минимальное количество отраженного сигнала. Обычно коннекторы APC имеют зеленый цвет.

Какова цена на пигтейлы?

Цена на оптические пигтейлы может варьироваться в зависимости от нескольких факторов, включая:

• Тип коннектора: Разные типы коннекторов (SC, LC, ST и др.) могут иметь разные цены.
• Длина пигтейла: Обычно пигтейлы имеют стандартную длину, но индивидуальные заказы могут повлиять на цену.
• Качество материала: Использование высококачественных оптических волокон и коннекторов может повысить стоимость.
• Производитель: Цены могут различаться в зависимости от бренда или производителя.

Оптические пигтейлы являются важными компонентами в системах волоконно-оптической связи, обеспечивая надежное соединение и гибкость в проектировании. Понимание их отличий от патч-кордов и их применения поможет специалистам эффективно использовать эти элементы в своих проектах. Цены на пигтейлы варьируются, что позволяет выбрать оптимальный вариант в зависимости от потребностей и бюджета.

При выборе оптического пигтейла важно учитывать все условия, необходимые для монтажа. Оптические сигналы будут передаваться с минимальными потерями и низким затуханием только при правильном выборе оборудования.

Не менее важно выбирать продукцию только от проверенных производителей, чья продукция проходит тестирование перед продажей. Обратитесь к специалистам компании Касбителеком, чтобы получить качественные изделия, соответствующие необходимым техническим требованиям и обладающие гарантией надежности. Мы готовы предоставить вам профессиональную консультацию и ответить на все ваши вопросы по выбору подходящего оптического пигтейла.

Мы оперативно обработаем ваш заказ и обеспечим быструю доставку по всей территории России. Приобрести оптический пигтейл от производителя стало проще: просто свяжитесь с нами, и вы получите качественный товар в кратчайшие сроки.

Автор: Технический консультант по сетевому оборудованию - Михаил Гусев
