DROP кабель - описание, использование
DROP кабель активно применяется для соединения оптических кабелей в абонентских сетях FTTH. Данный тип оптического кабеля выделяется малым диаметром внешней оболочки и высокой степенью защиты. В последние годы наблюдается значительный рост интереса к абонентскому развитию и обслуживанию сетей FTTH. Пользователи стремятся получать качественные услуги, что приводит к увеличению популярности оптоволоконной связи.
Характеристики DROP кабеля

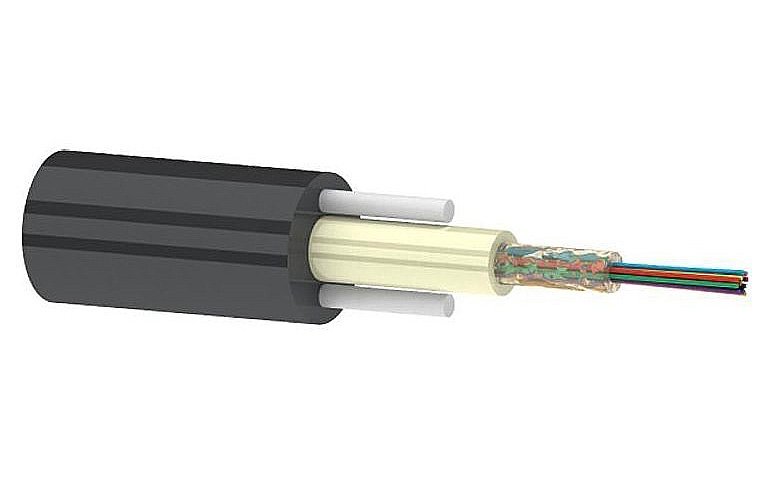

DROP кабель имеет ряд конструктивных особенностей:
- Поперечное сечение одного из вариантов кабеля напоминает светофор: несущий металлический элемент располагается на месте красного сигнала, а диэлектрические силовые волокна занимают позиции желтого и зеленого;
- Доступны облегченные версии кабеля, в которых отсутствует несущий стальной элемент;
- Специальная негорючая полиэтиленовая оболочка защищает оптические волокна и силовые элементы, обеспечивая минимальное количество покрытия;
- Оптические волокна размещаются между диэлектрическими силовыми элементами, что позволяет осуществлять отводы в любых точках DROP кабеля.
Дополнительно, стоит отметить простоту монтажа и предназначение DROP кабеля для наружной прокладки. Соединения с абонентами могут выполняться разнообразными способами, например, с использованием оптических кроссов FC или в кроссовых шкафах.
На месте, где осуществляется отвод абонентского кабеля, обязательно устанавливается воздушная муфта, обеспечивающая защиту соединения от внешних факторов.
DROP кабель использует одномодовые оптические волокна с диаметром центрального элемента 9/125 мкм, что позволяет минимизировать размер кабеля и передавать световой сигнал на большие расстояния практически без искажений.
Преимущества использования DROP кабеля
DROP кабель обладает рядом преимуществ:
- Простота монтажа и эксплуатации;
- Защитная оболочка из ультрафиолета для наружной прокладки;
- Материалы, не выделяющие дым и не подверженные горению;
- Возможность подключения к оптоволокну на протяжении всей длины кабеля;
- Возможность размещения до 6 оптических волокон с различной цветовой маркировкой.
Этот оптический кабель спроектирован с целью обеспечения эффективного подведения оптических волокон к абонентам в сетях FTTH.
Монтажные особенности DROP кабеля
Важно отметить, что DROP кабель не является самонесущим диэлектрическим, поэтому его нельзя применять на больших пролетах без опоры в виде стального троса.
Существует удобный способ монтажа, который включает навивку на монтажный кабель, ОКСМ или электрический кабель. Можно навивать один или несколько оптических кабелей с использованием специального навивочного аппарата, при этом расстояние между витками составляет около 40 см.
Необходимо обратить внимание на зажимные элементы, используемые для крепления кабеля на концах пролета. Они должны соответствовать определенным стандартам по деформации. Если расстояние до оптического кросса КРС не превышает 20 метров, DROP кабель можно подвесить самостоятельно, без дорогих арматур.
Внутренняя разводка абонентского кабеля осуществляется через кроссы, которые могут быть закрытыми шкафами или стоечными кроссами. Это решение подходит для крупных абонентских узлов или отдельных абонентов. Серверные стойки можно приобрести в специализированных магазинах.
Существует множество абонентских кабелей, предназначенных для прокладки внутри помещений. Они отличаются отсутствием силового и несущего волокна, минимальной защитной оболочкой и малым радиусом изгиба.
