Объяснение символов на блоке питания

Когда вы в следующий раз будете рассматривать адаптер питания, вероятно, у вас возникнет вопрос о значении тех странных волнистых линий на нем. Вы не единственный, кто интересуется этой темой. Эти символы не просто декоративные элементы; они играют важную роль в понимании типа электричества, с которым вы имеете дело.

Каждое электронное устройство использует этот общий язык символов, связанный с питанием. Вы можете встретить их на зарядных устройствах для смартфонов, адаптерах для ноутбуков и даже на тех устройствах, которые обеспечивают питание вашего роутера.

Однако большинство людей не обращают внимания на эти обозначения, пока не возникнет проблема. К примеру, если вы случайно испортите дорогостоящее устройство, выбрав неподходящий адаптер из ящика с ненужными вещами.

Давайте разберемся в этом вопросе. Мы рассмотрим основные обозначения, связанные с электрическими схемами, которые могут встретиться вам в повседневной жизни. Для этого не потребуется специальное инженерное образование.

Введение в источники питания и их обозначения

Перед тем как подробно рассмотреть символы, обозначающие источники питания, важно разобраться в двух основных типах электричества, которые используются в нашей повседневной жизни.

Постоянный ток (DC)

Представьте себе постоянный ток как поток воды, который движется по шлангу в одном заданном направлении. Этот поток не меняется и не останавливается — он просто непрерывно течёт.

Например, аккумулятор вашего мобильного телефона работает на постоянном токе. Точно так же и аккумулятор автомобиля функционирует на том же принципе. Даже портативные колонки, которые вы берёте с собой в поход, используют постоянный ток.

Символ, который обозначает источник постоянного тока, представляет собой сплошную линию, расположенную над пунктирной. Это просто и понятно. Как только вы начнёте обращать внимание, вы увидите этот символ, указывающий на цепь батареи, повсюду.

Важно отметить, что когда вы подключаете свой телефон к сетевому зарядному устройству, вы фактически преобразуете переменный ток, который поступает из сети, в постоянный. Ваш телефон не может функционировать без этого преобразования.

Переменный ток (AC)

Переменный ток можно сравнить с человеком, который постоянно меняет своё мнение. Это электричество непрерывно меняет направление, двигаясь туда и обратно 60 раз в секунду в США, и 50 раз в секунду в Европе (но это отдельная тема).

Символ для источника переменного тока выглядит как волнистая линия, что интуитивно понятно.

Каждая электрическая розетка в вашем доме предоставляет переменный ток. Это относится ко всем вашим бытовым приборам — от микроволновой печи до посудомоечной машины, а также к старому компьютеру, который вы храните в шкафу. Всё это работает на переменном токе.

Однако стоит отметить, что многие устройства на самом деле функционируют на постоянном токе. Они просто используют трансформаторы и преобразователи, чтобы преобразовать переменный ток из розетки в необходимый им постоянный. Это можно представить как некий промежуточный механизм между электрической сетью и вашими приборами.

Символы полярности источника питания

Полярность играет важную роль в функционировании адаптеров постоянного тока, и это вызывает интерес у многих пользователей. Объясним, почему некоторые устройства могут работать при неправильной ориентации вилки, а другие — нет.

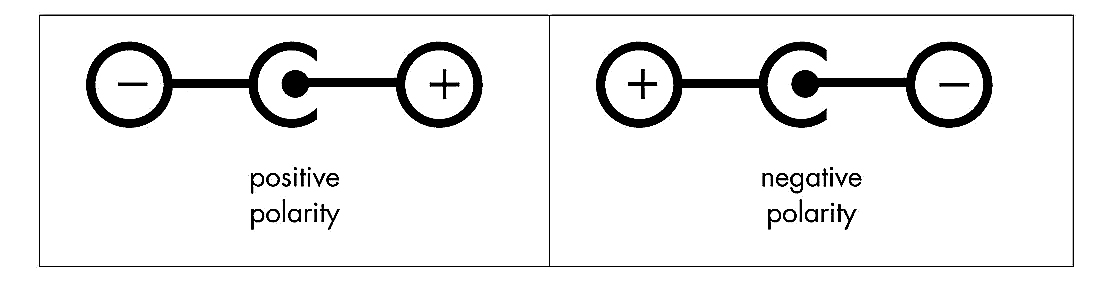

В большинстве бытовых электронных приборов применяется центральная положительная полярность. Этот стандарт обозначается знаками: плюс (+) размещается в центре, а минус (-) — на внешнем кольце разъема.

Например, беспроводные маршрутизаторы, игровые гарнитуры и даже светодиодные ленты, которые освещают ваш рабочий стол, зачастую используют именно эту полярность. Это означает, что при подключении таких устройств важно соблюдать правильную ориентацию, чтобы обеспечить их корректную работу.

Некоторые устройства, такие как гитарные педали, имеют уникальный подход к полярности. В них используется центральная отрицательная полярность, что означает, что символы на разъемах расположены иначе: минус (-) находится в центре, а плюс (+) располагается снаружи.

Несоответствие полярности может привести к серьезным проблемам. В лучшем случае устройство просто не будет работать, а в худшем — может появиться неприятный запах, знакомый многим как "волшебный дым". Это явление связано с перегревом электроники, и лучше всего его избегать.

Чтобы предотвратить такие ситуации, я всегда проверяю три ключевых параметра перед подключением любого устройства: напряжение, силу тока и полярность. Эта простая процедура занимает всего несколько секунд, но позволяет избежать серьезных и дорогостоящих ошибок.

Распространенные сокращения источников питания

На маркировках блоков питания часто применяются аббревиатуры. Ниже представлены те сокращения, которые действительно важны:

Следует отметить, что переменное напряжение (VAC) традиционно обозначается в сочетании с волнистым символом, который указывает на источник переменного тока. В свою очередь, постоянное напряжение (VDC) обозначается с использованием сплошного или пунктирного символа, ассоциирующегося с источником постоянного напряжения.

Как правильно интерпретировать паспортные данные адаптеров питания

Предположим, вы обнаружили зарядное устройство для своего ноутбука, которое ранее потеряли. Но стоит ли его использовать в таком случае?

Вот последовательность действий, которую следует выполнить:

• Первым делом необходимо определить входные параметры. Они обычно представлены в формате: «100–240 В переменного тока, 50/60 Гц», сопровождаемом символом волны.
• Далее важно проверить выходные характеристики. Обратите внимание на запись «19 В постоянного тока 3.42 А» с обозначением сплошной или пунктирной линии.
• Не забудьте также оценить полярность. Для этого найдите небольшую схему, которая указывает на то, какой контакт является положительным, а какой — отрицательным.
• Наконец, убедитесь, что характеристики вашего ноутбука соответствуют данным адаптера. Информация об этом должна быть указана где-то на самом устройстве.

Символы безопасности и конструкции на источниках питания

Символы безопасности и конструкции на источниках питания имеют важное значение и не появляются на устройствах случайно. Из истории известно, что в прошлом случаи поражения электрическим током были довольно распространены, что и привело к стандартизации таких обозначений.

• Первым символом является знак защитной земли, который изображает три линии, формирующие пирамиду. Этот символ указывает на необходимость заземления устройства. Следует избегать использования адаптеров, которые удаляют третий контакт, так как это может быть опасно.
• Другим важным символом является конструкция класса II, представленная двумя квадратами, один из которых находится внутри другого. Данный знак свидетельствует о наличии двойной изоляции, что позволяет исключить необходимость заземляющего провода благодаря дополнительным уровням защиты.
• Существует также символ плавкой вставки, который указывает на наличие предохранителя внутри устройства. Этот элемент срабатывает в случае возникновения неисправностей, действуя как защитный механизм для предотвращения серьезных последствий.
• Кроме того, важным является символ защиты от короткого замыкания, который обозначает, что трансформатор способен справляться с короткими замыканиями без риска возгорания. Это, безусловно, полезное свойство.

Эти символы не являются простыми рекомендациями. Они основаны на многолетнем опыте, включая множество несчастных случаев и последующие улучшения. Знание о таких обозначениях важно, так как они появились в результате усвоения уроков, извлечённых из реальных опасных ситуаций.

Применение символов источников питания в электронике

В принципиальных схемах

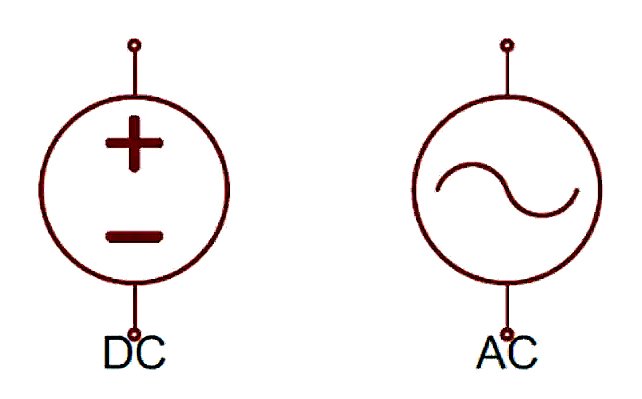

Инженеры постоянно занимаются созданием схем, применяя условные обозначения для различных элементов, таких как источники постоянного и переменного тока. Это вполне оправданно, так как нет необходимости каждый раз изображать батареи в их полном виде.

С первых дней обучения студенты сталкиваются с этими символами, которые становятся для них привычными, подобно тому, как музыкант читает ноты. Учебники по электронике изобилуют схемами с изображением аккумуляторов и источников постоянного тока. К моменту окончания школы учащиеся уже видят тысячи таких обозначений.

В бытовой электронике

Если вы взглянете на своё зарядное устройство для телефона, то заметите маленький значок, обозначающий источник постоянного тока. Проверьте это в следующий раз, когда будете дожидаться полной зарядки аккумулятора. Большинство людей не обращают внимания на такие детали, проходя мимо них каждый день. Телевизоры и другие бытовые приборы, такие как кофеварки и микроволновые печи, также имеют соответствующие символы, указывающие на их требования к входному напряжению.

Игровые консоли представляют собой интересный случай, так как они также имеют обозначения полярности питания. Независимо от того, идет ли речь о PlayStation, Xbox или Switch, все они используют единый электрический язык. При внимательном рассмотрении можно обнаружить множество различных знаков питания на вашей игровой системе.

В промышленных системах

На производственных предприятиях вопрос соблюдения стандартов имеет первостепенное значение. Здесь применяются мощные источники бесперебойного питания, которые помечены как символами источников переменного, так и постоянного тока. В условиях, когда отключение электроэнергии может повлечь за собой остановку линии, стоимость которой исчисляется миллионами долларов, эти обозначения становятся не просто полезными, а жизненно важными.

Испытательное оборудование обильно укомплектовано символами. Осциллографы, мультиметры и генераторы сигналов изобилуют различными обозначениями источников питания и схемами безопасности. Каждое из этих изображений предоставляет техническим специалистам необходимую информацию о работе с оборудованием еще до его включения.

Знаки, размещенные на блоках питания, представляют собой не случайные изображения, а важные элементы системы безопасности, которая защищает ценное электронное оборудование от повреждений.

Основные моменты можно изложить следующим образом:

• Первый символ — волнистая линия — обозначает переменный ток, который используется в розетках.
• Символы в виде сплошных и пунктирных линий указывают на наличие питания постоянного тока, характерного для батарей и адаптеров.
• Перед тем как подключать любое устройство, важно удостовериться в правильности напряжения, силы тока и полярности.

Следует помнить, что символы безопасности имеют свое значение и предназначены для предотвращения возможных рисков.
