Что такое коаксиальный кабель?

Содержание статьи

Коаксиальный кабель — это особый тип кабеля, который широко используется для передачи различных сигналов, включая видео и аудио. Название "коаксиальный" происходит от латинских слов "co-" (вместе) и "axis" (ось), что указывает на то, что проводники в этом кабеле расположены соосно. Это конструктивное решение обеспечивает высокую эффективность передачи сигналов, что делает коаксиальные кабели популярными в самых различных областях.

Коаксиальные кабели находят широкое применение в системах видеонаблюдения, где они передают сигналы от камер к видеорегистраторам. Благодаря своей конструкции, они способны передавать данные на большие расстояния без значительных потерь качества изображения. Это особенно важно для систем, где четкость и детализация изображения играют ключевую роль. Кроме того, коаксиальные кабели используются для подключения телевизоров, спутниковых антенн и других аналоговых и цифровых устройств.

Одним из главных преимуществ коаксиальных кабелей является их способность обеспечивать надежную и качественную передачу данных. Они не только устойчивы к внешним помехам, но и способны поддерживать высокую пропускную способность, что делает их идеальными для работы с современными высококачественными видеоформатами. Это свойство особенно ценится в условиях, когда требуется передавать сигнал на значительные расстояния, например, в больших офисных зданиях или на промышленных объектах.

Что такое коаксиальный кабель?

Передача сигналов

Издавна известно, что коаксиальные кабели обладают множеством преимуществ. Для передачи видеосигналов наиболее значимыми являются следующие аспекты:

  • Минимальные помехи. Высокочастотный кабель, используемый для передачи видео, оснащен экранированием, которое защищает сигнал от внешних помех, обеспечивая стабильное и четкое изображение.
  • Большие расстояния. Благодаря низким потерям сигнала аналоговый видеокабель способен передавать изображения на расстояние до 500 метров без необходимости в усилителе.
  • Универсальность. Видеокабель, предназначенный для систем видеонаблюдения, подходит как для передачи аналоговых, так и цифровых сигналов.

Что такое коаксиальный кабель?

Структура коаксиального кабеля

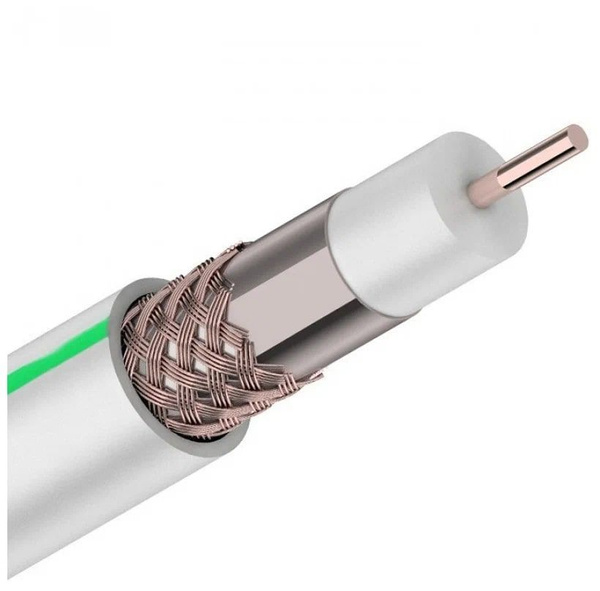

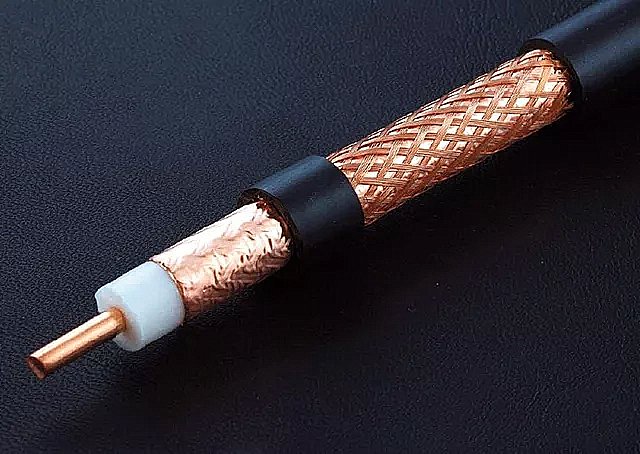

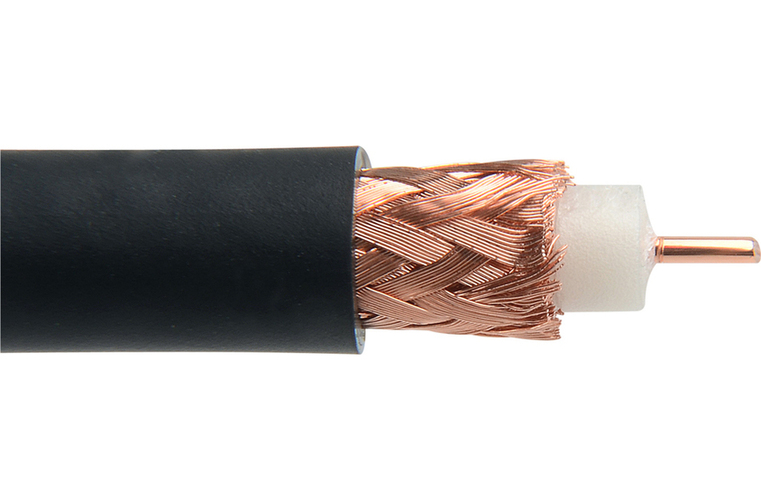

Структура коаксиального кабеля включает в себя несколько слоев. Внутри находится центральный проводник, который может быть выполнен из меди или алюминия. Этот проводник окружен изоляционным слоем, который защищает его от внешних воздействий. Далее идет внешний проводник, обычно выполненный в виде металлической сетки или фольги, который служит для экранирования и минимизации электромагнитных помех. Внешний слой, как правило, покрыт защитной оболочкой, которая защищает кабель от механических повреждений и воздействия окружающей среды.

Изделие, предназначенное для использования в качестве видеокабеля для камер видеонаблюдения, состоит из нескольких слоев:

  • Центральный проводник, который обычно изготавливается из меди или стали с медным покрытием, служит для передачи видеосигнала.
  • Диэлектрик — изоляционный слой, который окружает центральный проводник и предотвращает потери сигнала.
  • Экран — металлическая фольга или оплетка, обеспечивающая защиту от внешних электромагнитных помех.

Защитный слой кабеля часто выполняется из ПВХ, что придаёт ему механическую прочность и защищает от воздействия окружающей среды.

Основные характеристики коаксиального кабеля

Коаксиальный кабель обладает рядом ключевых характеристик, которые влияют на его качество и функциональность.

  • Первым важным параметром является волновое сопротивление. Оно определяет качество передачи сигнала и зависит от свойств проводника, таких как его ёмкость, диэлектрическая проницаемость и индуктивность.
  • Следующий параметр — погонное ослабление, которое измеряет снижение сигнала на различных частотах. Это значение также связано с материалом проводника и расстоянием передачи данных.
  • Погонная ёмкость определяет способность кабеля накапливать электрический заряд, тогда как погонная индуктивность показывает, насколько сильно проводник может создавать магнитное поле.
  • Коэффициент укорочения, или замедления, указывает на уменьшение скорости распространения сигнала в кабеле в зависимости от его диаметра и расстояния передачи данных.
  • Диаметр центральной жилы влияет на удельное сопротивление и прочность кабеля. Внутренний диаметр экрана также важен, так как он защищает проводник от внешних помех.
  • Внешний диаметр оболочки кабеля используется для правильного монтажа и установки, что важно для надёжной работы системы.
  • Коэффициент стоячей волны (КСВ) определяет качество сигнала, возвращающегося от приемника к передатчику. Высокий коэффициент свидетельствует о низком качестве кабеля и монтажа, что может быть связано с различными факторами, такими как материалы и качество соединений.
  • Максимальная передаваемая мощность, хотя и редко используется для коаксиальных кабелей, указывает на максимальную мощность сигнала, которую кабель может передать на определённое расстояние.
  • Минимальный радиус изгиба — это параметр, который показывает, насколько сильно можно изгибать кабель без риска повреждений. Обычно рекомендуется значение в шесть внешних радиусов, но для некоторых моделей оно может быть меньше.

Механические (торговые) характеристики коаксиального кабеля

  • Что касается механических характеристик, то важными являются диаметр и материал центральной жилы. Они влияют на качество сигнала и его дальность. Центральная жила может быть выполнена в различных вариантах: цельная, скрученная или многожильная. Каждый из этих типов имеет свои плюсы и минусы.
  • Одножильные проводники удобны в монтаже и обеспечивают хорошую жесткость, что делает их предпочтительными для высокочастотных сетей. Однако они могут быть ломкими. Многожильные проводники более эластичны, но менее удобны в установке и хуже подходят для передачи высоких частот.
  • Материалы, из которых изготавливают жилы, варьируются от меди и луженой меди до алюминиевых сплавов и омедненной стали. Каждое из этих решений имеет свои достоинства и недостатки.
  • Изоляция внутреннего проводника защищает кабель от внешних воздействий, таких как влага и перепады температур. В качестве изоляционных материалов используются полиэтилен, вспененный полиэтилен и фторопласт. Вспененный полиэтилен считается наиболее оптимальным вариантом, так как сочетает в себе множество положительных качеств.
  • Экран кабеля, выполненный из различных материалов, отвечает за его помехоустойчивость. Он может быть сплошным, многожильным или двойным. Сплошной экран обеспечивает лучшую защиту от внешних магнитных и статических полей, но требует осторожного обращения. Двойной экран сочетает в себе преимущества обоих типов и обеспечивает максимальную защиту.
  • Толщина и материал внешней оболочки также важны для защиты кабеля от механических повреждений и внешних факторов. Обычно используются полиэтилен, ПВХ и фторопласт. Каждый из материалов имеет свои характеристики устойчивости к химическим и физическим воздействиям.

Таким образом, выбор коаксиального кабеля зависит от множества факторов, включая его характеристики и предназначение. Правильный выбор обеспечит надежную, качественную и долговечную эксплуатацию в различных условиях.

Если вы ищете, где можно купить коаксиальный кабель, обратите внимание на компанию "Анбик". Здесь представлен широкий ассортимент коаксиальных кабелей различных типов и характеристик. Вы можете выбрать кабель, который наилучшим образом соответствует вашим потребностям, будь то для установки системы видеонаблюдения или подключения телевизора. Кроме того, "Анбик" предлагает удобные условия доставки, что позволяет вам быстро и без лишних хлопот получить необходимый товар.

В заключение, коаксиальный кабель — это надежное и эффективное решение для передачи данных, которое обладает множеством преимуществ. Его использование в современных технологиях делает его незаменимым элементом в системах видеонаблюдения и других устройствах. Не упустите возможность приобрести качественный коаксиальный кабель в "Анбик" и убедитесь в его превосходных характеристиках сами!

Автор: Технический консультант по сетевому оборудованию - Михаил Гусев
