В какой цвет окрашиваются провода заземления
Цветовая раскраска изоляции проводов — это важный элемент их маркировки, который помогает в идентификации и правильном использовании электрических проводов. Особенно это актуально для проводов заземления, которые играют ключевую роль в обеспечении безопасности электрических систем. Правильная цветовая кодировка позволяет не только упростить монтаж, но и минимизировать риск ошибок при подключении и эксплуатации электрооборудования.

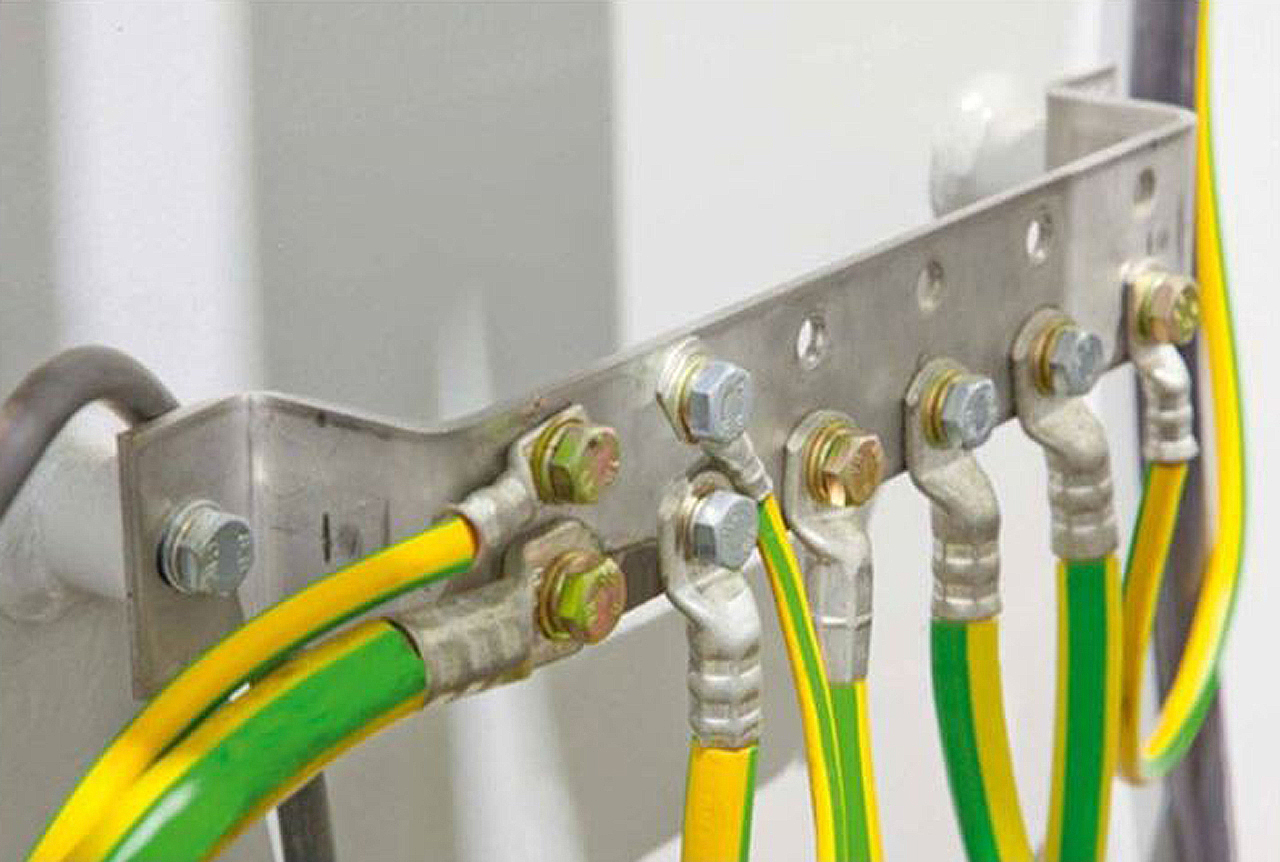

В системах однофазного и трехфазного тока провода заземления обычно окрашиваются в определенные цвета, которые помогают быстро и визуально определить их назначение. Наиболее распространенный цвет для проводов заземления — это желто-зеленый. Эта комбинация цветов принята в большинстве стран и служит универсальным стандартом. Желтый цвет символизирует защиту, а зеленый — землю. Таким образом, такая цветовая маркировка четко указывает на то, что данный провод предназначен для заземления, что особенно важно при работе с высоковольтными системами.
Использование цветовой маркировки значительно упрощает процесс монтажа, особенно в сложных системах, где может быть большое количество проводов. Например, в электрощите, где проводка может быть запутанной и сложной, правильная маркировка позволяет электрикам быстро находить необходимые провода и избегать путаницы. Это особенно критично при ремонте или модернизации электрических систем, когда необходимо точно знать, какой провод за что отвечает.
Какого цвета провод заземления?
Провода в кабеле имеют разные назначения. Это назначения следует учитывать во время выполнения соединений между проводами, а также для того, чтобы правильно подключать электроприборы. На самом деле очень легко избежать ошибок во время подключения, так как в кабеле у каждого провода свой собственный цвет. Необходимо придерживаться такого простого правила, как: «Во время соединения проводов, не меняй их цвет».
Согласно правилам, в бытовой электропроводке:
- - фазный провод L - имеет коричневый или красный цвет;
- - нулевой рабочий N - (или как его называют «нейтральный» или «ноль») окрашивается в синий цвет;
- - нулевой защитный PE - (заземляющий проводник) окрашивается в желто-зеленый цвет.
Согласно правилам ПУЭ 1.1.29 - цвет провода заземления желто-зеленый.
Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение "PE" и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.
Кроме того, цветовая раскраска проводов заземления помогает в обучении и повышении квалификации специалистов. Новички в области электротехники, изучая цветовую кодировку, могут быстрее усвоить основные принципы работы с электрическими системами и избежать потенциальных ошибок, которые могут привести к авариям или повреждениям оборудования.
Важно отметить, что в разных странах могут существовать свои стандарты и правила по цветовой маркировке проводов. Поэтому при работе с международными проектами или оборудованием, импортированным из-за границы, стоит внимательно изучить местные нормы и требования. Это поможет избежать недоразумений и обеспечит безопасность эксплуатации электрических систем.
Компания "Анбик" предлагает широкий ассортимент проводов заземления с различной цветовой маркировкой, что позволяет выбрать оптимальный вариант для любых нужд. Мы обеспечиваем доставку по всей России, что делает наши услуги доступными для клиентов из разных регионов. Выбирая провода заземления у нас, вы можете быть уверены в их качестве и соответствии всем необходимым стандартам.
В заключение, цветовая раскраска проводов заземления — это не просто эстетический элемент, а важный аспект, который способствует безопасности и упрощает работу с электрическими системами. Правильное понимание и использование цветовой маркировки позволяет избежать ошибок и повысить эффективность монтажа, что особенно актуально в условиях современного строительства и ремонта.
