Использование кабельных организаторов (кабельных органайзеров) в составе СКС

В кроссовых помещениях устанавливается значительное количество пассивного оборудования, которое монтируется в телекоммуникационных шкафах, открытых стойках, настенных рамах или непосредственно на стенах. К этому оборудованию относятся кроссовые устройства и различные типы коммутационных панелей (патч-панелей), к которым подводятся и заделываются концы всех линейных горизонтальных и магистральных кабелей, включая кабели АТС и внешних сетей. В дополнение к пассивному оборудованию в телекоммуникационные шкафы, стойки и настенные рамы также устанавливается разнообразное активное сетевое и телекоммуникационное оборудование.

Коммутация и кроссировка между кроссовыми устройствами, патч-панелями и портами как пассивного, так и активного оборудования осуществляется с помощью коммутационных шнуров (патч-кордов) и кроссировочных перемычек. Если патч-корды и перемычки подключаются напрямую к портам активного оборудования, модулям патч-панелей и соединительным блокам кроссовых устройств без применения средств для укладки и крепления, это может привести к образованию «бород» даже при минимальной плотности оборудования. Такие «бороды» затрудняют доступ к оборудованию и конструктивным элементам, установленным в монтажных конструкциях (шкафах, стойках и рамах), а также мешают отслеживанию и идентификации выполненных кроссировок и соединений. С увеличением количества установленного оборудования в одном месте или монтажной конструкции, подобные «паразитные» конструкции возрастают и создают дополнительные трудности для ИТ-специалистов.

Основные преимущества использования кабельных организаторов (кабельных органайзеров)

Чтобы избежать образования «бород», необходимо применять конструктивные элементы системы кабельной структуры (СКС), такие как кабельные организаторы, которые обеспечивают аккуратную и упорядоченную укладку проводов и перемычек. Они также помогают соблюдать требования кабельных стандартов относительно минимально допустимого радиуса изгиба патч-кордов и перемычек.

Кроме того, важной функцией кабельного организатора является уменьшение механической нагрузки на точки коммутации путем равномерного распределения веса кабелей на самом организаторе. Правильная укладка аппаратных и коммутационных патч-кордов, а также кроссировочных перемычек, позволяет сохранить доступ к маркировке пассивных устройств и обеспечивает видимость LED-индикаторов сетевых и телекоммуникационных устройств.

Горизонтальные кабельные органайзеры также помогают закрывать «пустые места» в шкафах и серверных стойках, что предотвращает смешивание горячего и холодного воздуха в помещениях с установленным активным оборудованием.

Типы кабельных организаторов по способу размещения

Существует множество конструкций кабельных организаторов. В зависимости от способа установки в монтажные конструкции и типа крепления на стене, кабельные организаторы можно классифицировать на следующие категории:

• горизонтальные кабельные организаторы, устанавливаемые параллельно полу,
• вертикальные кабельные органайзеры, монтируемые перпендикулярно полу.

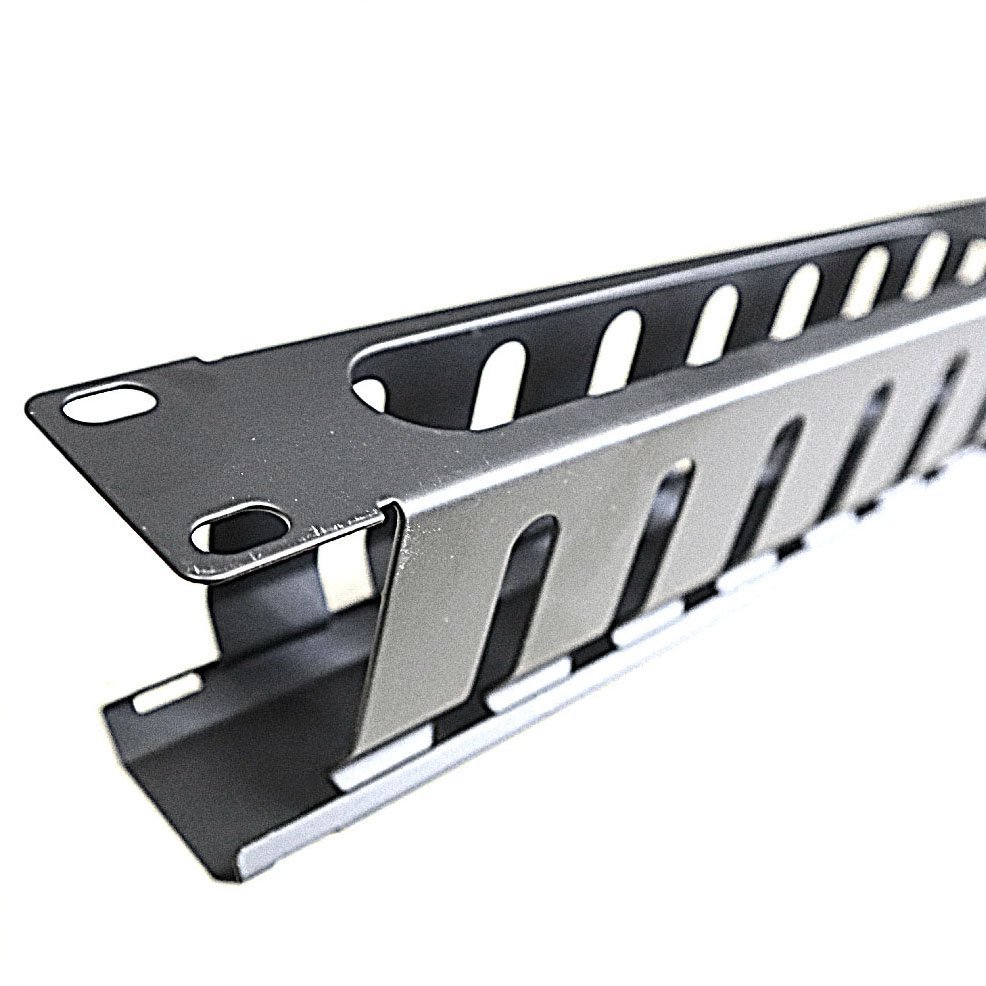

Наиболее распространенными в строительстве структурированных кабельных систем (СКС) являются кабельные организаторы, предназначенные для горизонтальной установки в 19-дюймовые монтажные конструкции. Эти устройства представляют собой металлическую планку высотой от 1 до 2 юнитов (U), оборудованную пластиковыми вертикальными панелями по краям, которые имеют прорези с крышками (рисунок 1а), либо открытыми пластиковыми или металлическими кольцами, расположенными как с одной стороны планки (рисунок 1б), так и с обеих сторон (рисунок 1в).

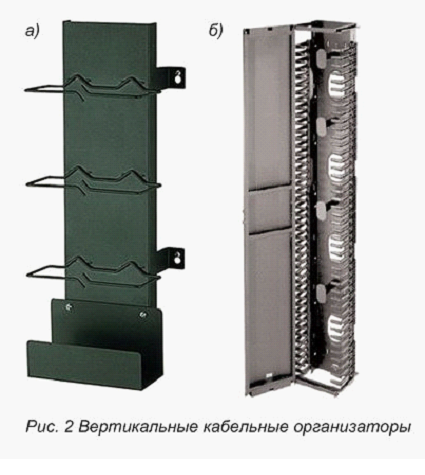

При наличии значительного количества кабельных линий СКС, монтируемых в одном конструктиве, рекомендуется устанавливать вертикальные кабельные организаторы наряду с горизонтальными. Вертикальный организатор обычно представляет собой направляющую планку, высота которой соответствует высоте шкафа, и может быть оснащен либо незамкнутыми кольцами, либо пластиковыми пальцами с крышкой. Также могут присутствовать штыри, расположенные перпендикулярно к направляющей планке, которые обеспечивают надежное соблюдение минимального радиуса изгиба кабеля при высокой заполняемости органайзера. Ширина органайзера обычно варьируется от 80 до 150 мм. Устройство крепится вдоль направляющей рамы 19'' телекоммуникационного шкафа или стойки.

Другие типы кабельных органайзеров

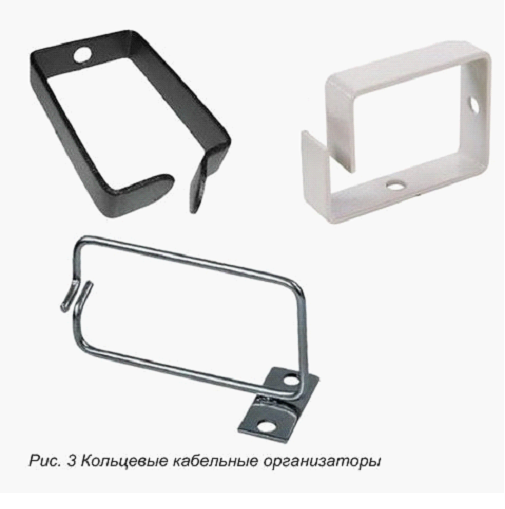

В случаях, когда установка вертикальных или горизонтальных органайзеров невозможна, например, из-за отсутствия свободного пространства или конструктивных ограничений, можно прибегнуть к одиночным кольцеобразным организаторам. Эти устройства выполнены из металла и пластика (см. рисунок 3).

Они могут быть установлены как на свободные места в 19'' телекоммуникационных шкафах, так и в сочетании с кроссовыми панелями. Размеры таких колец обычно составляют 6545 мм и 6590 мм, в зависимости от конкретной модели и производителя.

Следует отметить, что существуют организаторы, предназначенные для внутренней разводки кабельных жгутов в шкафу. Они могут быть как горизонтальными, так и вертикальными и представляют собой металлические планки или лотки с перфорацией. Кабельные жгуты фиксируются на направляющей с помощью стяжек в процессе монтажа системы кабельной инфраструктуры (СКС).

Установка горизонтальных кабельных органайзеров

Как правило, горизонтальные кабельные органайзеры высотой 1 или 2 юнита размещаются между парами кроссовых и коммутационных панелей или среди пар сетевых коммутаторов и телекоммуникационных устройств. Обычно на один юнит высоты кабельного организатора приходится два юнита высоты активных или пассивных устройств. Если в монтажном пространстве есть свободное место, рекомендуется устанавливать кабельные организаторы плотнее, рассчитывая один юнит высоты организатора на один юнит активного и пассивного устройства. Это обеспечит удобное подключение патч-кордов и минимизирует ограничение доступа к остальным портам.

Недостатки кабельных органайзеров

Основным недостатком кабельных органайзеров является то, что они занимают место в телекоммуникационном шкафу и стойке, что снижает общее количество устанавливаемого активного и пассивного оборудования. Однако стоит заметить, что нецелесообразно заполнять телекоммуникационные шкафы высотой 42U и более активным оборудованием, так как это может негативно сказаться на охлаждении и отводе тепла, выделяемого активными устройствами.

Кабельные организаторы являются важными элементами телекоммуникационной инфраструктуры. Они не только обеспечивают аккуратное расположение патч-кордов и кроссовых перемычек, но и облегчают эксплуатацию СКС и сети, повышая надежность и качество соединений. При проектировании СКС необходимо уделять должное внимание этим «простым», но важным элементам.
